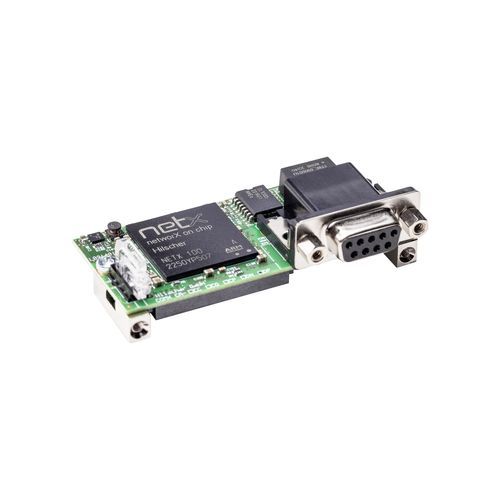

RS-485-Kommunikationsmodul COMX 100CA-DP

PROFIBUSPROFIBUS-DPprogrammierbar

Übersicht
Das Hilscher COMX 100CA-DP ist ein kompaktes Kommunikationsmodul zur Integration in Automatisierungsgeräte (Antriebe, Robotercontroller, SPS etc.) und stellt eine PROFIBUS DP / PROFIBUS MPI Netzwerkschnittstelle bereit. Kommunikationsaufgaben werden autonom im Modul ausgeführt, unabhängig vom Host‑Prozessor. Prozessdaten werden über eine Dual‑Port‑Memory ausgetauscht, die über eine 8/16‑Bit Parallelbus‑Schnittstelle oder eine schnelle 50 MHz SPI‑Schnittstelle zugänglich ist. Das Modul basiert auf dem netX Netzcontroller und profitiert von Hilschers Langzeitverfügbarkeit.

Höhepunkte

• Universelle PROFIBUS DP / PROFIBUS MPI Schnittstelle (Master oder Slave) mit integriertem Netzwerkanschluss
• Gleiche Hardware für Master‑ und Slave‑Betrieb
• Sofort einsetzbar durch vorinstallierte Firmware
• Host‑Zugriff über Dual‑Port‑Memory für schnellen Prozessdaten‑Austausch

Produktbeschreibung
Das Modul übernimmt die Kommunikation autonom und unterstützt den Austausch von Prozessdaten über die Dual‑Port‑Memory. Die Integration erfolgt über eine 50‑polige SMT‑Buchse (Raster 1,27 mm). Diagnosesignale (UART oder USB) können an der Host‑Schnittstelle abgegriffen werden, sofern das Host‑System diese bereitstellt. Status‑LEDs zeigen System‑ und Kommunikationszustand an. Das Protokollverhalten kann durch Laden geeigneter Firmware geändert werden; für Master‑Firmware ist eine Softwarelizenz erforderlich. Das Produkt wird mit vorinstallierter Firmware für die sofortige Inbetriebnahme geliefert.

Unterstützte Protokolle

• PROFIBUS MPI
• PROFIBUS DP Master
• PROFIBUS DP Slave

Technische Daten (Tabelle)
Product / Part number: 1531.410
Kurzbeschreibung: Kommunikationsmodul PROFIBUS
Kommunikationscontroller / netX: netX 100
Integrierter Speicher / RAM: 8 MB SDRAM
Integrierter Speicher / FLASH: 4 MB serial Flash
Stromversorgung / Versorgungsspannung: +3.3 V DC ±5 %
Stromversorgung / Typisch/maximaler Strom: ca. 430 mA / 460 mA (bei 3.3 V)
Stromversorgung / Typische Leistungsaufnahme: ca. 1.5 … 1.6 W
Stromanschluss: über Systembus‑Connector X1
Systemschnittstelle / Typ: Parallele Dual‑Port‑Memory Schnittstelle
Systemschnittstelle / Connector: 50‑poliger SMT‑Connector, Buchse
Systemschnittstelle / Pin‑Abstand: 1.27 mm
Systemschnittstelle / Dual‑Port‑Memory‑Größe: 16 KByte
Systemschnittstelle / Datenbreite: 8/16 bit
Kommunikationsschnittstelle / Kommunikationsstandard: PROFIBUS
Kommunikationsschnittstelle / Schnittstellentyp: RS-485, potentialfrei
Kommunikationsschnittstelle / Connector: D‑Sub, Buchse, 9‑polig
Diagnoseschnittstelle / Typ: UART oder USB (Signal an der Host‑Schnittstelle; nur verfügbar, wenn im Host‑System integriert)
Display / LED‑Anzeige: SYS Systemstatus (grün: RUN, gelb: RDY); COM Kommunikationsstatus (grün: STA, rot: ERR)
Umgebung / Umgebungstemperatur Betrieb: -20 °C … +65 °C (Luftströmung bei Messung: 0.5 m/s)
Umgebung / Lagertemperatur: -40 °C … +85 °C
Umgebung / Luftfeuchte: 10 % … 95 % relative Luftfeuchte (ohne Kondensation)
Gerät / Abmessungen (L x B x H): 70 mm x 30 mm x 21.5 mm
Gerät / Gewicht: ca. 35 g … 40 g
Gerät / Montage: mit verschraubbaren Metallbolzen, gemäß comX Design Guide
Konfiguration / Konfigurationssoftware: SYCON.net
Konformität: RoHS: ja
Konformität mit EMV‑Richtlinien / CE‑Kennzeichnung: ja; UKCA‑Kennzeichnung: ja
EMV / Emission: EN 61000-6-4 / BS EN 61000-6-4
EMV / Immunität: EN 61000-6-2 / BS EN 61000-6-2
EMV / ESD (Luftentladung): EN 61000-4-2: ± 10 kV, Kriterium A
EMV / ESD (Kontaktentladung): EN 61000-4-2: ± 6 kV, Kriterium A
EMV / Schnelle transiente Störgrößen (Burst): EN 61000-4-4: ± 2 kV, Kriterium A (Kommunikationsleitungen, geschirmt)
EMV / Überspannung (Kommunikations-/Datenleitungen): EN 61000-4-5: 1 kV, Kriterium A (Kommunikationsleitungen, geschirmt)

Merkmale / Technische Daten

• Modell: COMX 100CA-DP
• Hersteller / Marke: Hilscher
• Teilenummer (Bestellinformation): 1531.410 / Bestellversion: 1531.410/DPM
• Controller: netX 100 (Hilscher)
• Speicher: 8 MB SDRAM; 4 MB serial Flash; Dual‑port memory 16 KByte
• Host‑Schnittstelle: Parallele Dual‑Port‑Memory (8/16 bit) über 50‑poligen SMT‑Connector, Raster 1.27 mm
• Diagnostik: UART‑ oder USB‑Signal an der Host‑Schnittstelle (falls integriert)
• Netzwerkschnittstelle: PROFIBUS (RS-485 potentialfrei), D‑Sub 9‑polig
• Stromversorgung: +3.3 V DC ±5 %, typischer Strom ca. 430 mA, typische Leistung 1.5–1.6 W
• Betriebstemperatur: -20 °C bis +65 °C (bei spezifiziertem Luftstrom)
• Lagerungstemperatur: -40 °C bis +85 °C
• Relative Luftfeuchte: 10 % – 95 % (ohne Kondensation)
• Abmessungen: 70 x 30 x 21.5 mm; Gewicht: ca. 35–40 g
• Montage: verschraubbare Metallbolzen gemäß comX Design Guide
• Konfigurationstool: SYCON.net
• Regulatorisch / EMV: CE, UKCA; entspricht den aufgeführten EN/BS EN Normen
