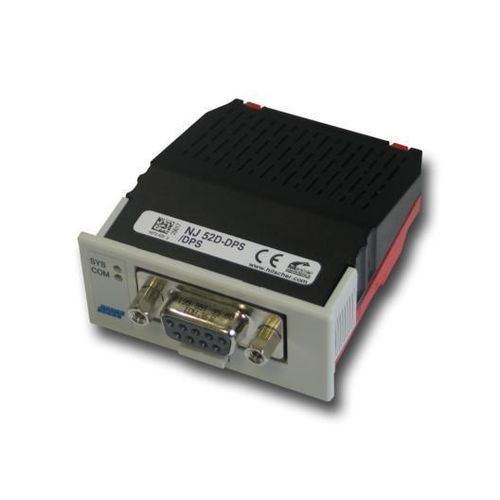

USB-Schnittstellenmodul NJ 52D-DPS

D-SubRS-485Sammelleiter

Produktübersicht
Das PCI-Express-Austauschmodul netJACK NJ 52D-DPS bietet eine universelle PROFIBUS DP Slave-Schnittstelle für Embedded-Systeme. Es unterstützt die Host-Anbindung über paralleles Dual-Port-Speicher oder schnelle serielle SPI-Schnittstelle und integriert den Kommunikationscontroller netX 52 mit 8 MB SDRAM und 4 MB seriellem Flash. Das geschlossene IP40-Gehäuse ist für eine werkzeuglose Steckmontage auf der Trägerplatine ausgelegt, sodass die Montage vor dem Versand oder später durch den Endkunden erfolgen kann. Hilscher bietet Design- und Produktionsdienstleistungen für kundenspezifische Anforderungen und gewährt aufgrund des netX-Controllers eine 10-jährige Liefergarantie.

Highlights

• Universelle PROFIBUS DP Slave-Schnittstelle im geschlossenen IP40-Gehäuse
• Host-Anschluss via Dual-Port-Speicher oder SPI
• Einfache Steckinstallation ohne Werkzeug
• Keine zusätzlichen Komponenten für Montage und Anschluss an die Trägerplatine erforderlich
• Funktional kompatibler Ersatz für NJ 10D-DPS

Protokolle

• PROFIBUS DP Slave

Technische Daten

• Artikelnummer: 1672.420
• Kurzbeschreibung: Austauschmodul SPI - PROFIBUS DP Slave
• Kommunikationscontroller: netX 52
• Integrierter Speicher - RAM: 8 MB SDRAM
• Integrierter Speicher - FLASH: 4 MB serial Flash EPROM
• Versorgungsspannung: +3.3 V ± 5 % DC
• Typischer/maximaler Strom: 375 mA / 450 mA
• Typische Leistungsaufnahme: 1.32 W
• Systemschnittstelle: paralleler oder serieller Dual-Port-Speicher
• Steckertyp (Host): 60-poliger Stecker (SAMTEC FSI-130-03-G-D-AB)
• Pin-Abstand / Pin-Breite: 0.45 mm / 0.55 mm
• Dual-Port-Speichergröße: 64 KByte (16 Adressleitungen), davon 8 KByte vom Firmware verwendet (13 Adressleitungen, untere 8 KByte)
• Datenbreite für DPM-Zugriff: 8/16 bit
• Serielle Dual-Port-Speicher-Schnittstelle: SPI Slave, Mode 3
• SPI-Baudrate: Max. 50 MHz
• Kommunikationsstandard (Protokoll): PROFIBUS DP Slave
• Kommunikationsschnittstellentyp (Bus): RS-485, potentialfrei
• Feldstecker: D-Sub Buchse, 9-polig
• Diagnoseschnittstelle: Typ USB oder UART (Signal an Host-Schnittstelle; nur verfügbar, wenn im Host-System integriert)
• Anzeige - SYS (Systemstatus): grün: RUN, gelb: RDY
• Anzeige - COM (Kommunikationsstatus): grün: STA, rot: ERR
• Betriebstemperaturbereich: -25 °C … +70 °C
• Lagerungstemperaturbereich: -40 °C … +85 °C
• Höhe über NN: 0 m … 2000 m
• Abmessungen (L x B x H): Länge: 68.2 mm / 60 mm (mit / ohne DSUB-Buchse), Breite: 53.4 mm (Frontplatte) / 50.4 mm (Gehäuse), Höhe: 25.2 mm (Frontplatte) / 19.2 mm (Gehäuse)
• Gewicht: ca. 64 g
• Gehäuse: geschlossenes Modul
• Schutzart: IP40
• Montage / Installation: Über gefräste Aufdrucklöcher in der Trägerplatine und Haltewinkel. Keine Montagezubehörteile erforderlich.
• Montage-/Ziehzyklen: max. 10
• Konfigurationssoftware: SYCON.net
• Konformität - RoHS: ja
• Konformität - REACH: ja
• UL-Zertifizierung - UL-Typ: cURus
• UL-Datei: E334100
• Konformität mit EMV-Richtlinien - CE-Kennzeichnung: ja
• Konformität mit EMV-Richtlinien - UKCA-Kennzeichnung: ja
• Störaussendung: EN 55011 / BS EN 55011
• Störfestigkeit: EN 61131-2 / BS EN 61131-2
• Prüfungen - Schlag: EN60068-2-27 Ea
• Prüfungen - Vibration: EN60068-2-6 Fc
