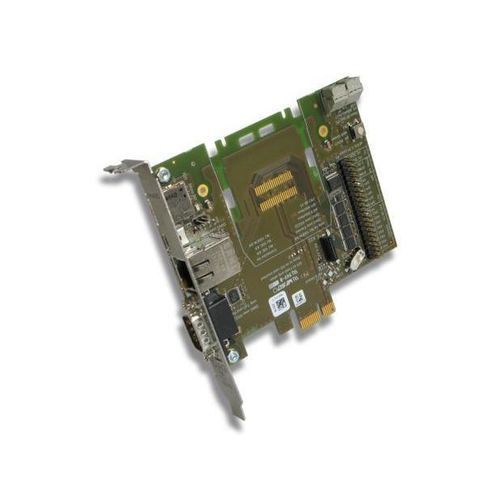

PCI-Express-Schnittstellenkarte NJEB-E

Modbus TCPIndustrie

Beschreibung
Das PCI-Express-Wechselmodul. Das universelle wechselbare Modul netJACK mit PCI-Express-Schnittstelle richtet sich insbesondere an den Embedded-Markt und leistungsfähige CPUs (z. B. Intel Atom®). Alternative netJACK-Versionen bieten eine traditionelle Dual-Port-Speicher-Variante oder eine schnelle serielle SPI-Schnittstelle. Alle Varianten verfügen über ein kompaktes geschlossenes IP40-Gehäuse und sind werkzeuglos montierbar. Steckverbinder und Montageführungen sind als Kontaktflächen oder Ausbrüche auf dem Host-System ausgeführt, sodass keine zusätzlichen Kosten für das Wechselmodul entstehen. netJACK kann schnell installiert werden – vor dem Versand oder später durch den Endkunden.

Highlights

• Einfache Evaluierung von netJACK mit PCIe-Hostverbindung
• Host-Anbindung über PCI Express
• Eine Evaluierungsplattform für mehrere Protokolle
• Werkzeuglose Steckinstallation
• Keine zusätzlichen Komponenten für Montage und Verbindung zur Carrier-Board erforderlich

Unterstützte Protokolle

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CANopen Slave

Bestellinformation
Produktname | Teilenummer | Kurzbeschreibung
NJEB-E | 1600.010 | netJACK Evaluation Board PCI Express

Technische Daten

• Wechselmodul-Familie: netJACK (PCI Express-Schnittstelle)
• Formfaktor: geschlossenes IP40-Modul, kompaktes Design, werkzeuglos montierbar
• Host-Schnittstelle: PCI Express (Host-Anbindung via PCIe)
• Alternative Schnittstellen: Dual-Port-Speicher oder Hochgeschwindigkeits-SPI (für alternative netJACK-Versionen)
• Montage: Steckverbinder und Montageführungen als Kontaktflächen/Ausbrüche am Host implementiert; keine zusätzlichen Montagekomponenten erforderlich
• Evaluierungszweck: eine Evaluierungsplattform für mehrere Protokolle
• Unterstützte Einsatzbereiche: Antriebe, HMI-Systeme, Ident-Systeme, Soft-PLC, Visualisierung, kundenspezifische Anwendungen
• Netzwerkcontroller: Hilscher netX (10 Jahre Liefersicherheit)
• Teilenummer (Produkt): 1600.010
• Produkt-Lifecycle-Status: Aktiv
