USB-Schnittstellenmodul NJ 100EN-RE

EthernetModbusPCI

Produktübersicht

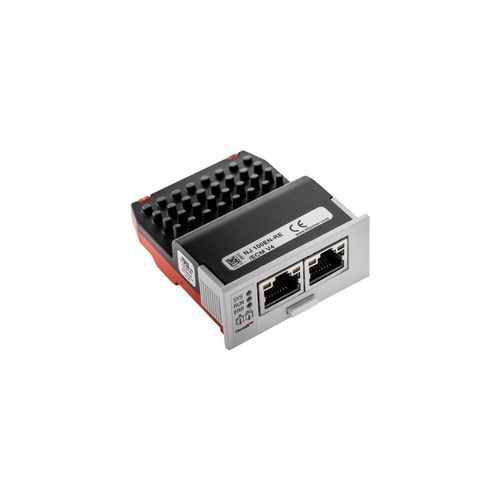

Das NJ 100EN-RE ist ein wechselbares PCI Express-Modul (netJACK) von Hilscher und stellt eine universelle Real-Time-Ethernet-Schnittstelle für Embedded-Systeme bereit. Ausgestattet mit dem Kommunikationscontroller netX 100 ist es für leistungsfähige CPUs (z. B. Intel Atom®) geeignet und in Varianten mit Dual-Port-Speicher oder schneller serieller SPI-Schnittstelle verfügbar. Das kompakte geschlossene IP40-Gehäuse ermöglicht eine werkzeuglose Einschubmontage; Steckverbinder und Führungselemente sind auf dem Trägersystem vorgesehen. netJACK unterstützt Kommunikationslösungen für Antriebe, HMI und Ident-Systeme und kann zusätzliche Funktionen wie Soft-PLC, Visualisierung oder kundenspezifische Applikationen aufnehmen. Über die netX-Plattform wird eine 10-jährige Lieferverfügbarkeit gewährleistet.

Highlights

• Universelle Real-Time-Ethernet-Schnittstelle (Master oder Slave) im geschlossenen IP40-Gehäuse
• Host-Anbindung über PCI Express (One-Lane-Port)
• Eine Hardware für mehrere Real-Time-Ethernet-Protokolle
• Einfache Einschubmontage ohne Werkzeug
• Keine zusätzlichen Montagekomponenten erforderlich

Unterstützte Protokolle

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Technische Daten

• Produkt / Artikelnummer: 1625.100
• Modell: NJ 100EN-RE
• Hersteller: Hilscher
• Kommunikationscontroller: netX 100
• RAM: 8 MB SDRAM
• FLASH: 4 MB serielles Flash EPROM
• Versorgungsspannung: +3,3 V ±5% DC
• Typischer/maximaler Strom: 750 mA
• Typische Leistungsaufnahme: 2,5 W
• Host-Schnittstelle: PCI-Express One-Lane-Port
• Host-Steckverbinder: 40-Pin (SAMTEC FSI-120-03-G-D-AB)
• Übertragungsrate Host: 1,5 GHz
• Ethernet: 100BASE-TX (isoliert) oder 10BASE-T, 2x RJ45
• Diagnose-Schnittstelle: USB (Signal an Host-Schnittstelle wenn integriert)
• LEDs: SYS, COM0/COM1, TX/RX0-1, LINK0-1
• Betriebstemperatur: -20 °C … +65 °C
• Lagerungstemperatur: -40 °C … +85 °C
• Höhe über NN: 0 m … 2000 m
• Abmessungen: L 62 mm (mit RJ45) / 60 mm (ohne RJ45) x B 53,4 mm (Front) / 50,4 mm (Gehäuse) x H 25,2 mm (Front) / 19,2 mm (Gehäuse)
• Gewicht: ca. 60 g
• Gehäuse / Schutzart: geschlossenes Modul / IP40
• Montage-/Zyklusanzahl: max. 10
• Konfigurationssoftware: SYCON.net
• Zertifizierungen: RoHS, REACH, CE, UKCA, UL (cURus, E334100)

Montage & Konfiguration
Die Montage erfolgt über gefräste Aufnahmelöcher in der Trägerplatine und Halteklammern am Modul; es werden keine zusätzlichen Befestigungsteile benötigt. Die Einschubmontage kann vor dem Versand oder durch den Endkunden durchgeführt werden. Konfiguration und Protokollwahl erfolgen mit SYCON.net; Diagnosedaten sind über USB oder hostseitige Signale verfügbar, sofern implementiert.

Konformität & Prüfungen

• EMV: Emission EN 55011 / Immunität EN 61131-2
• UL: cURus, Datei E334100
• Umwelt- und mechanische Prüfungen: Stoß EN60068-2-27 Ea, Vibration EN60068-2-6 Fc
