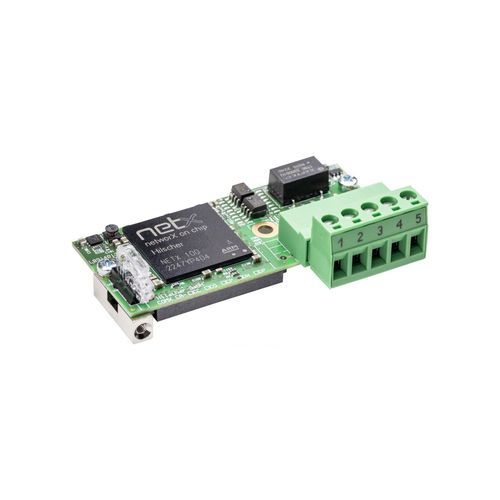

DeviceNet-Kommunikationsmodul COMX 100CA-DN

für SPSprogrammierbarmikroprozessorgesteuert

Beschreibung

• Kommunikationsmodul mit Dual‑Port‑Memory für DeviceNet; flexibles Kommunikationsmodul für die Automatisierung.
• Universelle DeviceNet-Schnittstelle (Master oder Slave) mit integriertem Netzwerkkonnektor.
• Master oder Slave auf derselben Hardware; sofort einsatzfähig durch vorinstallierte Firmware.
• Host‑Anbindung via Dual‑Port‑Memory (Zugriff über 8/16‑Bit Bus‑Schnittstelle oder schnelle 50 MHz SPI‑Schnittstelle).

Produktdetails
Das comX Kommunikationsmodul ist für die Integration in Automatisierungsgeräte konzipiert, um Antrieben, Robotersteuerungen, SPSen etc. eine Netzwerkschnittstelle bereitzustellen. Kommunikationsaufgaben werden autark im Modul ausgeführt, unabhängig vom Prozessor des Zielgeräts. comX unterstützt führende Echtzeit‑Ethernet‑Protokolle als Master oder Slave und deckt netzwerkspezifische Anforderungen in einem einzigen Modul ab. Das Kommunikationsprotokoll kann durch Laden der passenden Firmware und einer Softwarelizenz für Master gewechselt werden. Dank des Hilscher Netzwerkcontrollers netX wird eine 10‑jährige Liefergarantie gewährleistet.

Highlights

• Universelle DeviceNet‑Schnittstelle (Master oder Slave) mit integriertem Netzwerkkonnektor
• Master oder Slave auf derselben Hardware
• Vorinstallierte Firmware — sofort einsatzbereit
• Host‑Anbindung via Dual‑Port‑Memory (8/16‑Bit Bus oder 50 MHz SPI)

Unterstützte Protokolle

• DeviceNet Master
• DeviceNet Slave

Technische Daten (Auszug — Tabelle)
COMX 100CA-DN | Parameter | Value
Produkt – Teilenummer | 1531.510
Produkt – Kurzbeschreibung | Communication Module DeviceNet
Kommunikationscontroller | netX – netX 100
Integrierter Speicher – RAM | 8 MB SDRAM
Integrierter Speicher – FLASH | 4 MB serial Flash
Stromversorgung – Versorgungsspannung | +3.3 V DC ± 5 %
Stromversorgung – Typ. / max. Strom | ca. 440 mA / 470 mA (bei 3.3 V)
Stromversorgung – Typ. Leistungsaufnahme | ca. 1.5 … 1.6 W
Stromstecker | über System‑Bus‑Connector X1
Systemschnittstelle – Typ | Parallele Dual‑Port‑Memory Schnittstelle
Systemschnittstelle – Connector | 50‑poliger SMT Connector, Socket
Systemschnittstelle – Pin‑Abstand | 1.27 mm
Systemschnittstelle – Dual‑Port‑Memory Größe | 16 KByte
Systemschnittstelle – Datenbreite | 8/16 bit
Kommunikationsschnittstelle – Kommunikationsstandard | DeviceNet
Kommunikationsschnittstelle – Schnittstellentyp | ISO‑11898, gemäß DeviceNet Spezifikation, potentialfrei
Kommunikationsschnittstelle – Connector | COMBICON Connector, 5‑polig
Diagnoseschnittstelle – Typ | UART oder USB
Diagnoseschnittstelle – Connector | Signal an Host‑Schnittstelle (nur verfügbar bei Integration ins Host‑System)
Anzeige – LED | SYS Systemstatus (grün: RUN, gelb: RDY); MNS Modul‑Netzwerkstatus (grün: MS, rot: NS)
Umgebung – Umgebungstemperatur (Betrieb) | -20 °C … +65 °C (Luftstrom bei Messung: 0.5 m/s)
Umgebung – Umgebungstemperatur (Lagerung) | -40 °C … +85 °C
Umgebung – Feuchtigkeitsbereich | 10 % … 95 % relative Luftfeuchte (nicht kondensierend)
Gerät – Abmessungen (L x B x H) | 70 mm x 30 mm x 21.5 mm
Gerät – Gewicht | ca. 35 g … 40 g
Gerät – Montage | mit verschraubbaren Metallbolzen, gemäß comX Design Guide
Konfiguration | Konfigurationssoftware: SYCON.net
Konformität | RoHS: ja; CE‑Kennzeichen: ja; UKCA‑Kennzeichen: ja
EMC – Emission | EN 61000-6-4 / BS EN 61000-6-4
EMC – Immunität | EN 61000-6-2 / BS EN 61000-6-2
EMC – ESD (Luft) | EN 61000-4-2: ± 8 kV, Kriterium B
EMC – ESD (Kontakt) | EN 61000-4-2: ± 4 kV, Kriterium B
EMC – Burst (Kommunikationsleitungen & DeviceNet‑Versorgung) | EN 61000-4-4: ± 2 kV, Kriterium B (unshielded)
EMC – Surge (Kommunikation & DeviceNet‑Versorgung) | EN 61000-4-5: bis zu 1 kV (verschiedene Konfigurationen), Kriterium B

Spezifikationen

• Modell: COMX 100CA-DN
• Brand: Hilscher
• Teilenummer: 1531.510
• Controller: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Dual‑Port‑Memory Größe: 16 KByte; Datenbreite: 8/16 bit
• Host‑Schnittstellen: Parallele Dual‑Port‑Memory (50‑poliger SMT Socket), schnelles 50 MHz SPI oder 8/16‑Bit Bus
• Stromversorgung: +3.3 V DC ±5 %; typ. Strom ~440 mA; typ. Leistung ~1.5–1.6 W
• DeviceNet‑Schnittstelle: ISO‑11898 konform, COMBICON 5‑poliger Connector (potentialfrei)
• Diagnose: UART oder USB Signal an Host‑Schnittstelle (wenn integriert)
• LEDs: SYS (RUN/RDY), MNS (MS/NS)
• Betriebstemperatur: -20 °C … +65 °C; Lagerung: -40 °C … +85 °C
• Feuchtigkeit: 10–95 % nicht kondensierend
• Abmessungen: 70 x 30 x 21.5 mm; Gewicht: ~35–40 g
• Montage: verschraubbare Metallbolzen gemäß comX Design Guide
• Konfigurationstool: SYCON.net
• Konformität: RoHS, CE, UKCA; EMI/EMC Standards und ESD/Burst/Surge Spezifikationen wie oben
