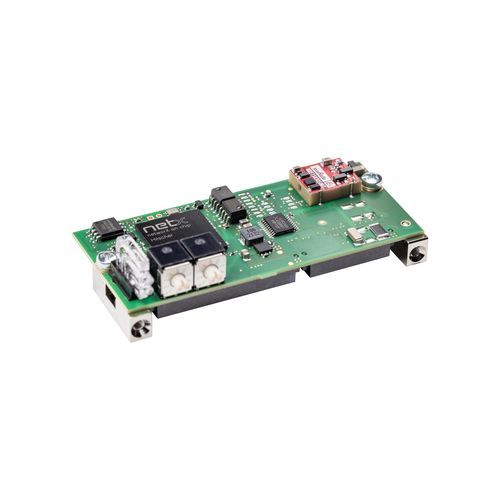

USB-Kommunikationsmodul COMX 52CN-COS

SerieCANopenCAN-Bus

Übersicht
Das COMX 52CN-COS ist ein kompaktes Kommunikationsmodul zur Integration in Automatisierungsgeräte und stellt eine CANopen-Slave-Netzwerkschnittstelle bereit. Das Modul führt Kommunikationsaufgaben eigenständig aus, unabhängig vom Host-Prozessor, und tauscht Prozessdaten über einen Dual-Port-Speicher oder über eine schnelle 50 MHz SPI-Schnittstelle aus. Die Firmware kann zum Wechseln des Netzprotokolls geladen werden; für Masterbetrieb ist eine Lizenz erforderlich. Grundlage ist der netX 52 Netzcontroller mit langfristiger Liefergarantie.

Highlights

• Universelle CANopen-Slave-Schnittstelle mit Netzwerkverbindung zum Mainboard
• Flexible Positionierung des Netzwerksteckers für einfache Installation
• Host-Anbindung über parallelen/seriellen Dual-Port-Speicher oder SPI Slave (Modus 3)
• Funktional kompatibler Ersatz für comX 10CN-COS

Protokollunterstützung

• CANopen Slave

Technische Daten

• Teilenummer: 1582.540
• Kurzbeschreibung: Kommunikationsmodul CANopen Slave
• Kommunikationscontroller: netX 52
• Integrierter Speicher: 4 MB serielles Flash
• Versorgungsspannung: +3,3 V DC ± 5 %
• Typischer / maximaler Strom: 380 mA / 400 mA (bei 3,3 V)
• Typischer Energieverbrauch: ca. 1,3 W (bei 3,3 V)
• Stromanschluss: über Systembus-Stecker X1
• Systemschnittstelle: Parallele oder serielle Dual-Port-Speicher-Schnittstelle
• Systemschnittstellen-Stecker: 50-poliger SMT-Stecker, Buchse
• Stiftabstand: 1,27 mm
• Dual-Port-Speichergröße: 16 KByte (untere 8 KByte vom Firmware genutzt)
• Datenbreite: 8/16 Bit
• Serielle Dual-Port-Speicher-Schnittstelle: SPI Slave, Modus 3
• SPI-Baudrate: max. 50 MHz
• Kommunikationsstandard: CANopen Slave
• CAN-Schnittstellentyp: ISO-11898, potentialfrei
• CAN-Stecker: 30-poliger SMT-Stecker, Buchse, Raster 1,27 mm, passender Steckertyp SAMTEC TFM-115-02-S-D–A
• Diagnoseschnittstelle: UART oder USB (Signal an Host-Schnittstelle, nur verfügbar bei Integration ins Host-System)
• Anzeige: LED-Anzeige; SYS Systemstatus (grün: RUN, gelb: RDY), CAN Kommunikationsstatus (grün: STA, rot: ERR)
• Betriebselemente: Netzwerkadresse über 2 Drehschalter
• Betriebstemperaturbereich: -20 °C … +70 °C (Luftströmung bei Messung: 0,5 m/s)
• Lagertemperaturbereich: -40 °C … +85 °C
• Feuchtebereich: 10 % … 95 % relative Luftfeuchte (ohne Kondensation)
• Höhe: 0 … 2000 m
• Abmessungen (L x B x H): 70 mm x 30 mm x 21,5 mm
• Gewicht: ca. 35 g ... 40 g
• Montage: mit verschraubbaren Metallbolzen, gemäß comX Design Guide
• Konfigurationssoftware: SYCON.net
• Konformität: RoHS: ja
• Übereinstimmung mit EMV-Richtlinien: CE-Kennzeichnung: ja; UKCA-Kennzeichnung: ja
• EMV-Emissionen: EN 61000-6-4 / BS EN 61000-6-4
• EMV-Immunität: EN 61000-6-2 / BS EN 61000-6-2
• Elektrostatische Entladung (ESD) nach EN 61000-4-2 (Kontaktentladung): ± 6 kV, Kriterium A
• Schnelle transiente Störungen (Burst) nach EN 61000-4-4: ± 2 kV, Kriterium A (Kommunikationsleitungen, geschirmt)
• Überspannung nach EN 61000-4-5 (Kommunikations- und Datenleitungen): 1 kV, Kriterium A (Kommunikationsleitungen, geschirmt)
