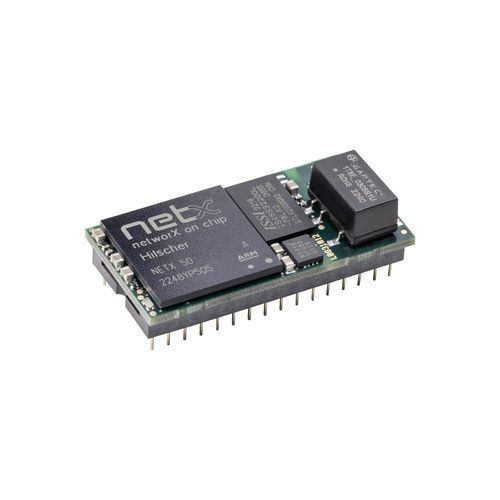

CANopen-Kommunikationsmodul NIC 50-COS

Modbus RTUUART2 Ports

Übersicht
Kompakter DIL-32 Kommunikations-IC für einfache Feldgeräte mit CANopen-Slave-Funktionalität und seriellen Host-Schnittstellen (SPI, UART/Modbus RTU).

Highlights

• Kleines Single-Chip-Modul im DIL-32-Gehäuse, ideal für kosteneffiziente Feldgeräte
• Host-Anbindung über SPI oder UART mit Modbus RTU-Unterstützung
• Integrierte CANopen-Slave-Schnittstelle inklusive Buslogik
• Direkte I/O-Anbindung über externes synchrones Schieberegister
• Ein Hardware-Design für mehrere Netzwerke durch Firmwarewechsel (netX-basiert)
• Integrierter 2-Port-Switch und Hub

Beschreibung
Der netIC NIC 50-COS ist eine Slave-Lösung für Feldgeräte mit geringem Datenaufkommen, z. B. Barcode-Leser, Identifikationssysteme, Ventilinseln oder I/O-Module. Er stellt eine serielle Host-Schnittstelle (UART oder SPI) für Geräte ohne eigenen Host-Prozessor bereit und implementiert Modbus RTU als serielles Protokoll.

Als vollständiges Single-Chip-Modul im DIL-32-Gehäuse basiert der netIC auf dem Hilscher-Netzwerkcontroller netX und enthält alle Komponenten für Fieldbus- oder Real-Time-Ethernet-Schnittstellen, einschließlich integriertem 2-Port-Switch und Hub. Durch einen Firmwarewechsel lässt sich dieselbe Hardware für verschiedene Kommunikationssysteme verwenden.

Werden konventionelle synchrone Schieberegister als digitale I/O-Komponenten genutzt, benötigen einfache Applikationen keinen Host-Prozessor; die Nutzdaten werden über die serielle Schnittstelle übertragen.

Dank der netX-Technologie von Hilscher besteht eine langfristige Liefergarantie.

Unterstützte Protokolle

• Modbus RTU Slave
• Modbus RTU Master
• CANopen Slave

Bestellinformationen
Produktname | Artikelnummer | Kurzbeschreibung
NIC 50-COS | 1541.540/COS | DIL-32 Kommunikations-IC - CANopen-Slave

Technische Spezifikationen

• Modell: NIC 50-COS
• Gehäuse: DIL-32 Kommunikations-IC
• Host-Schnittstellen: SPI, UART (Modbus RTU)
• Fieldbus-Schnittstelle: CANopen Slave inklusive Buslogik
• Direktes I/O via externes synchrones Schieberegister
• Firmware-konfigurierbar für mehrere Netzwerke (netX-basiert)
• Integrierter 2-Port-Switch und Hub
• Langfristige Liefergarantie (netX-Technologie)
• Artikelnummer: 1541.540/COS
