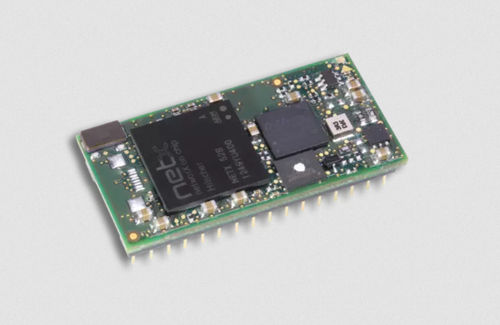

Ethernet-Kommunikationsmodul NIC 52-RE

PROFINETUARTCC-Link

Produkt
NIC 52-RE — DIL-32 Kommunikations-IC, Real-Time-Ethernet Slave für einfache Feldgeräte ohne eigenen Host-Prozessor.

Highlights

• Kompaktes Real-Time-Ethernet-Slave-Modul auf Basis des netX 52
• Host-Anbindung mit Modbus RTU über SPI oder UART
• Geringere Bauhöhe und verbesserte Leistung bei hoher Netzlast
• Direkte E/A-Anbindung über externes Schieberegister
• Ein Hardware-Design für mehrere Netzwerke dank einheitlicher Schnittstellen

Beschreibung
Der NIC 52-RE ist eine Slave-Lösung für Feldgeräte mit geringem Datendurchsatz, z. B. Barcodeleser, Identifikationssysteme, Ventilinseln oder E/A-Bausteine. Als kompaktes DIL-32 Single-Chip-Modul auf Basis des Hilscher netX 52 Netzwerk-Controllers integriert es eine vollständige Feldbus-/Real-Time-Ethernet-Schnittstelle mit integriertem 2-Port-Switch und Hub. Durch austauschbare Firmware lässt sich das Modul für verschiedene Kommunikationssysteme einsetzen. Nutzdaten werden mittels einfacher Lese-/Schreibbefehle über serielle Host-Schnittstellen (SPI oder UART) an die Anwendung übertragen; Modbus RTU ist als serielles Protokoll implementiert. Konventionelle Schieberegister können als digitale E/A über eine synchrone serielle Schnittstelle gesteuert werden, so dass einfache Anwendungen ohne Host-Prozessor auskommen. Die netX-basierte Ausführung bietet eine 10-jährige Liefergarantie.

Unterstützte Protokolle

• Modbus RTU Slave
• Modbus RTU Master
• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Bestellinformationen
Produktname | Artikelnummer | Kurzbeschreibung
NIC 52-RE | 1544.100/ECS | DIL-32 Kommunikations-IC - Real-Time-Ethernet Slave

Technische Spezifikationen

• Formfaktor: DIL-32 Single-Chip netIC
• Basis: Hilscher netX 52 Netzwerk-Controller
• Integriert: vollständige Feldbus/Real-Time-Ethernet-Funktionalität mit 2-Port-Switch und Hub
• Host-Schnittstellen: SPI und UART (Modbus RTU fähig)
• Serielles Protokoll: Modbus RTU (Master und Slave)
• Direkte E/A: Anbindung über externes Schieberegister (synchrones serielles Interface)
• Firmware-tauschbar: Einsatz für mehrere Kommunikationssysteme durch Firmwarewechsel
• Verwendungszweck: Slave-Lösung für Feldgeräte mit geringem Datendurchsatz
• Artikelnummer: 1544.100/ECS
• Produktstatus: Aktiv
• Liefergarantie: 10 Jahre (netX-basierte Komponenten)
