USB-Schnittstellenmodul NJ 100EN-CO

D-SubSammelleiterCANopen

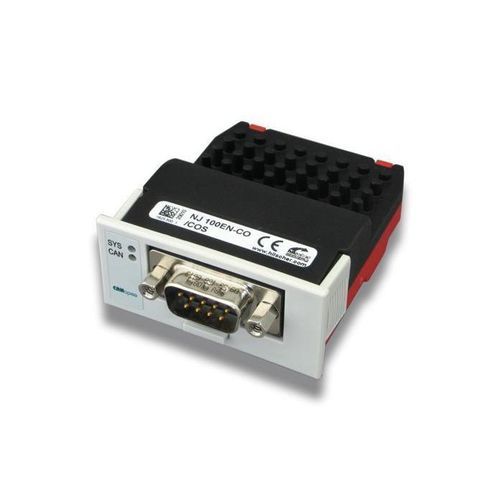

Übersicht Das NJ 100EN-CO ist ein wechselbares PCI Express Modul für Embedded-Systeme und stellt eine CANopen-Schnittstelle auf Basis des Netzwerkcontrollers netX 100 bereit. Alternativ sind Versionen mit traditionellem Dual-Port-Speicher oder schnellem seriellen SPI-Flash verfügbar. Das kompakte, geschlossene IP40-Gehäuse ist für werkzeugfreie Montage im Host-System ausgelegt; Steckverbinder und Montageführungen sind als Kontaktflächen auf der Trägerplatine ausgeführt, sodass keine zusätzlichen Montagekosten entstehen. Das Modul kann vor dem Versand oder später durch den Endkunden montiert werden. Typische Einsatzgebiete sind Antriebe, HMI-Lösungen und Ident-Systeme. Zusätzliche Funktionen wie Soft-PLC, Visualisierung oder kundenspezifische Applikationen sind möglich. Aufgrund des Hilscher netX Netzwerkcontrollers wird eine 10-jährige Liefergarantie gewährt.

Highlights

• Universelle CANopen-Schnittstelle (Master oder Slave) im geschlossenen IP40-Gehäuse
• Host-Anbindung über PCI Express (One-Lane)
• Einfache Plug-in-Installation ohne Werkzeuge
• Master- oder Slave-Betrieb auf gleicher Hardware
• Keine zusätzlichen Komponenten für Montage und Verbindung zur Trägerplatine erforderlich

Unterstützte Protokolle

• CANopen Master
• CANopen Slave

Technische Daten (Tabelle) NJ 100EN-CO | Parameter | Wert
Produkt - Artikelnummer: 1625.500
Produkt - Kurzbeschreibung: Wechselbares Modul PCI Express - CANopen
Kommunikationscontroller - netX: netX 100
Integrierter Speicher - RAM: 8 MB SDRAM
Integrierter Speicher - FLASH: 4 MB serielles Flash-EPROM
Stromversorgung und Strom - Versorgungsspannung: +3.3 V ± 5 % DC
Stromversorgung und Strom - Typischer/maximaler Strom: 590 mA
Stromversorgung und Strom - Typische Leistungsaufnahme: 1.95 W (bei 590 mA)
Systemschnittstelle - Bustyp: PCI-Express, One-Lane-Port
Systemschnittstelle - Steckertyp: 40-poliger Steckverbinder (SAMTEC FSI-120-03-G-D-AB)
Systemschnittstelle - Pinabstand/Pinbreite: 0.45 mm / 0.55 mm
Systemschnittstelle - Übertragungsrate: 1.5 GHz
Kommunikationsschnittstelle - Kommunikationsstandard (Protokoll): CANopen
Kommunikationsschnittstelle - Schnittstellentyp: ISO 11898, potentialfrei
Kommunikationsschnittstelle - Steckverbinder: D-Sub Stecker, 9-polig
Diagnoseschnittstelle - Typ: USB
Diagnoseschnittstelle - Steckverbinder: Signal an Host-Schnittstelle. Nur verfügbar, wenn im Host-System integriert
Anzeige - Anzeige: SYS System Status, grün: RUN, gelb: RDY
Anzeige - CAN-Kommunikationsstatus: (Anzeige vorhanden)
Umgebung - Umgebungstemperatur Betrieb: -20 °C … +65 °C
Umgebung - Umgebungstemperatur Lagerung: -40 °C … +85 °C
Umgebung - Höhe: 0 m … 2000 m
Gerät - Abmessungen (L x B x H): Länge 62 mm (mit RJ45-Stecker), 60 mm (ohne RJ45-Stecker), Breite 53.4 mm (am Frontpanel), 50.4 mm (am Gehäuse), Höhe 25.2 mm (am Frontpanel), 19.2 mm (am Gehäuse)
Gerät - Gewicht: ca. 68 g
Gerät - Gehäuse: Geschlossenes Modul
Gerät - Schutzart: IP40
Gerät - Montage/Installation: Über gefräste Footprint-Löcher auf der Trägerplatine und Halteklammern. Keine Montagezubehör erforderlich.
Gerät - Montage-/Zugzyklen: max. 10
Gerät - Konfiguration - Konfigurationssoftware: SYCON.net
Konformität - RoHS: ja
Konformität - REACH: ja
UL-Zertifizierung - UL-Typ: cURus
UL-Zertifizierung - UL-Datei: E334100
Konformität mit EMV-Richtlinien - CE-Zeichen: ja
Konformität mit EMV-Richtlinien - UKCA-Zeichen: ja
Konformität mit EMV-Richtlinien - Emission: EN 55011 / BS EN 55011
Konformität mit EMV-Richtlinien - Immunität: EN 61131-2 / BS EN 61131-2
Tests - Stoß: EN60068-2-27 Ea
Tests - Vibration: EN60068-2-6 Fc

Spezifikationen

• Modell / Name: NJ 100EN-CO
• Artikelnummer: 1625.500
• Kommunikationscontroller: netX 100
• Speicher: 8 MB SDRAM; 4 MB serielles Flash-EPROM
• Versorgungsspannung: +3.3 V ±5 %
• Typischer Strom: 590 mA (typ.)
• Typische Leistungsaufnahme: 1.95 W (bei 590 mA)
• Systembus: PCI-Express, One-Lane-Port; 40-poliger SAMTEC-Steckverbinder
• Übertragungsrate: 1.5 GHz
• Protokoll: CANopen (Master und Slave)
• CAN-Schnittstelle: ISO 11898, D-Sub 9-poliger Steckverbinder
• Diagnose: USB (Signal an Host-Schnittstelle, falls integriert)
• Betriebstemperatur: -20 °C … +65 °C; Lagerung: -40 °C … +85 °C
• Abmessungen: 62/60 mm × 53.4/50.4 mm × 25.2/19.2 mm
• Gewicht: ca. 68 g
• Gehäuse / Schutz: geschlossenes Modul / IP40
• Montage: gefräste Footprints und Halteklammern, kein Zubehör erforderlich; max. 10 Zyklen
• Konfigurationssoftware: SYCON.net
• Zulassungen: RoHS, REACH, CE, UKCA, UL (cURus, Datei E334100)
• EMV: Emission EN 55011; Immunität EN 61131-2
