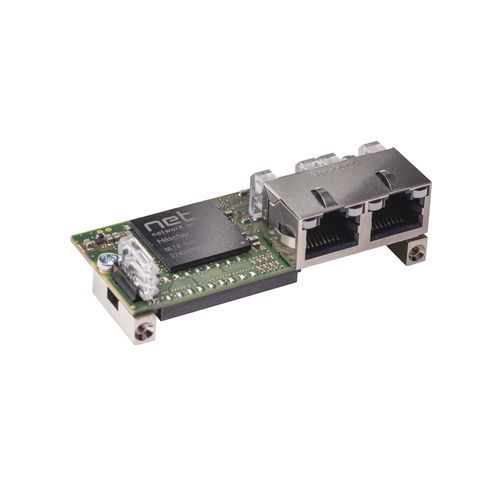

CC-Link-Kommunikationsmodul COMX 51CA-RE

EtherCATEtherNet/IPPowerlink

Produktüberschrift
Echtzeit-Ethernet-Slave-Kommunikationsmodul mit SPI und Dual-Port-Speicher (netX 51).

Kurzbeschreibung
Das COMX-Kommunikationsmodul ist zur Integration in Automatisierungsgeräte vorgesehen, um Antrieben, Robotersteuerungen, SPSen und anderen Steuergeräten eine Netzwerkschnittstelle bereitzustellen. Kommunikationsaufgaben werden autonom im Modul ausgeführt, unabhängig vom Host-Prozessor. Prozessdaten werden über einen Dual-Port-Speicher ausgetauscht, der über eine 8/16-bit-Parallelschnittstelle oder über eine schnelle 50 MHz SPI-Schnittstelle angesprochen wird. COMX unterstützt führende Real-Time-Ethernet-Protokolle als Master oder Slave und ist mit zwei Ethernet-Ports für Linien-Topologien ausgestattet. Protokollstacks können durch Laden geeigneter Firmware gewechselt werden; der Masterbetrieb erfordert eine Softwarelizenz. Durch den Hilscher netX-Netzwerkcontroller wird eine 10-jährige Liefergarantie gewährleistet.

Highlights

• Universelle Real-Time-Ethernet-Slave-Schnittstelle mit integriertem Netzwerkanschluss
• Eine Hardware für mehrere Real-Time-Ethernet-Protokolle
• Sofort einsatzfähig durch vorinstallierte Firmware
• Firmware-Update über integrierten Webserver
• Host-Anbindung über parallelen Dual-Port-Speicher oder schnellen SPI

Unterstützte Protokolle

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Bestellinformationen (Beispiel)
Produktbezeichnung: COMX 51CA-RE/PNS V3 — Beispiel Artikelnummer: 1571.100/PNS V3

Merkmale / technische Daten

• Artikelnummer: 1571.100
• Kurze Beschreibung: Kommunikationsmodul Real-Time Ethernet
• Kommunikationscontroller: netX (netX 51)
• Integrierter Speicher: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
• Versorgungsspannung: +3,3 V DC ±5 %
• Typischer/maximaler Strom: ca. 530 mA / 580 mA (bei 3,3 V)
• Typischer Leistungsverbrauch: ca. 1,9 W
• Stromanschluss: über Systembus-Stecker X1
• Systemschnittstelle: Parallele oder serielle Dual-Port-Speicher-Schnittstelle
• Systemstecker: 50-poliger SMT-Stecker, Sockel (Raster 1,27 mm)
• Dual-Port-Speichergröße: 16 KByte
• Datenbreite: 8/16 bit
• Serielle Dual-Port-Speicher-Schnittstelle: SPI Slave, Modus 3 (Baudrate max. 50 MHz)
• Kommunikationsschnittstelle: Ethernet 10BASE-T / 100BASE-TX, potentialfrei
• Ethernet-Anschlüsse: 2 × RJ45-Buchsen (Auto Negotiation und Auto Crossover unterstützt)
• Diagnoseschnittstelle: UART oder USB (Signal an Host-Schnittstelle; nur verfügbar, wenn im Host-System integriert)
• LED-Anzeigen: SYS (Systemstatus) grün: RUN, gelb: RDY; COM0/COM1 Kommunikationsstatus (grün/rot); TX/RX0, TX/RX1 Ethernet-Aktivität (gelb); LINK0, LINK1 Link-Status (grün)
• Umgebungstemperatur (Betrieb): 0 °C … +65 °C (Luftstrom bei Messung: 0,5 m/s)
• Umgebungstemperatur (Lagerung): -40 °C … +85 °C
• Feuchtigkeitsbereich: 10 % … 95 % rel. Feuchte (nicht kondensierend)
• Maße (L × B × H): 70 mm × 30 mm × 21,5 mm
• Gewicht: ca. 35 g … 40 g
• Montage: mit verschraubbaren Metallbolzen, nach comX Design Guide
• Konfigurationssoftware: SYCON.net
• Konformität: RoHS: ja; CE: ja; UKCA: ja
• EMV-Emissionen: EN 61000-6-4 / BS EN 61000-6-4
• EMV-Immunität: EN 61000-6-2 / BS EN 61000-6-2
• ESD (EN 61000-4-2): ±6 kV, Kriterium B (Kontaktentladung)
• Burst (EN 61000-4-4): ±2,2 kV, Kriterium B (Kommunikationsleitungen, geschirmt)
• Surge (EN 61000-4-5): 1 kV, Kriterium A (Kommunikationsleitungen, geschirmt)
