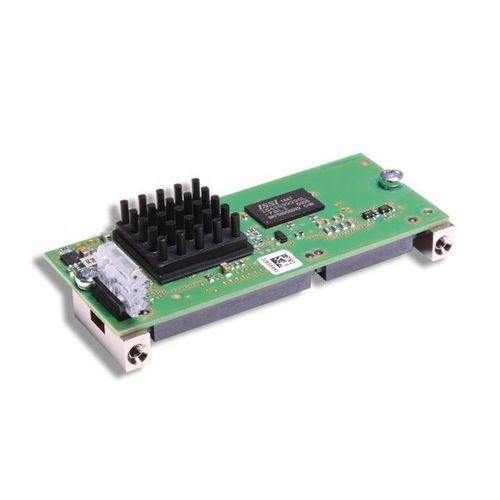

Kommunikationsmodul / Modbus TCP COMX 51CN-RE

EtherCATPowerlinkPROFINET

Überblick
Das comX Kommunikationsmodul ist dafür ausgelegt, in Automatisierungsgeräte integriert zu werden, um Antrieben, Robotersteuerungen, SPS und ähnlichen Geräten eine Netzwerkschnittstelle bereitzustellen. Kommunikationsaufgaben werden autonom im Modul ausgeführt, unabhängig vom Hostprozessor. Prozessdaten werden über eine Dual-Port-Memory ausgetauscht, die über eine 8/16-Bit-Busschnittstelle oder über eine schnelle 50 MHz SPI-Schnittstelle angesprochen wird. Die comX-Familie unterstützt führende Real-Time-Ethernet-Protokolle als Master oder Slave; eine Linien-Topologie wird durch zwei Ethernet-Ports unterstützt. Das Kommunikationsprotokoll kann durch Laden der entsprechenden Firmware und (für Master) einer Softwarelizenz verändert werden. Aufgrund des Hilscher netX Netzwerkkontrollers wird eine 10-jährige Liefergarantie gewährt.

Highlights

• Universelle Real-Time-Ethernet-Slave-Schnittstelle mit Netzwerkverbindung zum Mainboard
• Ermöglicht flexible Positionierung des Netzwerksteckers
• Eine Hardware für alle Real-Time-Ethernet-Slave-Protokolle
• Firmware-Update über integrierten Webserver
• Host-Anbindung über Dual-Port-Memory oder SPI

Unterstützte Protokolle

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Bestellinformationen
Produktbezeichnung: COMX 51CN-RE/PNS V3
Teilenummer: 1572.100/PNS V3
Kurze Beschreibung: Kommunikationsmodul SPI - Real-Time Ethernet Slave

Technische Daten (Auswahl)
Teilenummer: 1572.100
Kurze Beschreibung: Kommunikationsmodul Real-Time Ethernet
Kommunikationscontroller: netX — netX 51
Integrierter Speicher: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
Stromversorgung: +3.3 V DC ± 5 %
Typischer/maximaler Strom: ca. 550 mA / 570 mA (bei 3.3 V)
Typischer Leistungsbedarf: 1,9 W
Power-Anschluss: über Systembus-Stecker X1
Systemschnittstelle: Parallele oder serielle Dual-Port-Memory-Schnittstelle
Systemstecker: 50-poliger SMT-Steckverbinder, Buchse (Raster 1,27 mm)
Dual-Port-Memory-Größe: 16 KByte; Datenbreite: 8/16 bit
Serielle Dual-Port-Memory-Schnittstelle: SPI Slave, Mode 3 — Baudrate max. 50 MHz
Kommunikationsschnittstelle: Ethernet 10BASE-T / 100BASE-TX, potentialfrei; Auto Negotiation und Auto Crossover unterstützt
Ethernet-Stecker: 30-poliger SMT-Steckverbinder, Buchse, Raster 1,27 mm (passender Stecker SAMTEC TFM-115-02-S-D–A)
Diagnoseschnittstelle: UART oder USB (Signal an Host-Schnittstelle; nur verfügbar, wenn im Host-System integriert)
Anzeige / LEDs: SYS (RUN grün / RDY gelb); COM0/COM1 (grün/rot); ACT0/ACT1 (Aktivität gelb); LINK0/LINK1 (Link grün)
Umgebung — Betrieb: -20 °C … +70 °C (Luftstrom bei Messung: 0,5 m/s); Lagerung: -40 °C … +85 °C; Luftfeuchte: 10 % … 95 % rel. Feuchte (nicht kondensierend)
Geräteabmessungen (L x B x H): 70,1 mm x 31,5 mm x 16,0 mm; Gewicht: ca. 22 g
Montage: mit verschraubbaren Metallbolzen, gemäß comX Design Guide
Konfigurationssoftware: SYCON.net
Konformität: RoHS-konform
EMV / Konformität: CE-Kennzeichnung: ja; UKCA-Kennzeichnung: ja; Emission EN 61000-6-4; Immunität EN 61000-6-2; ESD EN 61000-4-2: ±6 kV (Kriterium B); Burst EN 61000-4-4: ±2,2 kV (fr = 5 kHz), Kriterium B (Kommunikationsleitungen geschirmt); Surge EN 61000-4-5: 1 kV, Kriterium A (Kommunikationsleitungen geschirmt)

Technische Spezifikationen

• Modell: COMX 51CN-RE (Kommunikationsmodul SPI — Real-Time Ethernet Slave)
• Controller: netX 51
• Speicher: 8 MB SDRAM, 4 MB serial Flash
• Host-Schnittstellen: Dual-Port-Memory (parallel 8/16 bit) oder SPI Slave (Mode 3) bis 50 MHz
• Ethernet: 10BASE-T / 100BASE-TX mit zwei Ports (Linien-Topologie-Unterstützung), Auto Negotiation und Auto Crossover
• Stromversorgung: +3.3 V DC ±5 %, typ. Verbrauch 1,9 W
• Diagnose: UART oder USB (falls vom Host bereitgestellt)
• Betriebstemperatur: -20 °C … +70 °C; Lagerung: -40 °C … +85 °C
• Abmessungen: 70,1 x 31,5 x 16,0 mm; Gewicht ≈ 22 g
• Konfigurationstool: SYCON.net
• Normen / EMV-Zertifizierungen: CE, UKCA; EN 61000-6-4 (Emission), EN 61000-6-2 (Immunität)
