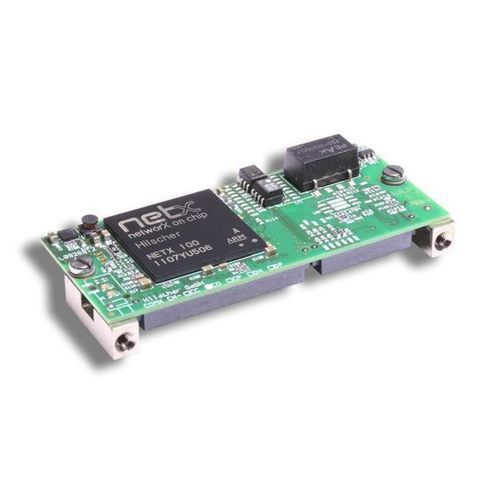

CANopen-Kommunikationsmodul COMX 100CN-CO

programmierbarmikroprozessorgesteuert

Produktübersicht
Das Kommunikationsmodul COMX 100CN-CO stellt eine CANopen-Schnittstelle zur Integration in Automatisierungsgeräte (Antriebe, Robotersteuerungen, SPS) bereit. Kommunikationsaufgaben werden autark im Modul ausgeführt, unabhängig vom Prozessor des Zielgeräts. Prozessdaten werden über eine Dual‑Port‑Memory ausgetauscht, zugänglich über eine 8/16-Bit-Parallelschnittstelle oder eine schnelle 50 MHz SPI-Schnittstelle. Das Kommunikationsprotokoll kann durch Laden der passenden Firmware geändert werden; für Master-Funktionen ist eine Softwarelizenz erforderlich. Der netX-Netzwerkcontroller gewährleistet Langzeitverfügbarkeit.

Highlights

• Universelle CANopen-Schnittstelle (Master oder Slave) mit Anbindung an die Hauptplatine
• Flexible Positionierung des CAN‑Steckers auf der Host-Platine
• Master- und Slave‑Betrieb auf derselben Hardware
• Mit vorinstallierter Firmware sofort einsatzbereit
• Host-Anbindung über parallele Dual‑Port‑Memory für deterministischen Datenaustausch

Unterstützte Protokolle

• CANopen Master
• CANopen Slave

Technische Daten

• Teilenummer: 1532.500
• Kurzbeschreibung: Kommunikationsmodul CANopen
• Kommunikationscontroller: netX 100
• Integrierter Speicher: 8 MB SDRAM; 4 MB serial Flash
• Versorgungsspannung: +3,3 V DC ±5 %
• Typischer/maximaler Strom: ca. 450 mA … 480 mA (bei 3,3 V)
• Typischer Leistungsbedarf: ca. 1,5 … 1,6 W
• Stromanschluss: über Systembus-Stecker X1
• Systemschnittstelle: parallele Dual‑Port‑Memory‑Schnittstelle
• Systemstecker: 50‑poliger SMT‑Stecker, Buchse; Raster 1,27 mm
• Dual‑Port‑Memory‑Größe: 16 KByte
• Datenbreite: 8/16 bit
• Kommunikationsstandard: CANopen
• Schnittstellentyp: ISO-11898, potentialfrei
• CAN‑Stecker: 30‑poliger SMT‑Stecker, Buchse; Raster 1,27 mm (passender Stecker SAMTEC TFM-115-02-S-D–A)
• Diagnose‑Schnittstelle: UART oder USB (Signal an Host‑Schnittstelle; nur bei Integration im Host verfügbar)
• Anzeige: LEDs an X2 — SYS (grün RUN, gelb RDY); CAN‑Status (grün STA, rot ERR)
• Betriebstemperatur: -20 °C … +65 °C (Luftstrom 0,5 m/s)
• Lagertemperatur: -40 °C … +85 °C
• Feuchtigkeitsbereich: 10 % … 95 % rF, nicht kondensierend
• Abmessungen (L x B x H): 70 mm x 30 mm x 21,5 mm
• Gewicht: ca. 35 g … 40 g
• Montage: mittels verschraubbarer Metallbolzen gemäß comX Design Guide
• Konfigurationssoftware: SYCON.net
• Konformität: RoHS-konform; EMV: CE, UKCA
• Emission: EN 61000-6-4
• Immunität: EN 61000-6-2
• ESD (Luft): EN 61000-4-2 ±10 kV, Kriterium B
• ESD (Kontakt): EN 61000-4-2 ±6 kV, Kriterium B
• Burst: EN 61000-4-4 ±2 kV, Kriterium A (geschirmte Kommunikationsleitungen)
• Surge (Datenleitungen): EN 61000-4-5 1 kV, Kriterium A (geschirmt)
