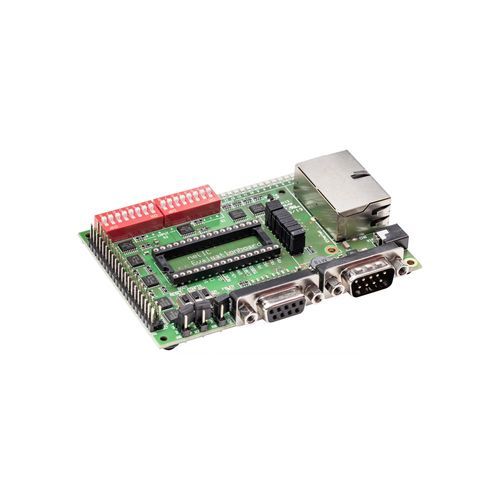

Auswertungsplatine NICEB-FB

Produktüberschrift
netIC-Evaluierungsboard - CANopen Slave, CC-Link Slave, DeviceNet Slave, PROFIBUS DP Slave

Unterüberschrift
Evaluierungsplattform für Feldbus- und Real-Time-Ethernet-Slave-Geräte

Hauptmerkmale

• Eine Leiterplatte zur Bewertung der netIC-Technologie über mehrere Feldbussysteme
• Enthält Firmware, Werkzeuge und Dokumentation für die Evaluation
• Austauschbare Firmware ermöglicht den Einsatz in verschiedenen Kommunikationssystemen
• 10 Jahre Liefergarantie basierend auf der netX-Netzwerkcontroller-Technologie

Übersicht
Das NICEB-FB netIC-Evaluierungsboard bietet eine sofort einsetzbare Slave-Lösung für einfache Feldgeräte mit geringem Datendurchsatz (z. B. Barcode-Leser, Identifikationssysteme, Ventilinseln, I/O-Module). Die Platine integriert ein netIC-Ein-Chip-Modul im DIL-32-Format auf Basis des Hilscher netX-Netzwerkcontrollers und enthält eine vollständige Feldbus-/Real-Time-Ethernet-Schnittstelle sowie einen integrierten 2-Port-Switch und Hub. Eine serielle Host-Schnittstelle (UART und SPI) ermöglicht die Übertragung von Nutzdaten an die Anwendung über einfache Lese-/Schreibbefehle. Durch Laden unterschiedlicher Firmware-Images kann dasselbe netIC-Modul als Slave für mehrere Protokolle verwendet werden. Das serielle Protokoll Modbus RTU ist implementiert, und konventionelle Schieberegister können als digitale I/Os über eine synchrone serielle Schnittstelle gesteuert werden, sodass einfache Anwendungen ohne dedizierten Host-Prozessor laufen können.

Unterstützte Protokolle

• Modbus RTU Slave
• Modbus RTU Master
• PROFIBUS DP Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Bestellinformation (Tabelle)
Produktname | Artikelnummer | Kurzbeschreibung
NICEB-FB | 1541.000 | netIC-Evaluierungsboard - CANopen Slave, CC-Link Slave, DeviceNet Slave, PROFIBUS DP Slave

Downloads (verfügbar)
Datasheets und Infosheets für Embedded-Module und kompakte Kommunikationsmodule verfügbar (Datasheet/Infosheet-Dokumente für die Produktkategorie).

Technische Daten

• Formfaktor: DIL-32 Ein-Chip-Modul
• Basierend auf: Hilscher netX-Netzwerkcontroller
• Integrierte Komponenten: vollständige Feldbus-/Real-Time-Ethernet-Schnittstelle, integrierter 2-Port-Switch und Hub
• Host-Schnittstellen: UART, SPI (serielle Schnittstellen für Payload-Transfer)
• Unterstütztes serielles Protokoll: Modbus RTU (implementiert)
• Firmware: austauschbare Firmware zur Unterstützung mehrerer Kommunikationssysteme
• Anwendungstypen: einfache Feldgeräte mit geringem Datendurchsatz (z. B. Barcode-Leser, ID-Systeme, Ventilinseln, I/O-Module)
• Liefergarantie: 10 Jahre Liefergarantie gebunden an die netX-Technologie
