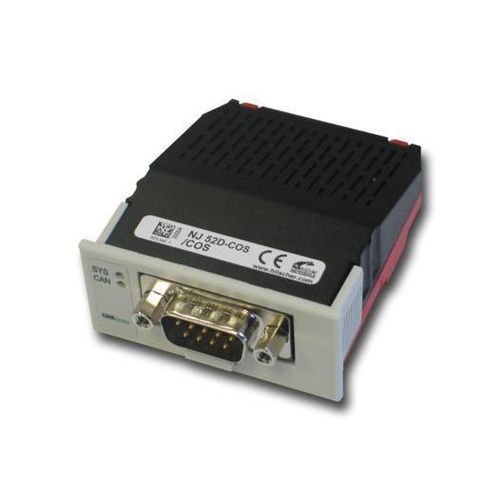

USB-Schnittstellenmodul NJ 52D-COS

D-SubCANopenPCI

Beschreibung
Das PCI Express Austauschmodul netJACK NJ 52D-COS bietet eine CANopen-Slave-Schnittstelle in einem geschlossenen IP40-Gehäuse. Entwickelt für Embedded- und Industrieanwendungen unterstützt es die Host-Anbindung über parallelen Dual-Port-Speicher oder schnelle serielle SPI-Schnittstelle und lässt sich werkzeuglos über gefräste Footprint-Bohrungen und Haltebügel montieren. Stecker und Montageführungen sind als Kontaktflächen/Ausschnitte auf der Trägerplatte ausgeführt, sodass eine Plug-in-Installation vor dem Versand oder durch den Endkunden möglich ist.

Anwendungen und Funktionen

• Schnittstellenlösung für Antriebe, HMI-Systeme und Ident-Systeme
• Unterstützung zusätzlicher Funktionen wie Soft-PLC, Visualisierung und kundeneigene Anwendungen
• Kundenspezifische Design- und Produktionsservices verfügbar
• 10-Jahres-Liefergarantie basierend auf dem Hilscher netX Netzcontroller

Highlights

• Universelle CANopen-Slave-Schnittstelle im geschlossenen IP40-Gehäuse
• Host-Anbindung über Dual-Port-Speicher oder SPI
• Einfache Plug-in-Installation ohne Werkzeug
• Keine zusätzlichen Komponenten für Montage und Verbindung zur Trägerplatine erforderlich
• Funktional kompatibler Ersatz für NJ 10D-COS

Unterstützte Protokolle

• CANopen Slave

Technische Daten

• Bestellnummer: 1672.540
• Kurze Beschreibung: Austauschmodul SPI - CANopen Slave
• Kommunikationscontroller: netX 52
• Integrierter Speicher: RAM 8 MB SDRAM; FLASH 4 MB serielle Flash-EPROM
• Versorgungsspannung: +3.3 V ± 5 % DC
• Typischer/maximaler Strom: 356 mA / 410 mA
• Typische Leistungsaufnahme: 1.35 W
• Systemschnittstelle: Paralleler oder serieller Dual-Port-Speicher
• Steckertyp: 60-poliger Steckverbinder (SAMTEC FSI-130-03-G-D-AB)
• Kontaktabstand / Kontaktbreite: 0.45 mm / 0.55 mm
• Dual-Port-Speichergröße: 64 KByte (16 Adressleitungen), davon 8 KByte vom Firmware verwendet (13 Adressleitungen, niedrigste 8 KByte)
• Datenzugriffsbreite auf den Dual-Port-Speicher (DPM): 8/16 bit
• Serielle Dual-Port-Speicher-Schnittstelle: SPI Slave, Mode 3
• SPI Baudrate: Max. 50 MHz
• Kommunikationsschnittstelle / Protokoll: CANopen Slave
• CAN-Schnittstellentyp: ISO 11898, potentialfrei
• CAN-Stecker: D-Sub-Stecker, 9-polig (wenn im Host implementiert)
• Diagnoseschnittstelle: USB oder UART (Signal an Host-Schnittstelle; nur verfügbar, wenn im Host-System integriert)
• Anzeigen: SYS Systemstatus, grün: RUN, gelb: RDY; CAN-Kommunikationsstatusanzeige
• Umgebungstemperatur Betrieb: -25 °C … +70 °C
• Umgebungstemperatur Lagerung: -40 °C … +85 °C
• Höhe: 0 m … 2000 m
• Abmessungen (L x B x H): Länge: 68.2 mm / 60 mm (mit / ohne DSUB-Buchse); Breite: 53.4 mm (Frontplatte) / 50.4 mm (Gehäuse); Höhe: 25.2 mm (Frontplatte) / 19.2 mm (Gehäuse)
• Gewicht: ca. 56 g
• Gehäuse: Geschlossenes Modul
• Schutzart: IP40
• Montage/Installation: Über gefräste Footprint-Bohrungen in der Trägerplatine und Haltebügel; keine Montagezubehörteile erforderlich
• Montage-/Ziehzyklen: max. 10
• Konfigurationssoftware: SYCON.net
• Konformität: RoHS - ja; REACH - ja
• UL-Zertifizierung: UL Typ cURus; UL-Datei: E334100
• Übereinstimmung mit EMV-Richtlinien: CE - ja; UKCA - ja
• Emission: EN 55011 / BS EN 55011
• Immunität: EN 61131-2 / BS EN 61131-2
• Prüfungen: Schock EN60068-2-27 Ea; Vibration EN60068-2-6 Fc
