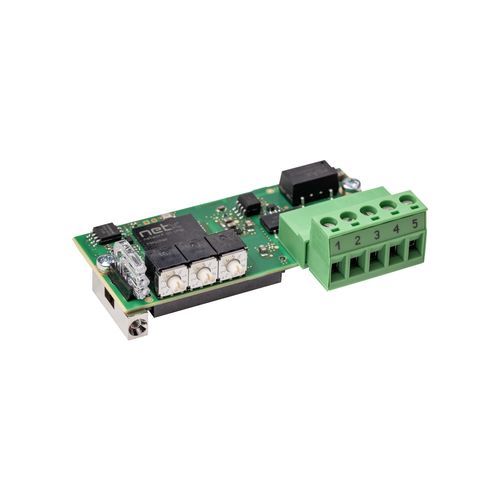

USB-Kommunikationsmodul COMX 52CA-CCS

SerieRS-485CC-Link

Produktübersicht
Das comX Kommunikationsmodul ist zur Integration in Automatisierungsgeräte konzipiert und stellt Antrieben, Robotersteuerungen und SPS eine Netzwerkschnittstelle zur Verfügung. Kommunikationsaufgaben werden autonom im Modul ausgeführt, unabhängig vom Prozessor des Zielgeräts.
Prozessdaten werden über eine Dual-Port-Speicher-Schnittstelle (parallel 8/16 Bit) oder über eine schnelle SPI-Schnittstelle (bis 50 MHz) ausgetauscht.
comX unterstützt führende Echtzeit-Ethernet-Protokolle als Master oder Slave und ermöglicht Protokollwechsel durch Aufspielen entsprechender Firmware und Softwarelizenzen. Flexible Positionierung des Netzwerksteckers ist möglich. Eine 10-jährige Liefergarantie wird durch den Hilscher netX Netzcontroller gewährleistet.

Highlights

• Universelle CC-Link Slave Schnittstelle mit Netzwerkanschluss an Bord
• Flexible Positionierung des Netzwerkanschlusses
• Host-Anbindung über parallelen Dual-Port-Speicher oder SPI
• Funktionskompatibler Ersatz für comX 10CA-CCS

Unterstützte Protokolle

• CC-Link Slave

Technische Daten (Zusammenfassung)
Teilenummer: 1581.740
Kurzbeschreibung: Kommunikationsmodul CC-Link Slave
Kommunikationscontroller: netX (netX 52)
Integrierter Speicher: 4 MB serielles Flash
Versorgungsspannung: +3,3 V DC ±5 %
Typischer/maximaler Strom: 400 mA / 410 mA (bei 3,3 V)
Typischer Stromverbrauch: ca. 1,35 W (bei 3,3 V)
Stromanschluss: über Systembus-Stecker X1
Systemschnittstelle: Parallele oder serielle Dual-Port-Speicher-Schnittstelle
Systemstecker: 50-poliger SMT-Stecker, Sockel (Raster 1,27 mm)
Dual-Port-Speichergröße: 16 KByte (untere 8 KByte vom Firmware genutzt)
Datenbreite: 8/16 Bit
Serielle Dual-Port-Schnittstelle: SPI Slave, Modus 3 (max. 50 MHz)
Kommunikationsstandard: CC-Link Version 2.0 und 1.1 (nach CC-Link standard V.2.00 BAP-05025-J)
Schnittellentyp: RS-485, potentialfrei; Anschluss: Schraubklemme 5-polig (RIACON Typ 166)
Diagnoseschnittstelle: UART oder USB (Signale an Host-Schnittstelle, wenn integriert)
LED-Anzeige: SYS Systemstatus (grün: RUN, gelb: RDY); L RUN / L ERR (grün: L RUN, rot: L ERR)
Bedienelemente: 2 Drehschalter für Netzadresse; 1 Drehschalter für Baudrate
Umgebungstemperatur (Betrieb): 0 °C … +55 °C (Luftströmung bei Messung: 0,5 m/s)
Umgebungstemperatur (Lagerung): -40 °C … +85 °C
Luftfeuchte: 10 % … 95 % rF (nicht kondensierend)
Höhe über NN: 0 … 2000 m
Abmessungen (L x B x H): 70 mm x 30 mm x 21,5 mm
Gewicht: ca. 35 g … 40 g
Montage: mit verschraubbaren Metallbolzen, gemäß comX Design Guide
Konfigurationssoftware: SYCON.net
Konformität: RoHS: ja; CE: ja; UKCA: ja
EMV (Emission): EN 61000-6-4 / BS EN 61000-6-4
EMV (Immunität): EN 61000-6-2 / BS EN 61000-6-2
ESD (EN 61000-4-2, Kontaktentladung): ±6 kV, Kriterium A
Burst (EN 61000-4-4): ±2,2 kV, Kriterium A (Kommunikationsleitungen, geschirmt)
Surge (EN 61000-4-5): 1 kV, Kriterium A (Kommunikationsleitungen, geschirmt)

Spezifikationen

• Modell: COMX 52CA-CCS
• Teilenummer: 1581.740
• Funktion: Kommunikationsmodul SPI - CC-Link Slave
• Controller: netX 52
• Flash-Speicher: 4 MB serielles Flash
• Dual-Port-Speicher: 16 KByte (untere 8 KByte vom Firmware genutzt)
• Host-Schnittstellen: Paralleler Dual-Port-Speicher oder SPI (SPI Slave Modus 3, bis 50 MHz)
• Anschluss zum Host: 50-poliger SMT-Sockel, Raster 1,27 mm
• Netzwerkschnittstelle: RS-485 (potentialfrei), 5-polige Schraubklemme
• Versorgungsspannung: 3,3 V DC ±5 %; typischer Strom 400 mA
• Leistungsaufnahme: ca. 1,35 W (bei 3,3 V)
• LEDs: SYS (RUN/RDY), L RUN/L ERR
• Adress-/Baud-Auswahl: Drehschalter (2 für Adresse, 1 für Baud)
• Betriebstemperatur: 0 °C bis +55 °C
• Lagerungstemperatur: -40 °C bis +85 °C
• Feuchtigkeit: 10–95 % rF, nicht kondensierend
• Abmessungen: 70 x 30 x 21,5 mm; Gewicht ~35–40 g
• Montage: verschraubbare Metallbolzen gemäß comX Design Guide
• Konfigurationssoftware: SYCON.net
• Normen / Konformität: RoHS, CE, UKCA; EMV Emission EN 61000-6-4; Immunität EN 61000-6-2
