DeviceNet-Schnittstellenmodul NJ 52D-DNS

USBPCI

Übersicht

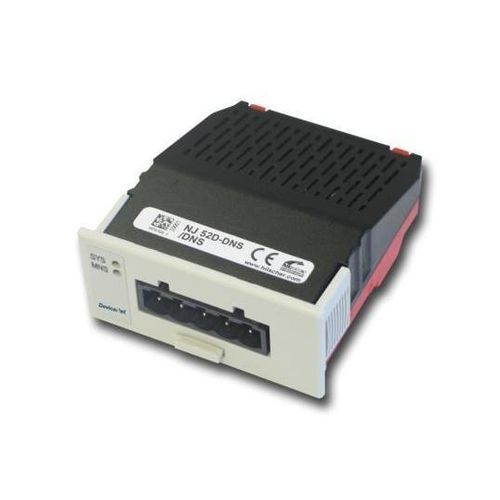

Das NJ 52D-DNS ist ein wechselbares netJACK-Modul in geschlossenem IP40-Gehäuse, ausgelegt für werkzeugfreie Montage in der Lieferkette. Es stellt eine DeviceNet-Slave-Schnittstelle bereit und verbindet sich mit dem Host über parallelen Dual‑Port‑Speicher oder eine schnelle serielle SPI‑Schnittstelle. Funktionskompatibler Ersatz für NJ 10D-DNS.

Highlights

• Universelle DeviceNet-Slave-Schnittstelle im geschlossenen IP40-Gehäuse
• Host-Anbindung über Dual‑Port‑Speicher oder SPI
• Werkzeuglose Steckmontage in gefräster Leiterplattenlage und Halteklammern
• Keine zusätzlichen Montagezubehörteile erforderlich
• Funktionskompatibler Ersatz für NJ 10D-DNS

Beschreibung
Das wechselbare Modul NJ 52D-DNS (netJACK) richtet sich an Embedded‑Märkte und leistungsfähige Host‑Systeme. Varianten sind mit parallelem Dual‑Port‑Speicher oder schneller SPI‑Slave‑Schnittstelle (Modus 3, bis 50 MHz) verfügbar. Das kompakte, geschlossene IP40‑Modul nutzt Kontaktflächen und Ausschnitte auf der Trägerplatine für Steckverbinder und Montageführungen, sodass ein schneller, werkzeugloser Einbau ohne Zusatzteile möglich ist. netJACK ermöglicht vielfältige Kommunikationslösungen (z. B. Antriebe, HMI, Ident‑Systeme) und unterstützt kundenseitige Zusatzfunktionen (Soft‑PLC, Visualisierung oder kundenspezifische Applikationen). Design‑ und Produktionsdienstleistungen für kundenspezifische Anforderungen sind verfügbar. Aufgrund des Hilscher netX‑Netzwerkcontrollers gilt eine 10‑jährige Liefergarantie.

Protokolle

• DeviceNet Slave

Technische Daten

• Teilenummer: 1672.520
• Kurzbeschreibung: Wechselmodul SPI - DeviceNet Slave
• Kommunikationscontroller: netX 52
• Integrierter Speicher: RAM 8 MB SDRAM; FLASH 4 MB serielle Flash‑EPROM
• Versorgungsspannung: +3,3 V ± 5 % DC
• Typischer/maximaler Strom: 405 mA / 470 mA
• Typische Leistungsaufnahme: 1,55 W
• Systemschnittstelle - Bustyp: Paralleler oder serieller Dual‑Port‑Speicher
• Steckverbindertyp (Host): 60‑poliger Stecker (SAMTEC FSI-130-03-G-D-AB)
• Stiftabstand / Stiftbreite: 0,45 mm / 0,55 mm
• Dual‑Port‑Speichergröße: 64 KByte (16 Adressleitungen), 8 KByte vom Firmware genutzt (13 Adressleitungen, niedrigste 8 KByte)
• Datenzugriffsbreite auf DPM: 8/16 bit
• Serielle Dual‑Port‑Speicher‑Schnittstelle: SPI Slave, Modus 3
• SPI Baudrate: max. 50 MHz
• Kommunikationsschnittstelle (Protokoll): DeviceNet Slave
• DeviceNet‑Schnittstellentyp: ISO 11898, potentialfrei
• DeviceNet‑Steckverbinder: COMBICON‑Buchse, 5‑polig
• Diagnoseschnittstelle: USB oder UART (Signal an Host‑Schnittstelle; nur verfügbar, wenn im Hostsystem integriert)
• Leuchtanzeigen: SYS (Systemstatus) grün: RUN, gelb: RDY; MNS (Module Network Status) grün: MS, rot: NS
• Umgebungstemperatur (Betrieb): -25 °C … +70 °C
• Umgebungstemperatur (Lagerung): -40 °C … +85 °C
• Höhe: 0 m … 2000 m
• Abmessungen (L x B x H): Länge: 68,2 mm / 60 mm (mit / ohne DSUB‑Buchse); Breite: 53,4 mm (Front) / 50,4 mm (Gehäuse); Höhe: 25,2 mm (Front) / 19,2 mm (Gehäuse)
• Gewicht: ca. 33 g
• Gehäuse: Geschlossenes Modul
• Schutzart: IP40
• Montage / Installation: Über gefräste Footprint‑Bohrungen in der Trägerplatine und Halteklammern. Keine Montagezubehörteile erforderlich.
• Montage/Abziehzyklen: max. 10
• Konfigurationssoftware: SYCON.net
• Konformität: RoHS: ja; REACH: ja
• UL‑Zertifizierung: UL‑Typ: cURus; UL‑Datei: E334100
• EMV / Konformität: CE: ja; UKCA: ja
• Emissionsnorm: EN 55011 / BS EN 55011
• Immunitätsnorm: EN 61131-2 / BS EN 61131-2
• Prüfungen: Stoß: EN60068-2-27 Ea; Vibration: EN60068-2-6 Fc
