Serie-Kommunikationsmodul NIC 50-RE/NHS

Modbus TCPEtherCATPowerlink

Kurzbeschreibung

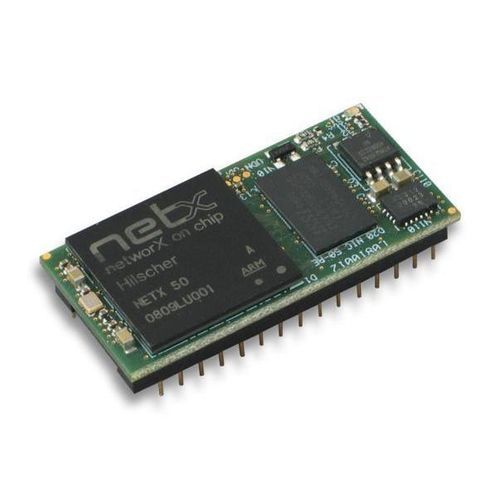

Der NIC 50-RE/NHS ist ein kompakter DIL-32-Kommunikations-IC ohne Kühlkörper, entwickelt zur Bereitstellung von Real-Time-Ethernet-Konnektivität für einfache Slave-Geräte ohne eigenen Host-Prozessor.

Highlights

• Kompaktes DIL-32-Modul für kosteneffiziente Feldgeräte
• Host-Anbindung mit Modbus RTU über SPI oder UART
• Eine Hardware unterstützt mehrere Real-Time-Ethernet-Systeme durch Laden unterschiedlicher Firmware
• Direkte I/O-Datenanbindung über externes Schieberegister (synchrone serielle Steuerung)
• Reduzierte Bauhöhe durch wärmeleitende Gel-Folie
• Direkte Wärmeabfuhr über die Gehäusewand (kein externer Kühlkörper erforderlich)

Beschreibung
Der NIC 50-RE/NHS (netIC) ist ein Single-Chip-Kommunikationsmodul auf Basis des netX-Netzwerkcontrollers. Er integriert eine vollständige Feldbus-/Real-Time-Ethernet-Schnittstelle inklusive eines integrierten 2-Port-Switches und Hubs im kompakten DIL-32-Format. Die netX-Technologie deckt eine breite Palette von Feldbus- und Real-Time-Ethernet-Systemen ab; durch Laden unterschiedlicher Firmware kann ein einzelner NIC verschiedene Kommunikationsstandards bedienen.

Serielle Host-Schnittstellen (UART, SPI) ermöglichen die Übertragung der Nutzdaten zur Applikation mittels einfacher Lese-/Schreibbefehle. Das weit verbreitete Modbus RTU ist als serielles Protokoll implementiert. Für sehr einfache Slave-Anwendungen können konventionelle Schieberegister als digitale I/Os über die synchrone serielle Schnittstelle gesteuert werden, sodass kein separater Host-Prozessor erforderlich ist. Aufgrund des netX-Lifecycle wird eine 10-jährige Liefergarantie gewährleistet.

Bestellinformationen
Produktname | Artikelnummer | Kurzbeschreibung
NIC 50-RE/NHS | 1541.101/ECS | DIL-32-Kommunikations-IC ohne Kühlkörper - Real-Time-Ethernet-Slave

Unterstützte Protokolle

• Modbus RTU Slave
• Modbus RTU Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Technische Daten

• Formfaktor: DIL-32-Kommunikations-IC (kompaktes DIL-32-Modul)
• Artikelnummer: 1541.101/ECS
• Kerntechnologie: netX-Netzwerkcontroller (Single-Chip netIC)
• Integrierte Komponenten: vollständige Feldbus-/Real-Time-Ethernet-Schnittstelle mit integriertem 2-Port-Switch und Hub
• Host-Schnittstellen: UART und SPI (serielle Schnittstellen); Modbus RTU implementiert als serielles Protokoll
• I/O: Direkte I/O-Datenanbindung über externes Schieberegister (synchrone serielle Steuerung)
• Protokollunterstützung: Modbus RTU (Master/Slave), VARAN Client, Sercos Slave, PROFINET IO-Device, POWERLINK Controlled Node, Modbus/TCP (Server/Client), EtherNet/IP Adapter, EtherCAT Slave
• Thermisches Design: reduzierte Bauhöhe durch wärmeleitende Gel-Folie zur direkten Wärmeabfuhr über die Gehäusewand (kein Kühlkörper erforderlich)
• Einsatzgebiete: einfache Slave-Geräte ohne eigenen Host-Prozessor (z. B. Barcodeleser, Identifikationssysteme, Ventilinseln, I/O-Module)
• Flexibilität: eine Hardware-Plattform kann durch Firmware-Wechsel mehrere Real-Time-Ethernet-Systeme unterstützen
• Zuverlässigkeit / Lebenszyklus: 10 Jahre Liefergarantie basierend auf netX
