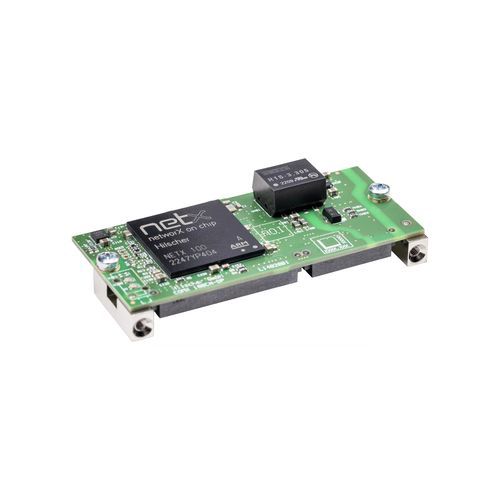

USB-Kommunikationsmodul COMX 100CN-DP

RS-485PROFIBUS-DPEthernet

Übersicht
Das Kommunikationsmodul COMX 100CN-DP ist zur Integration in Automatisierungsgeräte entwickelt, um z. B. Antriebe, Robotersteuerungen und SPS mit einer PROFIBUS‑Netzwerkschnittstelle auszustatten. Kommunikationsaufgaben werden autark im Modul ausgeführt, unabhängig vom Prozessor des Host‑Systems.

Highlights

• Universelle PROFIBUS DP / PROFIBUS‑MPI Schnittstelle (Master oder Slave)
• Flexible Positionierung des Netzwerksteckers
• Gleiche Hardware als Master oder Slave nutzbar (Firmware/Lizenzabhängig)
• Sofort einsatzbereit durch vorinstallierte Firmware
• Host‑Anbindung über paralleles Dual‑Port‑Memory oder schnelle 50 MHz SPI‑Schnittstelle

Produktdetails
Prozessdaten werden über ein Dual‑Port‑Memory ausgetauscht, auf das per 8/16‑Bit Parallelbus oder über eine 50 MHz SPI‑Schnittstelle zugegriffen wird. COMX unterstützt führende Echtzeit‑/Fieldbus‑Protokolle als Master oder Slave. Zur Unterstützung von Linien‑Topologien sind einige Varianten mit zwei Ethernet‑Ports ausgestattet. Das Protokoll lässt sich durch Laden der passenden Firmware und ggf. Anwenden einer Master‑Lizenz ändern. Eine 10‑jährige Liefergarantie ist durch den Hilscher netX Netzwerk‑Controller sichergestellt.

Unterstützte Protokolle

• PROFIBUS MPI
• PROFIBUS DP Master
• PROFIBUS DP Slave

Technische Daten (Auszug)
COMX 100CN-DP — Artikelnummer: 1532.410
Kurzbeschreibung: Kommunikationsmodul PROFIBUS
Kommunikations‑Controller: netX (netX 100)
Integrierter Speicher: RAM: 8 MB SDRAM; FLASH: 4 MB serielles Flash
Versorgung: +3,3 V DC ±5 %; Typische/Max. Stromaufnahme: ca. 430 mA / 460 mA; Typische Leistungsaufnahme: ca. 1,5–1,6 W
Systemschnittstelle: Parallele Dual‑Port‑Memory‑Schnittstelle (50‑Pin SMT, 1,27 mm)
Kommunikationsschnittstelle: PROFIBUS (RS‑485, potentialfrei; 30‑Pin SMT, 1,27 mm)
Diagnose: UART oder USB‑Signal an Host‑Schnittstelle, falls integriert
LEDs: SYS (RUN/RDY), COM (STA/ERR)
Umgebung: Betriebstemperatur: -20 °C … +70 °C; Lagerung: -40 °C … +85 °C; Luftfeuchte: 10 % … 95 % rel. (nicht kondensierend)
Gerät: Abmessungen (L×B×H): 70 × 30 × 21,5 mm; Gewicht: ca. 35–40 g; Montage: verschraubbare Metallbolzen gemäß comX Design Guide

Charakteristika / Spezifikationen

• Modell: COMX 100CN-DP
• Artikelnummer: 1532.410
• Controller: netX 100 (Hilscher)
• Speicher: 8 MB SDRAM
• Flash: 4 MB serielles Flash
• Dual‑Port‑Memory: 16 KByte (8/16 Bit)
• Host‑Steckverbinder: 50‑Pin SMT, 1,27 mm
• PROFIBUS‑Steckverbinder: 30‑Pin SMT, RS‑485, potentialfrei
• Versorgungsspannung: +3,3 V DC ±5 %
• Typischer Strom: ~430 mA (typ) / 460 mA (max)
• Typische Leistung: ~1,5–1,6 W
• Betriebstemperatur: -20 °C bis +70 °C
• Abmessungen: 70 × 30 × 21,5 mm; Gewicht ≈ 35–40 g
• Konfigurationstool: SYCON.net
• Konformität: RoHS, CE, UKCA; EMV: EN 61000‑Reihe
