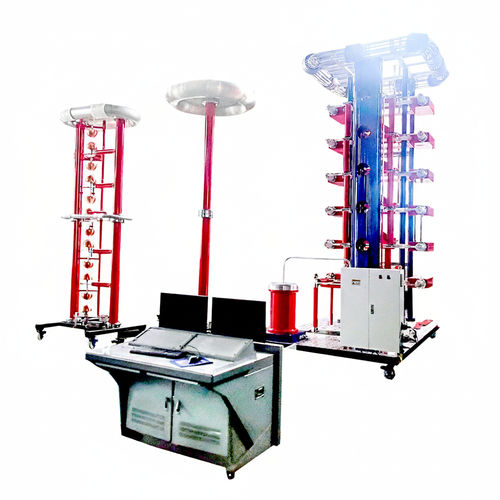

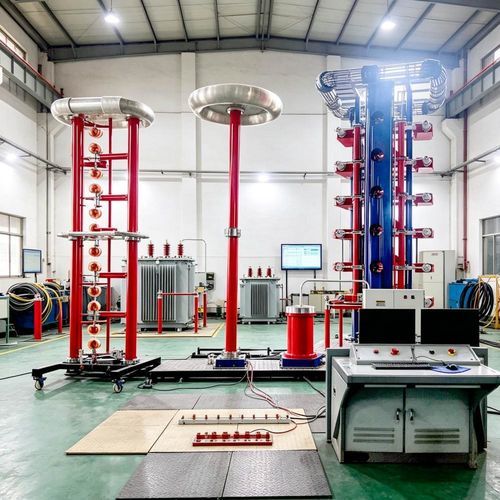

Das UHV(V) Lightning Impulse Test System erzeugt kontrollierte Hochspannungs- und Hochstrom-Impulse ähnlich einem Blitz, um die dielektrische Festigkeit und das elektrische Verhalten von Hochspannungsgeräten zu prüfen.

Anwendungen und typische Prüfungen

• Simulation von Blitzeinwirkungen für Typprüfungen und Routineprüfungen an Schaltern, Isolatoren, Transformatoren, Reaktoren und anderen HV-Bauteilen.
• Vollwellenprüfungen (1.2/50 μs) und abgeschnittene Wellenprüfungen (2–6 μs) je nach Ausstattung.

Technische Parameter

• Ladespannung — Einstellbereich: 0–100 kV; Arbeitsbereich: 10,0–100,0 kV; Einstellabweichung ≤ ±1 %; Instabilität ≤ ±1 %; Auflösung 0,1 kV.
• Ladezeit — Einstellbereich: 30–180 s; Auflösung 1 s; Alarmverzögerung 2 s.
• Anzahl der Impulse — Programmierbar: 1–999; Anzahl der Spannungssteigerungen: 1–999.
• Schutzeinstellungen — Konfigurierbarer Überstrom-/Überspannungsschutz; optionale dynamische Ladeschutzfunktion.
• Impulsausgangs-Stabilität — >99 %.

Konfigurationsbeispiele (Spannung / Energie)

• 100 kV / 5 kJ — ohne Abschneidegerät; kein Oszilloskop/Erfassungskarte erforderlich; geeignet für 6–10 kV Anlagen; Vollwelle 1.2/50 μs.
• 200 kV / 5 kJ — ohne Abschneidegerät; Vollwelle 1.2/50 μs für 6–10 kV.
• 200 kV / 10 kJ — Varianten mit oder ohne Abschneidegerät/Oszilloskop; Vollwelle 1.2/50 μs; abgeschnittene Welle 2–6 μs bei Ausrüstung.
• 300 kV / 7,5 kJ bis 300 kV / 30 kJ — Optionen mit einstufigem Abschneidegerät und Oszilloskop für abgeschnittene Tests; geeignet für 10–35 kV.
• 400 kV / 10–40 kJ — Varianten mit oder ohne Abschneidegerät und Oszilloskop; Vollwelle 1.2/50 μs; abgeschnittene Welle 2–6 μs bei Ausstattung.
• 500 kV / 30 kJ und 600 kV / 15–30 kJ — einstufige Steepening- oder Abschneide-Optionen; unterstützen Steep-Wave- und Full-Wave-Anforderungen.
• 800 kV / 20–80 kJ — Hochspannungsvarianten für 10–110 kV Anlagen; Abschneideoptionen je nach Modell.

Merkmale

• Schaltungsdesign mit niedriger Induktivität und widerstandsbasierter Filterung zur Erzeugung standardisierter Impulswellen bei hoher Kapazität und starker Belastung.
• Hohe HV-Ausnutzungsfaktoren: Blitzwelle ≥85 % ; Betriebswelle ≥80 %.
• Einfache Wellenanpassung, bedienerfreundlicher Betrieb und gute Synchronisation.
• Automatische Konstantstrom-Laderegelung für hohen Automatisierungsgrad und starke Störfestigkeit.

Aufbau / Struktur

• Kernkomponenten: Generatorgehäuse, Abschneide-/Trunkiergerät (falls vorhanden), Spannungs-teiler, Bedienkonsole (Mikrocomputer oder konventionell), digitales Waveform-Aufzeichnungs-/Erfassungssystem sowie Mess- und Sicherheitszubehör.

Spezifikationen — Zusammenfassung

• Spannung: Einstellung 0–100 kV; Betrieb 10,0–100,0 kV; Auflösung 0,1 kV; Abweichung/Instabilität ≤ ±1 %.
• Ladezeit: 30–180 s (Auflösung 1 s); Alarmverzögerung 2 s.
• Impulse: programmierbar 1–999; Spannungssteigerungen: 1–999.
• Schutz: konfigurierbarer Überstrom/Überspannung; optionale dynamische Ladeschutzfunktion.
• Ausgangsstabilität: >99 %; mehrere Energie-/Spannungskonfigurationen von 100 kV/5 kJ bis 800 kV/80 kJ verfügbar.
