DC-Dielektrimeter YDJ

für IsolierölAC

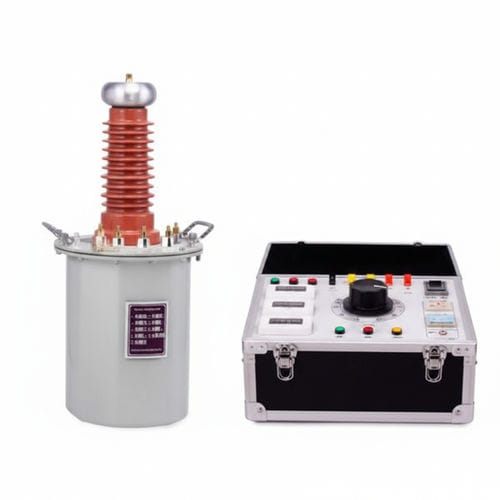

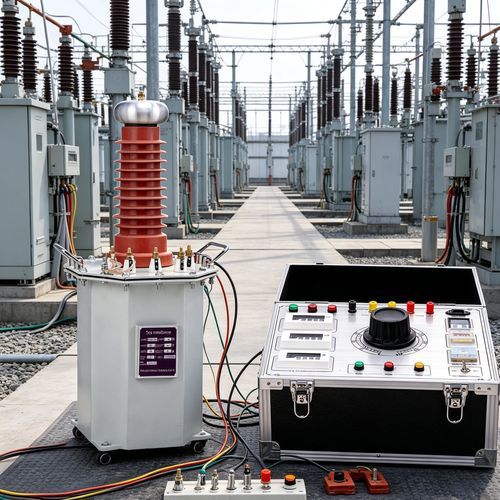

Das YDJ Digital Display 5kVA Oil-Immersed AC/DC Hipot Test Set ist ein zuverlässiges elektrisches Prüfsystem, das die traditionelle Oil-Immersed-Isolationstechnologie mit einer modernen digitalen Steuerung kombiniert. Dieses Gerät mit einer Kapazität von 5 kVA ermöglicht präzise AC/DC-Durchschlagfestigkeitsprüfungen für Mittelspannungsgeräte und bietet stabile Leistung und genaue Messungen für Industrie- und Laboranwendungen, die eine robuste Hochspannungsvalidierung erfordern. Technische Parameter (YDJ-Modelle)

• YDJ-1.5/50 - Leistung: 1,5 kVA; Hochspannung: 50 kV; Hochstrom: 30 mA; Niederspannungseingang: 200 V / 7,5 A; Verhältnis: 500; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-3/50 - Leistung: 3 kVA; Hochspannung: 50 kV; Hochstrom: 60 mA; Niederspannungseingang: 200 V / 15 A; Verhältnis: 500; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-5/50 - Leistung: 5 kVA; Hochspannung: 50 kV; Hochstrom: 100 mA; Niederspannungseingang: 200 V / 25 A; Verhältnis: 500; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-10/50 - Leistung: 10 kVA; Hochspannung: 50 kV; Hochstrom: 200 mA; Niederspannungseingang: 200 V / 50 A; Verhältnis: 500; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-20/50 - Leistung: 20 kVA; Hochspannung: 50 kV; Hochstrom: 400 mA; Niederspannungseingang: 380 V / 53 A; Übersetzungsverhältnis: 500; Temperaturanstieg (30 min): 10 ℃
• YDJ-30/50 - Leistung: 30 kVA; Hochspannung: 50 kV; Hochstrom: 600 mA; Niederspannungseingang: 380 V / 79 A; Verhältnis: 500; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-50/50 - Leistung: 50 kVA; Hochspannung: 50 kV; Hochstrom: 1000 mA; Niederspannungseingang: 380 V / 12 A; Verhältnis: 500; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-5/100 - Leistung: 5 kVA; Hochspannung: 100 kV; Hochstrom: 50 mA; Niederspannungseingang: 200 V / 25 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-10/100 - Kapazität: 10 kVA; Hochspannung: 100 kV; Hochstrom: 100 mA; Niederspannungseingang: 200 V / 50 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-20/100 - Leistung: 20 kVA; Hochspannung: 100 kV; Hochstrom: 200 mA; Niederspannungseingang: 380 V / 53 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-30/100 - Leistung: 30 kVA; Hochspannung: 100 kV; Hochstrom: 300 mA; Niederspannungseingang: 380 V / 79 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-50/100 - Leistung: 50 kVA; Hochspannung: 100 kV; Hochstrom: 500 mA; Niederspannungseingang: 380 V / 132 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-20/150 - Leistung: 20 kVA; Hochspannung: 150 kV; Hochstrom: 133 mA; Niederspannungseingang: 380 V / 53 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-30/150 - Leistung: 30 kVA; Hochspannung: 150 kV; Hochstrom: 200 mA; Niederspannungseingang: 380 V / 80 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-50/150 - Leistung: 50 kVA; Hochspannung: 150 kV; Hochstrom: 333 mA; Niederspannungseingang: 380 V / 132 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-100/150 - Leistung: 100 kVA; Hochspannung: 150 kV; Hochstrom: 667 mA; Niederspannungseingang: 380 V / 263 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-50/200 - Leistung: 50 kVA; Hochspannung: 200 kV; Hochstrom: 250 mA; Niederspannungseingang: 380 V / 132 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-100/200 - Leistung: 100 kVA; Hochspannung: 200 kV; Hochstrom: 500 mA; Niederspannungseingang: 380 V / 263 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-150/200 - Leistung: 150 kVA; Hochspannung: 200 kV; Hochstrom: 750 mA; Niederspannungseingang: 380 V / 395 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-200/200 - Leistung: 200 kVA; Hochspannung: 200 kV; Hochstrom: 1000 mA; Niederspannungseingang: 380 V / 526 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-300/200 - Leistung: 300 kVA; Hochspannung: 200 kV; Hochstrom: 1500 mA; Niederspannungseingang: 380 V / 790 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-50/300 - Leistung: 50 kVA; Hochspannung: 300 kV; Hochstrom: 170 mA; Niederspannungseingang: 380 V / 132 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-100/300 - Leistung: 100 kVA; Hochspannung: 300 kV; Hochstrom: 333 mA; Niederspannungseingang: 380 V / 263 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-150/300 - Leistung: 150 kVA; Hochspannung: 300 kV; Hochstrom: 500 mA; Niederspannungseingang: 380 V / 395 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-200/300 - Leistung: 200 kVA; Hochspannung: 300 kV; Hochstrom: 667 mA; Niederspannungseingang: 380 V / 526 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃
• YDJ-300/300 - Leistung: 300 kVA; Hochspannung: 300 kV; Hochstrom: 3000 mA; Niederspannungseingang: 380 V / 790 A; Verhältnis: 1000; Temperaturanstieg (30 Min.): 10 ℃

Steuergerät - Umwelt- und Betriebsgrenzen

• Temperaturbereich: 0 ～ 40 ℃
• Höhenlage: < 2000 m
• Relative Luftfeuchtigkeit: < 85%

Hauptspezifikationen (Beispiele für Steuerungs-/Betriebskastenmodelle)

• XC-3/220 - Leistung: 3 kVA; Phase: 1; Leistung: 220 V / 50 Hz; Ausgang: 0-220 V / 15 A; Betrieb: Manuell; Gewicht: 16 kg
• XC-5/220 - Leistung: 5 kVA; Phase: 1; Leistung: 220 V / 50 Hz; Ausgang: 0-220 V / 25 A; Betrieb: Manuell; Gewicht: 18 kg
• TC-10/220 - Leistung: 10 kVA; Phase: 1; Leistung: 220 V / 50 Hz; Ausgang: 0-220 V / 50 A; Betrieb: Manuell; Gewicht: 80 kg
• TC-15/400 - Leistung: 15 kVA; Phase: 2; Leistung: 380 V / 50 Hz; Ausgang: 0-430 V / 60,5 A; Betrieb: Manuell; Gewicht: 90 kg
• TC-20/400 - Leistung: 20 kVA; Phase: 2; Leistung: 380 V / 50 Hz; Ausgang: 0-430 V / 50 A; Betrieb: Manuell; Gewicht: 100 kg
• TC-25/400 - Leistung: 25 kVA; Phase: 2; Leistung: 380 V / 50 Hz; Ausgang: 0-430 V / 62,5 A; Betrieb: Manuell; Gewicht: 120 kg
• TC-30/400 - Leistung: 30 kVA; Phase: 2; Leistung: 380 V / 50 Hz; Ausgang: 0-430 V / 75 A; Betrieb: Manuell; Gewicht: 140 kg
• TC-50/400 - Leistung: 50 kVA; Phase: 2; Leistung: 380 V / 50 Hz; Ausgang: 0-430 V / 125 A; Betrieb: Manuell; Gewicht: 160 kg
• TC-100/400 - Leistung: 100 kVA; Phase: 2; Leistung: 380 V / 50 Hz; Ausgang: 0-430 V / 250 A; Betrieb: Externer Regler; Gewicht: 50 kg

Kenndaten / technische Daten

• Produktreihen: Serie YDJ (ölgefüllte AC/DC-Hipot-Prüftransformatoren mit Digitalanzeige)
• Verwendungszweck: AC/DC-Durchschlagsfestigkeitsprüfung (Hipot) für Mittelspannungsgeräte - Validierung in Industrie und Labor
• Kapazitätsoptionen: Die gezeigten Modelle reichen von 1.5 kVA bis 300 kVA (mehrere Modellvarianten aufgelistet)
• Hochspannung: verfügbare Konfigurationen von 50 kV bis 300 kV (modellabhängig)
• Niederspannungseingangsoptionen: typischerweise 200 V (einphasig) oder 380 V (dreiphasig) je nach Modell
• Betriebsart: manuelle Schaltkästen; einige Schaltkästen unterstützen externe Regler
• Temperaturanstieg (30 Min.): typischerweise 10 ℃ bei allen aufgeführten YDJ-Modellen
• Umgebungsgrenzwerte für Schaltkästen: 0-40 ℃; Höhe < 2000 m; relative Luftfeuchtigkeit < 85%
• Verfügbare Produktdokumente auf der Seite: Benutzerhandbuch und Kalibrierungszertifikat (siehe Dokumentenlinks)
