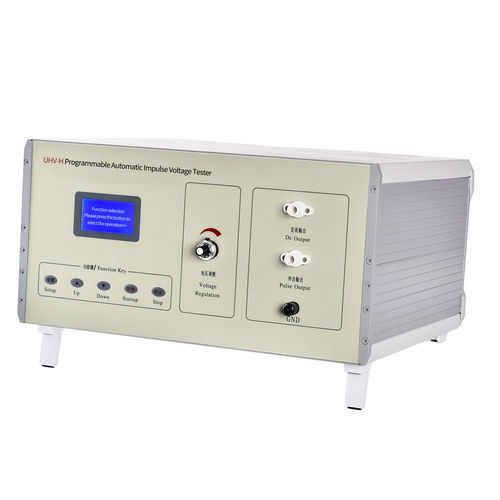

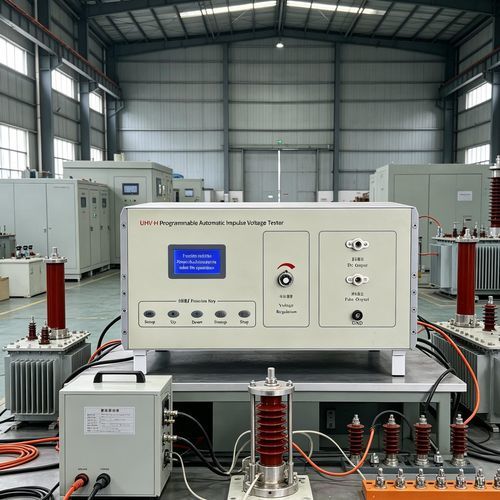

Spannungsimpuls-Tester UHV

elektrische SicherheitHochspannungStoßwellen

Der programmierbare automatische Impuls-Spannungstester der UHV series ist ein Hochspannungs-Impulsgenerator für Dielektrizitätsfestigkeitsprüfungen und Sicherheitszertifizierungen von elektrischen Geräten. Er bietet manuelle, automatische und programmierbare Betriebsarten über ein intuitives LCD-/Tasten‑HMI und ist für industrielle Prüfabläufe ausgelegt.

Anwendungen

• Dielektrizitätsfestigkeitsprüfung und Sicherheitszertifizierung für EV-Ladegeräte und Ladestationen.
• Prüfung von Photovoltaik- und Solaranlagen.
• Prüfung von Niederspannungs-Schaltanlagen und Verteilern, einschließlich CCC-Inspektionsabläufen.
• Prüfung von Schutzeinrichtungen, Stromzählern, Motoren und Energiekabeln.
• Prüfung von Fehlerstrom-Schutzeinrichtungen (RCD) und weiteren Schutzvorrichtungen.

Hauptmerkmale

• Mehrmodi-Betrieb: Manuell (Drehknopf), Automatisch (Systemsteuerung) und Programmierbar (PC/Netzwerksteuerung).
• Präzise Spannungsregelung: Konstantspannungsregelung in automatischen/programmierten Modi für feine Impulssteuerung.
• Programmierbare Steuerung: RS-485 / USB-Kommunikation mit anpassbaren Protokollen für ferngesteuerte/computerbasierte Tests (Spannung, Parameter, Trigger).
• Chargen‑Sequenztests: softwareprogrammierbare Sequenzen und Kombinationen mit Echtzeit‑Durchschlagsdaten und grafischem Feedback.
• Automatisierte Berichterstellung: computererzeugte Testberichte mit Spitzenspannung, Frequenz und Intervallmetriken.
• Intelligente Beurteilung: automatische Pass/Fail-Entscheidung basierend auf Impulsstromstärke und Dämpfungsanalyse.
• Wellenformüberwachung: Impuls-Teiler-Schnittstelle zur Oszilloskop-Verfolgung und Ausgangsprüfung.
• 12864 LCD-Display: gleichzeitige Anzeige von DC-Spannung, Impuls-Spannung, Intervallzeit und Impulsfrequenz.
• Lokale Steueroberfläche: Tastenbedienung mit zweisprachigen Menüs (Chinesisch/Englisch) für Exportkonformität.
• Dual-Polarity-Architektur und Doppel-Ausgangsfähigkeit: unabhängige +/- HV‑Quellen und gleichzeitige DC- sowie Impuls‑Erzeugung.
• Durchgängige Kalibrierung und integrierte Selbstkorrekturroutinen zur Erhaltung der Genauigkeit in Echtzeit.

Technische Daten

• Ausgangsspannung (DC): 0 - ±24 kV; Genauigkeit ±3%.
• Impuls-Spitzenwert (programmierbar): ±20 kV; Genauigkeit ±3%F (einstellbar).
• Impuls‑Wellenfrontzeit: 1,2 μs ±30%.
• Impuls‑Wellentailzeit bis Halbwert: 50 μs ±20%.
• Programmierbare Bereichsposition: ±4 kV - ±20 kV, Schritt 1 V.
• Genauigkeit der Programmsteuerung: ±3%.
• Anzahl Impulse (programmierbar): 1 - 9.999.
• Intervallzeit (programmierbar): 5 - 99 s (Standard: 5 s).
• Impuls-Kommunikation: RS-485 und USB.
• Manueller Impuls‑Spitzenwert: ±2 kV - ±20 kV.
• Manuelle Impulsanzahl: 1 - 9.999 (unterstützt kontinuierliche fehlerfreie Impulse).
• Manuelles Intervall: 1 - 99 s.
• Einstellbereich Leck-/Durchbruchstrom: 30 mA - 1.200 mA.
• Netzanschluss: AC 220 V ±10%, 50 Hz; Nennleistungsaufnahme 200 VA.
• Umgebungsbedingungen: Umgebungstemperatur 0 - 40 °C; Luftfeuchte < 80%.
• Abmessungen: 450 × 380 × 240 mm.
• Gewicht (Gerät): 12 kg.
