AC-Strom-Zufuhr-Stromquelle DDG-5000A

AC

Produktvorstellung

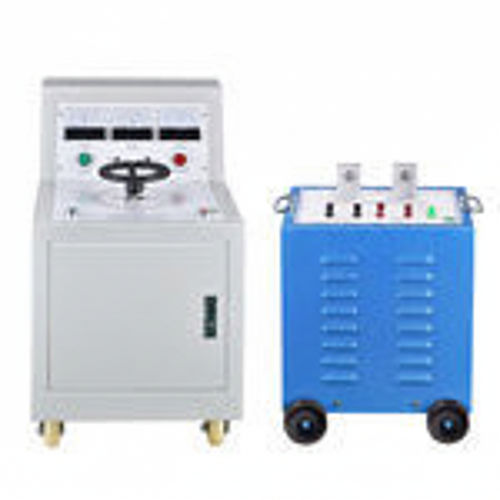

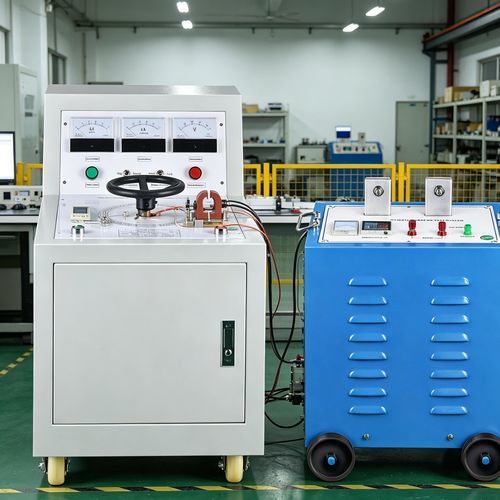

Die Primärstrom-Injektoren der DDG‑Serie sind Prüfgeräte zur Primärstrominjektion und Starkstromgeneratoren für Inbetriebnahme, Prüfungen und Diagnosearbeiten in Energieanlagen, Umspannwerken, Herstellern und Laboren. Verfügbar als integrierte oder geteilte Ausführung decken die DDG-Modelle Ausgangsbereiche von 500 A bis 10000 A und Leistungen von 3 kVA bis 60 kVA ab.

Produktmerkmale

• Doppelte Amperemeter zur mehrbereichigen Stromüberwachung und für genaue Messwerte über die Prüfbereiche.
• Stufenlos verstellbarer Autotransformator zur präzisen Ausgangsregelung.
• Einfach bedienbare Drucktasten mit Statusanzeigen für klares Bedien-Feedback.
• Modulares Design: integrierte Einheiten für niedrige Ströme und geteilte (fission) Versionen für hohe Ströme zur Erleichterung von Transport und Kühlung.

Funktionen und Eigenschaften

• Ausgangsfähigkeit: dauerhafte Hochstromausgabe für begrenzte Zeiten oder kurzzeitige Maximalabgabe entsprechend Prüfprotokollen.
• Prüfumfang: Verifikation von Thermorelais, Schaltern, Transformatoren, AC‑Schützern und Schutzschaltungen; direkte Messung des Übersetzungsverhältnisses und der Polarität von Stromwandlern; Schaltzeitenmessung.
• Sicherheitsfunktionen: Erdungserkennung und Nullrückkehrerkennung verhindern Prüfstart bis sichere Bedingungen gegeben sind; Überlastschutz mit automatischer Rückstellung auf Null und akustischer/optischer Alarmierung.
• EMV‑Robustheit: kombinierte Hardware‑ und Softwaremaßnahmen gegen Störungen für stabilen Betrieb in rauen Umgebungen (hohe Temperatur/Feuchte, maritime Bedingungen, extreme Kälte, große Höhe).
• Diagnose und Optionen: automatische Fehlerdiagnose, optionale Fernkommunikation, Türverriegelungsalarm, Schnittstelle zur Spannungsprüfung.
• Transportfähigkeit: kompakte Abmessungen bei Niedrigstrommodellen; geteilte Bauweise bei Hochstromgeräten zur Erleichterung von Handling und Kühlung.

Anwendungsbereiche

• Kurzschlussprüfungen an Leistungstransformatoren, Leistungsschaltern, Trennschaltern und Stromwandlern zur Überprüfung dynamischer und thermischer Stabilität.
• Überprüfung der Schutzrelais durch Bereitstellung kalibrierter Hochstromsignale.
• Bewertung von Alterungserscheinungen bei Geräten durch Belastungsprüfungen mit hohen Strömen.
• Prüfungen der Überlastfähigkeit von Motoren in Produktion und Qualitätssicherung.
• Leistungsprüfungen von Generatoren unter simulierten Lastbedingungen.
• R&D‑Validierung und Typprüfungen elektrischer Geräte.
• Lehre und Laborversuche an Hochschulen und Berufsfachschulen.

Technische Parameter (Sonderparameter anpassbar)

• DDG-500: Leistung 3 kVA; Primär V1 220 V / A1 15 A; Sekundär V2 6 V / A2 500 A; Ausgang 500 A; Abmessungen 430×338×550 mm; Gewicht 48 kg; Aufbau: integriert.
• DDG-1000: Leistung 6 kVA; Primär 220 V / 27 A; Sekundär 6 V / 1000 A; Ausgang 1000 A; Abmessungen 500×380×600 mm; Gewicht 80 kg; Aufbau: integriert.
• DDG-2500: Leistung 15 kVA; Primär 380 V / 39,5 A; Sekundär 6 V / 2500 A; Ausgang 2500 A; Abmessungen 600×430×790 mm; Gewicht 145 kg; Aufbau: integriert.
• DDG-4000: Leistung 24 kVA; Primär 380 V / 63 A; Sekundär 6 V / 4000 A; Ausgang 4000 A; Abmessungen 640×450×820 mm; Gewicht 180 kg; Aufbau: integriert oder geteilt.
• DDG-5000: Leistung 30 kVA; Primär 380 V / 79 A; Sekundär 6 V / 5000 A; Ausgang 5000 A; Abmessungen 600×430×900 mm & 300×500×500 mm; Gewicht 145 kg & 135 kg; Aufbau: geteilt.
• DDG-6000: Leistung 36 kVA; Primär 380 V / 95 A; Sekundär 6 V / 6000 A; Ausgang 6000 A; Abmessungen 600×430×900 mm & 300×500×500 mm; Gewicht 150 kg & 140 kg; Aufbau: geteilt.
• DDG-8000: Leistung 48 kVA; Primär 380 V / 126 A; Sekundär 6 V / 8000 A; Ausgang 8000 A; Abmessungen 600×450×950 mm & 350×550×550 mm; Gewicht 180 kg; Aufbau: geteilt.
• DDG-10000: Leistung 60 kVA; Primär 380 V / 158 A; Sekundär 6 V / 10000 A; Ausgang 10000 A; Abmessungen 800×600×1100 mm & 380×550×600 mm; Gewicht 200 kg; Aufbau: geteilt.

Häufig gestellte Fragen (Zusammenfassung)

• Wie wählt man den geeigneten Strom: nach dem Nennstrom des zu prüfenden Geräts; empfohlen ≈1,2× Nennstrom für stabile Prüfungen.
• Betriebsdauer: die meisten Modelle sind für Kurzzeit- oder Intervallbetrieb ausgelegt; für Langzeitprüfungen Modelle mit Zwangskühlung oder höherer Leistung wählen.
• Ausgangsstabilität: Regelung über Autotransformator und Steuerungselektronik sorgt für gleichmäßige, stabile Ausgangswerte.
• Sicherheit: Geräte bieten Schutz bei Überstrom, Überhitzung und Kurzschluss; Erdungs- und Nullrückkehrprüfung vor Testbeginn.
• Mobilität: integrierte Einheiten für ≤1000 A; geteilte Bauweise für hohe Ströme zur Erleichterung von Transport und Kühlung.
• Wartung: regelmäßige Kontrolle der Anschlussklemmen, Reinigung und Sicherstellung der Belüftung/Wärmeabfuhr.

Spezifikationen / technische Merkmale

• Serie: DDG (Modelle DDG-500 bis DDG-10000).
• Leistungsbereich: 3–60 kVA.
• Primärspannung: typ. 220 V oder 380 V, je nach Modell.
• Sekundärspannung: typ. 6 V.
• Ausgangsstrombereich: 500–10000 A, modellabhängig.
• Aufbau: integrierte Einheit oder geteilte/fission Version je nach Kapazität.
