Hochspannungs-Dielektrimeter SBF

ACfür die elektrische KonformitätMehrpunkt

Produktvorstellung

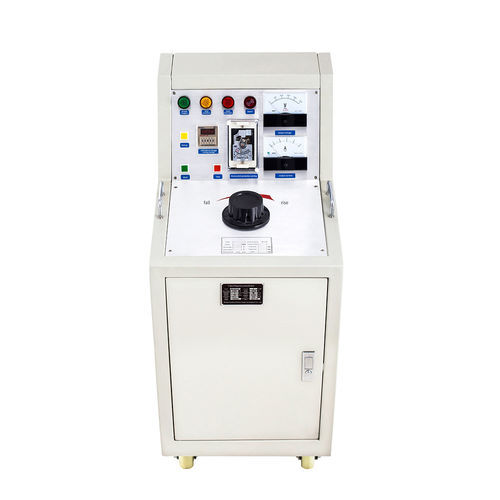

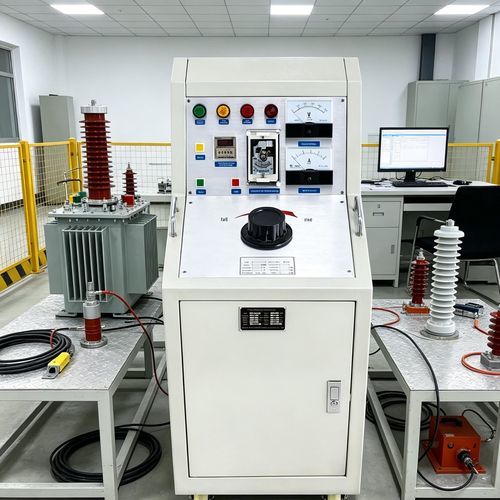

Der SBF Dreifachfrequenz Induktions‑HV‑Tester (Widerstandsspannungsprüfer / Hochspannungs‑Generator) ist eine transformerartige Prüfeinheit, die für induktive Durchschlag‑/Widerstandsspannungsprüfungen von Spannungswandlern, Phasenaufteilungstests an Leistungstransformatoren sowie Induktionstests an Motorwicklungen und kleinen Transformatoren entwickelt wurde. Die Einheit verwendet eine Drei‑Kern‑Fünf‑Säulen‑Magnetstruktur, bei der der Kern oberhalb der Sättigung arbeitet, um die erforderlichen Induktionseigenschaften zu erzeugen. Entwurf in Anlehnung an GB311‑61 und präventive Prüfanforderungen für elektrische Ausrüstungen. Kann auch als kurzzeitige 150‑Hz‑Stromquelle für Prüfaufbauten dienen.

Anwendungen

• Frequenzverdopplende induktive Durchschlagprüfungen für Spannungswandler (üblich bei 35–220 kV Kaskadenprüfungen).
• Phasenspaltungs‑ und frequenzverdopplende Induktionsprüfungen für Leistungstransformatoren.
• Induktive Spannungsprüfungen für andere Spulen‑Elektroprodukte sowie Induktionstests an Motorwicklungen und kleinen Transformatoren.

Technische Parameter

• Eingangsspannung: Drehstrom 380 V, 50 Hz.
• Ausgangsspannung (einphasig, 150 Hz): 300 V / 500 V / 800 V / 1000 V (für höhere Spannungen externen Spannungswandler erforderlich).
• Ausgangskapazität: 20 % der Nennleistung des Produkts (kurzzeitiger Betrieb).
• Klirrfaktor: <5%–8%.
• Leerlaufzulässige Betriebszeit: ≤5 Minuten.
• Typische Prüfdauer bei Nennspannung: 40 Sekunden.

Hauptmerkmale

• Drei‑Kern‑Fünf‑Säulen‑Konstruktion; Kern arbeitet oberhalb der Sättigung zur Erzielung der induktiven Funktion bei Frequenzverdopplungstests.
• Beurteilung der Haupt‑ und Sekundärisolationsfestigkeit; Durchführung von Induktionstests an Motorwicklungen und kleinen Transformatoren.
• Kann als kurzzeitige 150‑Hz‑Stromquelle in spezifischen Prüfaufgaben verwendet werden.

Normen & technische Spezifikationen

• Referenznormen: GB311‑61 und relevante präventive Prüfanforderungen für elektrische Ausrüstungen.
• Modell/Serie: SBF.
• Hersteller: Wuhan UHV.
• Verwendungszwecke: AC‑Induktions‑Widerstandsspannungsprüfungen für 35–220 kV Kaskaden‑Spannungswandler; Induktionstests an Motorwicklungen und kleinen Transformatoren; kurzzeitige 150‑Hz‑Versorgung für Prüfungen.
• Eingang: 3×380 V, 50 Hz.
• Ausgänge: 300/500/800/1000 V einphasig @150 Hz (externes Step‑up bei höheren Spannungen).
• Ausgangskapazität: 20 % der Nennleistung.
• Klirrfaktor: <5%–8%.
• Leerlaufbetriebszeit Grenze: ≤5 Minuten; Prüfdauer bei Nennspannung: typischerweise 40 Sekunden.
