Hochspannungs-Dielektrimeter YDQ series

DCAC

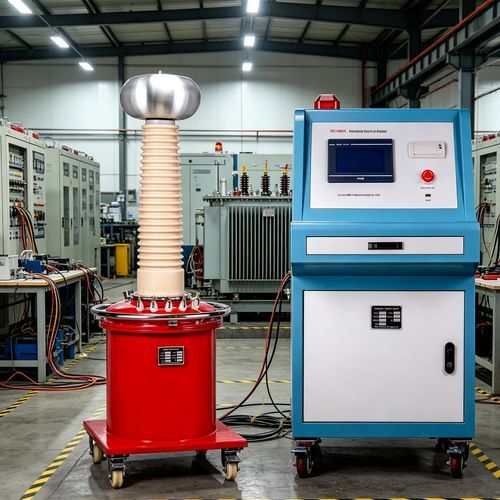

Das aufblasbare AC/DC-Hipot-Prüfgerät YDQ ist eine Serie von gasaufgeblasenen Hochspannungs-Prüftransformatoren, die für die Prüfung elektrischer Geräte und die vorbeugende Wartung entwickelt wurden. Es bietet ein kompaktes, leichtes, ölfreies Design mit hoher Durchschlagsfestigkeit, das sich für den Betrieb vor Ort und raue Klimabedingungen eignet. Technische Parameter

• Spannungsklasse: 10kV - 300kV
• Leistungsbereich: 1 - 500 kVA
• Impedanzspannung: ≤ 8%
• Nulllaststrom: < 7%
• Produkttyp: AC; AC & DC; AC Kaskade; AC DC Kaskade

Hauptspezifikationen (pro Modell)

• YDQ-1.5/50 - Leistung: 1,5 kVA; HV: 50 kV; HV-Strom: 30 mA; Eingang: 200 V, 7,5 A; Verhältnis: 500; Temperaturanstieg (30 min): 10 ℃
• YDQ-3/50 - Leistung: 3 kVA; HV: 50 kV; HV-Strom: 60 mA; Eingang: 200 V, 15 A; Verhältnis: 500; Temperaturanstieg (30 min): 10 ℃
• YDQ-5/50 - Leistung: 5 kVA; HV: 50 kV; HV-Strom: 100 mA; Eingang: 200 V, 25 A; Verhältnis: 500; Temperaturanstieg (30 min): 10 ℃
• YDQ-10/50 - Leistung: 10 kVA; HV: 50 kV; HV-Strom: 200 mA; Eingang: 200 V, 50 A; Verhältnis: 500; Temperaturanstieg (30 min): 10 ℃
• YDQ-20/50 - Leistung: 20 kVA; HV: 50 kV; HV-Strom: 400 mA; Eingang: 400 V, 53 A; Übersetzungsverhältnis: 500; Temperaturanstieg (30 min): 10 ℃
• YDQ-30/50 - Leistung: 30 kVA; HV: 50 kV; HV-Strom: 600 mA; Eingang: 400 V, 79 A; Übersetzungsverhältnis: 500; Temperaturanstieg (30 min): 10 ℃
• YDQ-50/50 - Leistung: 50 kVA; HV: 50 kV; HV-Strom: 1000 mA; Eingang: 400 V, 12 A; Übersetzungsverhältnis: 500; Temperaturanstieg (30 min): 10 ℃
• YDQ-5/100 - Leistung: 5 kVA; HV: 100 kV; HV-Strom: 50 mA; Eingang: 200 V, 25 A; Übersetzungsverhältnis: 1000; Temperaturanstieg (30 min): 10 ℃
• YDQ-10/100 - Leistung: 10 kVA; HV: 100 kV; HV-Strom: 100 mA; Eingang: 200 V, 50 A; Verhältnis: 1000; Temperaturanstieg (30 min): 10 ℃
• YDQ-20/100 - Leistung: 20 kVA; HV: 100 kV; HV-Strom: 200 mA; Eingang: 200 V, 53 A; Verhältnis: 1000; Temperaturanstieg (30 min): 10 ℃
• YDQ-30/100 - Leistung: 30 kVA; HV: 100 kV; HV-Strom: 300 mA; Eingang: 400 V, 79 A; Übersetzungsverhältnis: 1000; Temperaturanstieg (30 min): 10 ℃
• YDQ-50/100 - Leistung: 50 kVA; HV: 100 kV; HV-Strom: 500 mA; Eingang: 400 V, 132 A; Übersetzungsverhältnis: 1000; Temperaturanstieg (30 min): 10 ℃
• YDQ-20/150 - Leistung: 20 kVA; HV: 150 kV; HV-Strom: 133 mA; Eingang: 400 V, 53 A; Übersetzungsverhältnis: 1500; Temperaturanstieg (30 min): 10 ℃
• YDQ-30/150 - Leistung: 30 kVA; HV: 150 kV; HV-Strom: 200 mA; Eingang: 400 V, 80 A; Übersetzungsverhältnis: 1500; Temperaturanstieg (30 min): 10 ℃
• YDQ-50/150 - Leistung: 50 kVA; HV: 150 kV; HV-Strom: 333 mA; Eingang: 400 V, 132 A; Übersetzungsverhältnis: 1500; Temperaturanstieg (30 min): 10 ℃
• YDQ-100/150 - Leistung: 100 kVA; HV: 150 kV; HV-Strom: 667 mA; Eingang: 400 V, 263 A; Übersetzungsverhältnis: 1500; Temperaturanstieg (30 min): 10 ℃
• YDQ-50/200 - Leistung: 50 kVA; HV: 200 kV; HV-Strom: 250 mA; Eingang: 400 V, 132 A; Übersetzungsverhältnis: 2000; Temperaturanstieg (30 min): 10 ℃
• YDQ-100/200 - Leistung: 100 kVA; HV: 200 kV; HV-Strom: 500 mA; Eingang: 400 V, 263 A; Übersetzungsverhältnis: 2000; Temperaturanstieg (30 min): 10 ℃
• YDQ-150/200 - Leistung: 150 kVA; HV: 200 kV; HV-Strom: 750 mA; Eingang: 400 V, 395 A; Übersetzungsverhältnis: 2000; Temperaturanstieg (30 min): 10 ℃
• YDQ-200/200 - Leistung: 200 kVA; HV: 200 kV; HV-Strom: 1000 mA; Eingang: 400 V, 526 A; Übersetzungsverhältnis: 2000; Temperaturanstieg (30 min): 10 ℃
• YDQ-300/200 - Leistung: 300 kVA; HV: 200 kV; HV-Strom: 1500 mA; Eingang: 400 V, 790 A; Übersetzungsverhältnis: 2000; Temperaturanstieg (30 min): 10 ℃
• YDQ-50/300 - Leistung: 50 kVA; HV: 300 kV; HV-Strom: 170 mA; Eingang: 400 V, 132 A; Übersetzungsverhältnis: 3000; Temperaturanstieg (30 min): 10 ℃
• YDQ-100/300 - Leistung: 100 kVA; HV: 300 kV; HV-Strom: 333 mA; Eingang: 400 V, 263 A; Übersetzungsverhältnis: 3000; Temperaturanstieg (30 min): 10 ℃
• YDQ-150/300 - Leistung: 150 kVA; HV: 300 kV; HV-Strom: 500 mA; Eingang: 400 V, 395 A; Übersetzungsverhältnis: 3000; Temperaturanstieg (30 min): 10 ℃
• YDQ-200/300 - Leistung: 200 kVA; HV: 300 kV; HV-Strom: 667 mA; Eingang: 400 V, 526 A; Übersetzungsverhältnis: 3000; Temperaturanstieg (30 min): 10 ℃
• YDQ-300/300 - Leistung: 300 kVA; HV: 300 kV; HV-Strom: 1000 mA; Eingang: 400 V, 790 A; Übersetzungsverhältnis: 3000; Temperaturanstieg (30 min): 10 ℃

Merkmale

• Kleine Größe, geringes Gewicht
• Rein, ölfrei, wartungsfrei
• Unempfindlich gegenüber rauem Klima; geeignet für die Handhabung vor Ort und für Vor-Ort-Prüfungen
• Dielektrische Festigkeit deutlich höher als beim Öltyp; minimale Korona

Merkmale / Technische Daten

• Serie: gasbefüllte (aufblasbare) Hochspannungs-Prüftransformatoren (YDQ-Serie)
• Anwendungen: Prüfung elektrischer Geräte und präventive Tests; höhere Spannungsklassen, bei denen herkömmliche Öl-/Trocken-Prüftransformatoren durch Volumen, Gewicht und Funktionen eingeschränkt sind
• Verfügbare Varianten: mehrere YDQ-Modellbezeichnungen für die HV-Klassen 50 kV bis 300 kV und Kapazitäten von 1,5 kVA bis 300 kVA
