AC-Strom-Zufuhr-Stromquelle DDL

programmierbarAC

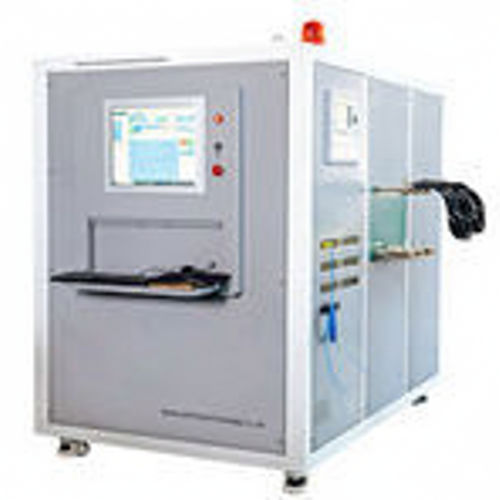

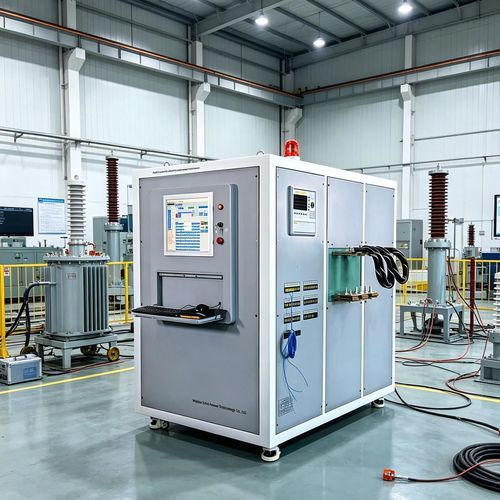

Produktvorstellung Die Serie DDL ist ein vollautomatisches Prüfgerät zur Messung des Temperaturanstiegs, entwickelt für elektrische Inbetriebnahmen unter hohen Strömen und für Temperaturanstiegstests an Hochspannungsanwendungen. Geeignet für Kraftwerke, Umspannwerke, Hersteller elektrischer Anlagen, Forschungsinstitute und Prüflabore; das System ist für kurzzeitigen oder intermittierenden Betrieb ausgelegt und lässt sich in industrielle Prüfabläufe integrieren.

Produkteigenschaften

• Automatische Korrektur von Stromabweichungen nach Vorgabe des Sollwertes.
• Elektrische Steuerung des Spannungsanstiegs/-abfalls zur Regelung des Ausgangsstroms; Regelgenauigkeit konfigurierbar.
• Nullstart-Schutz zur Verhinderung unsicherer Starts.
• Einspeisung und Ausgangsstrom werden über PC-Software mit Genauigkeitsklasse 0,5 angezeigt.
• Unabhängige Versuchsdauer-Einstellung mit Alarmfunktion und automatischem Stopp.

Technische Parameter
Wesentliche Spezifikationen
Eingangsspannung: Dreiphasig, vier Leiter AC 380 V
Nennfrequenz: 50 Hz
Gesamtsystemleistung: 189 kW
Gesamtsystemstrom: 287 A
Systemwirkfaktor: cosφ = 0,8

Ölgetauchter induktiver Spannungsregler
Nennleistung: 63 kVA
Ausgangsspannung: 0–430 V
Ausgangsstrom: 0–166 A
Wellenformverzerrung: ≤3%
Anlaufspannung: ≤1%
Kurzschlussimpedanz: ≤7%

Trockener Stromverstärker (Dry-type current booster)
Nennleistung: 63 kVA
Ausgangsleiterspannung: 10 V
Ausgangsstrom: 0–6300 A (modellabhängig)
Nenneingangsspannung: 380 V
Leerlaufverluste: <4%
Nenn-Eingangsstrom: 166 A
Kurzschlussimpedanz: ≤5%
Kühlverfahren: Trocken, luftgekühlt

Gerätefunktionen und praktische Merkmale

• Stufenlose, kontinuierliche Stromregelung für Prüfungen an Kleinstromanschlüssen und großen Sammelschienen mit demselben Gerät.
• Mehrkanal-Thermoelemente erfassen Temperaturdaten synchron und zeigen mehrpunktige Temperaturanstiegskurven in Echtzeit an.
• Voreinstellung der Prüfzeit gemäß nationaler Norm; das System reduziert den Strom und stoppt automatisch am Prüfende.
• Sanfter Stromanstieg ohne Einschaltimpulse, Vermeidung von sofortigen Schäden an Kontaktflächen durch hohe Stromspitzen.
• Luftgekühlter Schrank mit temperatursteuerbarer Konstruktion für dauerhafte Vollastprüfungen und Serienbetrieb.

Anwendungsszenarien

• Schaltanlagenhersteller: Chargenprüfungen des Temperaturanstiegs von fertig montierten Leistungsschaltern und Buskanälen vor Versand.
• Kupferstangen-Verarbeiter: Prüfungen zur Strombelastbarkeit und Erwärmung von Sammelschienen.
• Drittprüflabore: Typ- und Werksprüfungen von Schaltanlagen und Trennern mit Temperaturanstiegspunkten.

Vorsichtsmaßnahmen

• Beim Auspacken elektrische Komponenten und Kontaktstellen auf Transportschäden oder schlechten Kontakt prüfen.
• Vor Inbetriebnahme Kontaktzustand aller elektrischen Geräte prüfen, insbesondere Kohlebürsten/Kontakte des Spannungsreglers.
• Relevante Betriebsanweisungen strikt befolgen; unbefugter Betrieb oder Betrieb ohne Sicherheitsaufsicht ist verboten.
• Gerät an einem gut belüfteten, trockenen Ort ohne korrosive Gase lagern.

Häufig gestellte Fragen

• Was ist ein vollautomatisches Temperaturanstiegsprüfgerät? Ein intelligentes Prüfsystem für Temperaturanstiegsprüfungen an elektrischen Geräten mit hoher Stromausgabe, automatischer Temperaturerfassung, Echtzeitüberwachung, automatischer Steuerung und Berichtserstellung.
• Unterstützt es langzeitigen Dauerbetrieb? Ja; ausgelegt mit leistungsstarker Stromversorgung und effizienter Wärmeabfuhr für längere Dauerprüfungen.
• Wie hoch ist der maximale Ausgangsstrom? Unterschiedliche Spezifikationen sind möglich; Ausgangsstrom kann kundenspezifisch bis z. B. 500 A, 1 000 A, 3 000 A, 5 000 A, 10 000 A oder höher ausgelegt werden.
• Wie viele Temperaturpunkte können gleichzeitig gemessen werden? Konfigurierbare Kanäle z. B. 8, 16, 32, 64 oder mehr für Mehrpunktüberwachung.
• Wie wird ein stabiler Ausgangsstrom sichergestellt? Hochpräzise Konstantstromregelung kombiniert mit automatischem Rückführungsregler gewährleistet stabilen Strom während der Prüfung.

Technische Daten / Merkmale

• Modell / Serie: DDL series
• Eingangsspannung: Dreiphasig vierleiter AC 380 V
• Nennfrequenz: 50 Hz
• Gesamtsystemleistung: 189 kW
• Gesamtsystemstrom: 287 A
• Leistungsfaktor: cosφ = 0,8
• Ölregler: 63 kVA, 0–430 V, 0–166 A
• Trockener Stromverstärker: 63 kVA, 10 V Leitung, 0–6300 A, luftgekühlt
• Steuerung & Anzeige: PC-Software, Genauigkeit 0,5; Nullstart-Schutz; automatische Stromregelung
