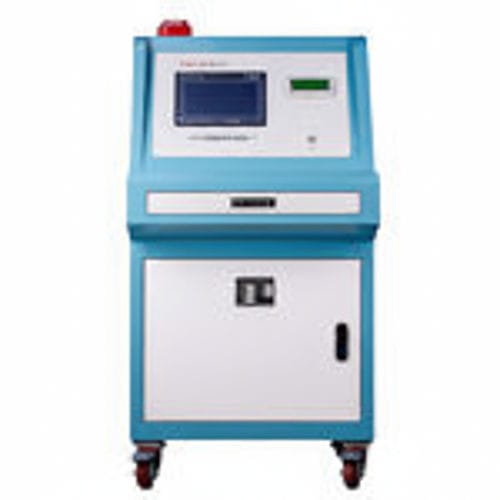

Steuerschrank TC-15KVA

einteilig

Die automatische GY-Steuerkonsole für Leistungsfrequenz-Widerstandsspannungsprüfungen ist eine vollautomatische Konsole zur Durchführung von Netzfrequenz-Isolationsprüfungen an elektrischen Produkten, Komponenten und Isoliermaterialien zur Beurteilung der Isolationsintegrität und Überspannungstoleranz. Sie ist für Fertigungslinien, Qualitätskontrolle und Prüflabore ausgelegt und bietet Touch-Bedienung, aktive Sicherheitsüberwachung, akustische/optische Alarme, integrierten Drucker, USB-Export sowie Hardware-/Software-Anti-Interferenz-Design für stabile Einsätze.

Hauptmerkmale

• 7" hochauflösendes Touch-Interface mit hellem 800×480 Vollfarben-PLC-Display, einheitliche Anzeige von Spannung, Strom, Zeit, Status und Hinweisen.
• Touch-gesteuerte Bedienung für direkte Parametereingabe und Funktionssteuerung.
• Windows XP OS mit vereinfachter Bedienoberfläche für gängige Prüfabläufe.
• Passwortgeschützte digitale Kalibrierung als Ersatz für analoge Potentiometer zur präzisen Feldanpassung.
• Programmierbares VT-Transformatorverhältnis mit Passwortschutz zur Unterstützung mehrerer Spannungstransformatoren an einer Konsole.
• Geführte Arbeitsabläufe und Statushinweise, die den Betrieb ohne Handbuch ermöglichen.
• Aktive Sicherheitsüberwachung mit Echtzeit-Anzeige "Test-in-Progress" und kontinuierlichen Warnungen für den Bediener.
• Akustische und visuelle Alarmfunktionen bei Prüfabweichungen.
• Auto-Timing & Zero-Return (STOPWATCH-Modus): automatische Zeitnahme bei Zielspannung, Ergebnisanzeige und automatisches Zurücksetzen auf Null.
• Manuelle Spannungsrampe über Stufentasten mit automatischer Grenzerkennung und Überspannungsschutz.
• Intelligente Rampensteuerung: automatische Reduktion der Anstiegsrate bei 90 % der Zielspannung zur Sicherstellung der Spannungsgenauigkeit.
• Einstellbare Anstiegs-/Boost-Geschwindigkeit zur optimalen Anpassung an den Prüftransformator.
• Anti-Interference-Design mit kombinierter Hardware-/Software-Rauschunterdrückung für EMI-Umgebungen.
• Integrierter Drucker für sofortigen Ausdruck von Prüfdaten, Datum und Parametern; USB-Ausgabe für Langzeitarchivierung.

Typische Einsatzgebiete

• Produktionsprüfungen und End-of-Line-Tests.
• Eingangsprüfung von elektrischen Bauteilen und Isoliermaterialien.
• Qualitätssicherung und Konformitätsprüfung für Produktsicherheit.
• Laborprüfungen und F&E.

Technische Daten

• Nennleistung: 10~300 kVA
• Low-tension current: 0~790 A
• VLDOTM: 0~250 V ; 0~430 V
• Instrument voltage: 0~100 V
• Messgenauigkeit Spannung Konsole: 0,5 % FS ± 3 Zeichen
• Messgenauigkeit Strom Konsole: 0,5 % FS ± 3 Zeichen
• Systemmessgenauigkeit: 1,5 % FS ± 3 Zeichen
• Prüfzeitbereich: 0–3 Stunden 59 Minuten 59 Sekunden
• Versorgungsspannung: AC 220 V ±10 % ; AC 380 V ±10 % ; 50 Hz ±1 Hz
