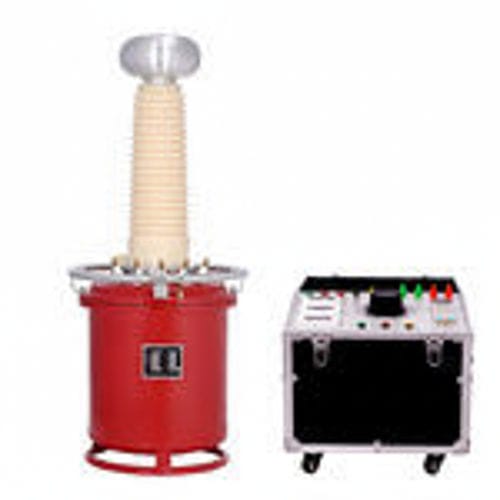

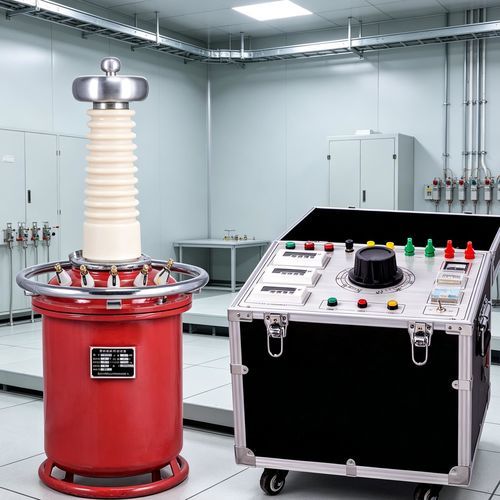

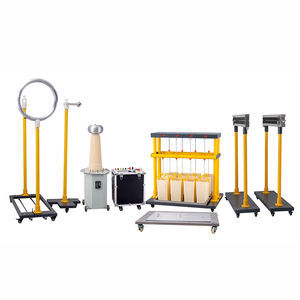

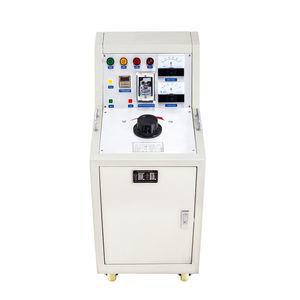

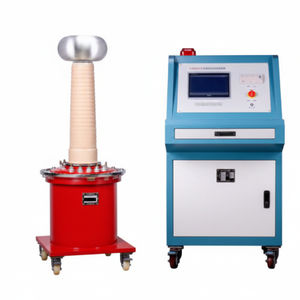

Hochspannungs-Dielektrimeter YDQ 10kVA

DCAC

Das YDQ 10 kVA mit Digitalanzeige AC/DC — Hochspannungsprüfgerät ist eine Baureihe leistungsfähiger Prüfgeräte zur präzisen Prüfung der dielektrischen Festigkeit großer elektrischer Anlagen in Laboren, Industrie und Versorgungsnetzen. Es kombiniert bis zu 10 kVA Leistung mit digitaler Anzeige und wählbaren AC-/DC-Betriebsarten für verlässliche Hochspannungsprüfungen.

Technische Parameter

• Spannungsklasse: 10 kV – 300 kV
• Leistungsbereich: 1 – 500 kVA
• Impedanzspannung: ≤ 8%
• Leerlaufstrom: < 7%
• Produktarten: AC, AC & DC, AC-Kaskade, AC/DC-Kaskade

Hauptspezifikationen

• YDQ-1.5/50 — Leistung: 1.5 kVA; HV: 50 kV; HV-Strom: 30 mA; Eingangs: 200 V / 7.5 A; Übersetzung: 500; Temperaturerhöhung (30 min): 10 ℃
• YDQ-3/50 — Leistung: 3 kVA; HV: 50 kV; HV-Strom: 60 mA; Eingangs: 200 V / 15 A; Übersetzung: 500; Temperaturerhöhung (30 min): 10 ℃
• YDQ-5/50 — Leistung: 5 kVA; HV: 50 kV; HV-Strom: 100 mA; Eingangs: 200 V / 25 A; Übersetzung: 500; Temperaturerhöhung (30 min): 10 ℃
• YDQ-10/50 — Leistung: 10 kVA; HV: 50 kV; HV-Strom: 200 mA; Eingangs: 200 V / 50 A; Übersetzung: 500; Temperaturerhöhung (30 min): 10 ℃
• YDQ-20/50 — Leistung: 20 kVA; HV: 50 kV; HV-Strom: 400 mA; Eingangs: 200 V / 53 A; Übersetzung: 500; Temperaturerhöhung (30 min): 10 ℃
• YDQ-30/50 — Leistung: 30 kVA; HV: 50 kV; HV-Strom: 600 mA; Eingangs: 400 V / 79 A; Übersetzung: 500; Temperaturerhöhung (30 min): 10 ℃
• YDQ-50/50 — Leistung: 50 kVA; HV: 50 kV; HV-Strom: 1000 mA; Eingangs: 400 V / 12 A; Übersetzung: 500; Temperaturerhöhung (30 min): 10 ℃
• YDQ-5/100 — Leistung: 5 kVA; HV: 100 kV; HV-Strom: 50 mA; Eingangs: 200 V / 25 A; Übersetzung: 1000; Temperaturerhöhung (30 min): 10 ℃
• YDQ-10/100 — Leistung: 10 kVA; HV: 100 kV; HV-Strom: 100 mA; Eingangs: 200 V / 50 A; Übersetzung: 1000; Temperaturerhöhung (30 min): 10 ℃
• YDQ-20/100 — Leistung: 20 kVA; HV: 100 kV; HV-Strom: 200 mA; Eingangs: 200 V / 53 A; Übersetzung: 1000; Temperaturerhöhung (30 min): 10 ℃
• YDQ-30/100 — Leistung: 30 kVA; HV: 100 kV; HV-Strom: 300 mA; Eingangs: 300 V / 79 A; Übersetzung: 1000; Temperaturerhöhung (30 min): 10 ℃
• YDQ-50/100 — Leistung: 50 kVA; HV: 100 kV; HV-Strom: 500 mA; Eingangs: 500 V / 132 A; Übersetzung: 1000; Temperaturerhöhung (30 min): 10 ℃
• YDQ-100/150 — Leistung: 100 kVA; HV: 150 kV; HV-Strom: 150 mA; Eingangs: 667 V / 263 A; Übersetzung: 1500; Temperaturerhöhung (30 min): 10 ℃
• YDQ-50/150 — Leistung: 50 kVA; HV: 150 kV; HV-Strom: 150 mA; Eingangs: 333 V / 132 A; Übersetzung: 1500; Temperaturerhöhung (30 min): 10 ℃
• YDQ-30/150 — Leistung: 30 kVA; HV: 150 kV; HV-Strom: 150 mA; Eingangs: 200 V / 80 A; Übersetzung: 1500; Temperaturerhöhung (30 min): 10 ℃
• YDQ-50/150 — Leistung: 50 kVA; HV: 150 kV; HV-Strom: 333 mA; Eingangs: 500 V / 132 A; Übersetzung: 1500; Temperaturerhöhung (30 min): 10 ℃
• YDQ-100/150 — Leistung: 100 kVA; HV: 150 kV; HV-Strom: 667 mA; Eingangs: 667 V / 263 A; Übersetzung: 1500; Temperaturerhöhung (30 min): 10 ℃
• YDQ-50/200 — Leistung: 50 kVA; HV: 200 kV; HV-Strom: 200 mA; Eingangs: 250 V / 132 A; Übersetzung: 2000; Temperaturerhöhung (30 min): 10 ℃
• YDQ-100/200 — Leistung: 100 kVA; HV: 200 kV; HV-Strom: 500 mA; Eingangs: 500 V / 263 A; Übersetzung: 2000; Temperaturerhöhung (30 min): 10 ℃
• YDQ-150/200 — Leistung: 150 kVA; HV: 200 kV; HV-Strom: 750 mA; Eingangs: 750 V / 395 A; Übersetzung: 2000; Temperaturerhöhung (30 min): 10 ℃
• YDQ-200/200 — Leistung: 200 kVA; HV: 200 kV; HV-Strom: 1000 mA; Eingangs: 1000 V / 526 A; Übersetzung: 2000; Temperaturerhöhung (30 min): 10 ℃
• YDQ-300/200 — Leistung: 300 kVA; HV: 200 kV; HV-Strom: 1500 mA; Eingangs: 1500 V / 790 A; Übersetzung: 2000; Temperaturerhöhung (30 min): 10 ℃
• YDQ-50/300 — Leistung: 50 kVA; HV: 300 kV; HV-Strom: 300 mA; Eingangs: 170 V / 132 A; Übersetzung: 3000; Temperaturerhöhung (30 min): 10 ℃
• YDQ-100/300 — Leistung: 100 kVA; HV: 300 kV; HV-Strom: 300 mA; Eingangs: 333 V / 263 A; Übersetzung: 3000; Temperaturerhöhung (30 min): 10 ℃

Funktionen

• Kompakte Bauform und geringes Gewicht für vereinfachte Handhabung vor Ort.
• Trockendesign: ölfrei, sauber und wartungsarm.
• Für den Feldeinsatz und raue Klimabedingungen geeignet.
• Höhere dielektrische Festigkeit als ölgefüllte Typen; minimale Korona.

Anwendungsbezeichnungen

• Hochspannungsprüfgerät
• Prüftransformator
• Hipot-Testkit

Charakteristika / Technische Daten (kurz)

• Serie: YDQ (mehrere Kapazitäts- und Spannungsvarianten)
• Zweck: Prüfung der dielektrischen Festigkeit großer elektrischer Anlagen in Laboren, Industrie und Versorgungsnetzen
• Typische HV-Bandbreite: 10 kV bis 300 kV
• Leistungsoptionen: 1 kVA bis 300 kVA (modellabhängig)
• Betriebsarten: AC, DC, AC-Kaskade und AC/DC-Kaskade
• Verfügbare Ressourcen: Bedienungsanleitung (PDF), Kalibrierzertifikat (PDF), Demonstrationsvideos
