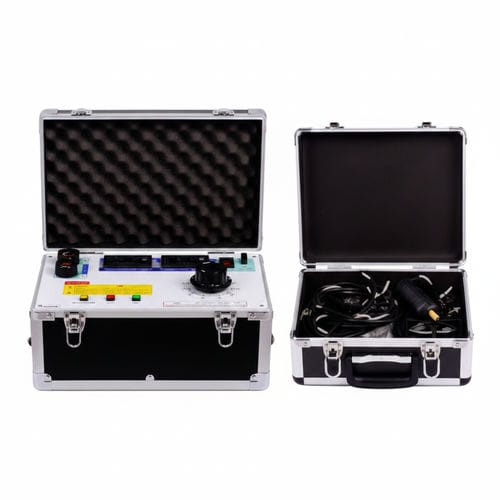

Prüfgerät mittels Primäreinspeisung DDG-1000A

StromKurzschlussautomatisch

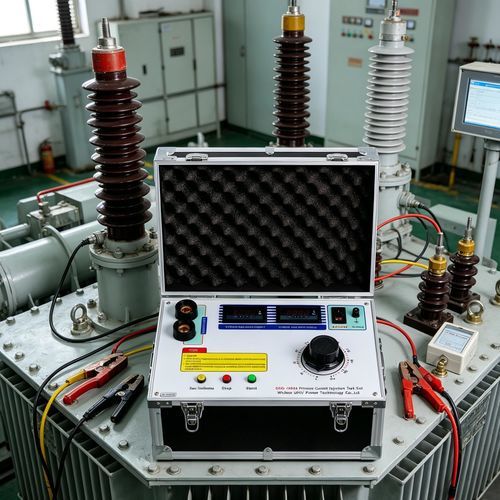

Der DDG-1000A Primärstrom-Injektor Prüfset ist ein Hochstrom-Prüfgerät zur Erzeugung kontrollierter hoher Ströme für Sicherheitsprüfungen, CT-Kalibrierung, Temperaturanstiegstests und Laborversuche in Energieanlagen.

Produktübersicht

• Gerätetyp: Primärstrominjektor / Hochstromgenerator (Stromverstärker / Stromquelle).
• Zweck: Simulation und Bereitstellung extremer Strombedingungen (Kurzschluss, Temperaturanstieg) für Prüfungen, Kalibrierung und Forschung.
• Typische Leistung: modellabhängige Ausgangsströme von 500 A bis 10.000 A; Beispiel DDG-1000: 1000 A, 6 kVA.

Merkmale

• Zwei Amperemeter zur Überwachung über weite Strombereiche.
• Abstimmbarer Autotransformator für feine Einstellung der Ausgangswerte.
• Statusanzeigeleuchten und Drucktastensteuerung für einfache Bedienung.
• Integrale oder teilbare (fission) Bauformen zur Erleichterung von Transport und Handhabung.

Hauptanwendungen

• Thermische und dynamische Stabilitätsprüfungen von Leistungsschaltern, Schaltern und Schützern.
• Kalibrierung und Verhältnisprüfung von Stromwandlern (CT).
• Temperaturanstiegstests für Sammelschienen, Durchführungen und Kabelenden.
• Einstellung und Überprüfung von Schutzrelais.
• Wissenschaftliche Forschung und Laborversuche, die Hochstromquellen erfordern.

Technische Parameter (Serienbeispiele)

• DDG-500 — Leistung: 3 kVA; V1: 220 V; A1: 15 A; V2: 6 V; A2: 500 A; Abmessungen (mm): 430×338×550; Gewicht: 48 kg; Bauweise: integral.
• DDG-1000 — Leistung: 6 kVA; V1: 220 V; A1: 27 A; V2: 6 V; A2: 1000 A; Abmessungen (mm): 500×380×600; Gewicht: 80 kg; Bauweise: integral.
• DDG-2500 — Leistung: 15 kVA; V1: 380 V; A1: 39,5 A; V2: 6 V; A2: 2500 A; Abmessungen (mm): 600×430×790; Gewicht: 145 kg; Bauweise: integral.
• DDG-4000 — Leistung: 24 kVA; V1: 380 V; A1: 63 A; V2: 6 V; A2: 4000 A; Abmessungen (mm): 640×450×820; Gewicht: 180 kg; Bauweise: integral / teilbar.
• DDG-5000 — Leistung: 30 kVA; V1: 380 V; A1: 79 A; V2: 6 V; A2: 5000 A; Abmessungen (mm): 600×430×900 & 300×500×500 (Zweiteilige Option); Gewicht: 145 & 135 kg; Bauweise: teilbar.
• DDG-6000 — Leistung: 36 kVA; V1: 380 V; A1: 95 A; V2: 6 V; A2: 6000 A; Abmessungen (mm): 600×430×900 & 300×500×500; Gewicht: 150 & 140 kg; Bauweise: teilbar.
• DDG-8000 — Leistung: 48 kVA; V1: 380 V; A1: 126 A; V2: 6 V; A2: 8000 A; Abmessungen (mm): 600×450×950 & 350×550×550; Gewicht: 180 kg; Bauweise: teilbar.
• DDG-10000 — Leistung: 60 kVA; V1: 380 V; A1: 158 A; V2: 6 V; A2: 10000 A; Abmessungen (mm): 800×600×1100 & 380×550×600; Gewicht: 200 kg; Bauweise: teilbar.

Eigenschaften / Technische Daten

• Ausgangsstrombereich: typische Sekundärströme von 500 A bis 10.000 A je nach Modell.
• Primärversorgung: üblicherweise 220 V oder 380 V je nach Modell; kVA-Nennwert variiert.
• Sekundärreferenz: V2 typischerweise 6 V für den Injektoranschluss.
• Aufbau: Varianten als Integralgerät (Einheit) oder teilbar (fission) zur Erleichterung des Transports.
• Steuer- und Sicherheitselemente: zwei Amperemeter, einstellbarer Autotransformator, Anzeigeleuchten und Drucktasten.
