DC-Dielektrimeter UHV-282

HochspannungtragbarMehrpunkt

Produktvorstellung:

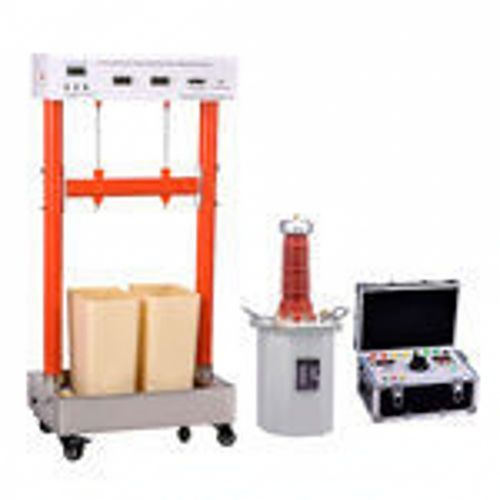

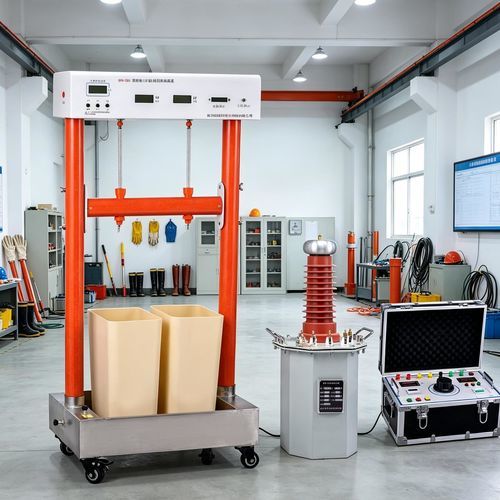

Der UHV-282 ist ein vollautomatisches, auslösebasiertes Prüfgerät für Spannungsfestigkeit, ausgelegt für Isolationsstiefel und -handschuhe. Die Standardausführung unterstützt gleichzeitige Prüfungen von 2 Proben (erweiterbar auf 8 Kanäle auf Anfrage) mit unabhängiger Leckstromüberwachung und automatischem Trennschalter pro Probe. Die Leckstromabtastung und der Auslösemechanismus werden von einer DC 12V Lithiumbatterie gespeist; Kanalwerte werden auf einem hochhellen LED-Modul angezeigt. Das Gerät verfügt über Hoch/Niederspannungstrennung sowie Echtzeitüberwachung von Spannung, Strom und Prüfstatus an jeder Position, um Kontinuität und Sicherheit im Chargentest zu gewährleisten.

Produktparameter:
Ausgelegt für die Dielektrikprüfung von Isolationsstiefeln, Isolationshandschuhen und ähnlichen isolierenden PSA.

Technische Daten:

• Modell: UHV-282
• Versorgung (Support): DC 12V Lithiumbatterie
• Nennspannung: 50 kV
• Maximale Messspanne Leckstrom: 30,0 mA
• Messgenauigkeit Leckstrom: ±1% ±3 Ziffern
• Auflösung Leckstrom: 0,01 mA
• Betriebstemperatur: -10 ℃ bis 40 ℃
• Betriebsfeuchte: ≤90% RH (keine Kondensation)
• Kanäle: Standard 2 Kanäle (erweiterbar auf 8)

Besonderheiten:

• Gleichzeitige Prüfung von 2 Proben als Standard (erweiterbar auf 8) mit unabhängiger Messung des Leckstroms pro Probe.
• Trockenprüfverfahren für Isolationsstiefel: kleine Stahlkugeln in der Stoffinnensohle vermeiden Wasserbefüllung und erleichtern das Trocknen.
• Leckstromabtastung und Auslösemechanismus batteriebetrieben; Batteriestand wird prozentual angezeigt.
• Hoch-/Niederspannungstrennung; Leckstrom pro Kanal auf hochheller LED-Anzeige dargestellt.
• Automatische Trennung einzelner Proben bei Durchschlag oder Überschreitung des Leckstromlimits; nur die betroffene Probe wird abgetrennt, andere Kanäle laufen weiter.
• Auslösestrom kann über die Bedientasten eingestellt werden.
• Spezifisches Edelstahl-Erdungsblech für Stiefeltests und Edelstahl-Behälter für Handschuhtests für sichere, reproduzierbare Handhabung.

Anwendungsszenarien:

• Werksprüfung/Qualitätskontrolle: Spannungsfestigkeitsprüfungen von Isolationsstiefeln und -handschuhen zur Normenkonformitätsüberprüfung.
• Abnahmeprüfung und Inbetriebnahme: Überprüfung der Isolationsleistung neu beschaffter PSA vor Inbetriebnahme.
• Periodische Präventivprüfungen: Erkennung von Alterung, Feuchtigkeit oder Leistungsabfall der Isolation bei im Einsatz befindlichen Artikeln.
• Qualitätsprüfungen und Typprüfungen durch Hersteller und Prüflabore.
• Drittparteienprüfungen und Zertifizierungsstellen für Konformitätsdaten.
• Wartung und Sicherheitsmanagement zur Einrichtung periodischer Prüfprogramme und Verringerung isolationsbedingter Risiken.

Prüfverfahren für Isolationshandschuhe:

• Niederspannungsprüfung: Präventive Prüfspannung 2,5 kV, 1 Minute halten; akzeptabel bei Leckstrom ≤ 2,5 mA (Voreinstellung 2,5 mA).
• Hochspannungsprüfung: Präventive Prüfspannung 8 kV, 1 Minute halten; akzeptabel bei Leckstrom ≤ 9 mA.

FAQs:

• F: Was passiert, wenn eine Probe ausfällt? A: Die automatische Auslösung isoliert die ausgefallene Probe, während die übrigen Proben weiter geprüft werden, um Unterbrechungen zu minimieren.
• F: Zeichnet das Gerät Leckstrom auf? A: Ja. Das System überwacht und zeigt den Leckstrom jedes Kanals während der Prüfung kontinuierlich an.
• F: Welche isolierenden PSA können geprüft werden? A: Isolationsstiefel, Isolationshandschuhe und andere gummibasierte Isolationsprodukte für elektrische Sicherheit.
• F: Sind Prüfspannungsbereiche anpassbar? A: Ja. Ausgangsspannungsbereiche können nach Kundenanforderungen und anwendbaren Normen konfiguriert werden.

Technische Spezifikationen (Abmessungen & Gewicht):

• Außenmaße Prüfgestell: 850×800×110 mm
• Gestell Maße & Gewicht: 510×350×960 mm, 17 kg
• Transformator Maße & Gewicht: 270×270×510 mm, 29 kg
• Steuerkasten Maße & Gewicht: 450×320×250 mm, 16 kg
