Hochspannungs-Dielektrimeter YDQ Digital

DCAC

Übersicht

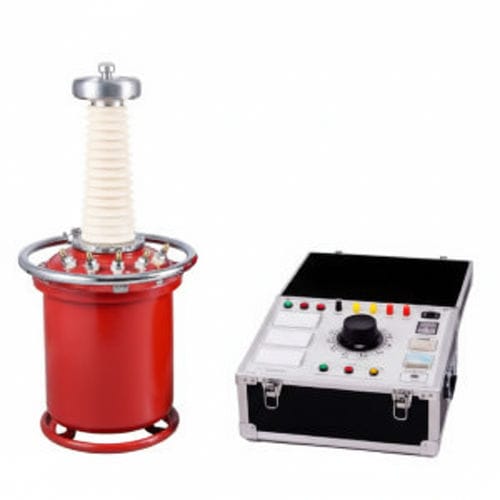

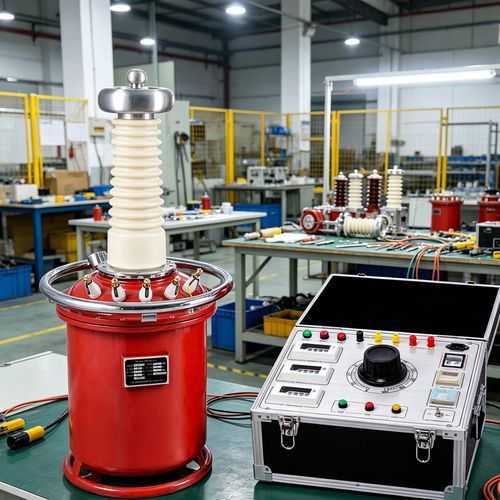

Das YDQ Digital Display 5 kVA AC Hipot Test Set ist ein digital überwachtes Hochspannungsprüfgerät für Wechselstrom-Durchschlagprüfungen von mittelgroßen elektrischen Anlagen. Es ist für Qualitätskontrolle und Wartung in Industrie- und Versorgungsumgebungen ausgelegt und verfügt über eine ölfreie Bauweise mit reduziertem Wartungsaufwand.

Technische Parameter

• Spannungsklasse: 10 kV – 300 kV
• Leistungsbereich: 1 – 500 kVA
• Impedanzspannung: ≤ 8 %
• Leerlaufstrom: < 7 %
• Produktarten / Betriebsarten: AC; AC & DC; AC-Kaskade; AC-DC-Kaskade

Hauptspezifikationen (verfügbare Modelle / Beispiele)

• YDQ-1.5/50 — Leistung: 1.5 kVA; HV: 50 kV; HV-Strom: 30 mA; Eingang: 200 V / 7.5 A; Übersetzung: 500; Temperaturanstieg (30 min): 10 ℃
• YDQ-3/50 — Leistung: 3 kVA; HV: 50 kV; HV-Strom: 60 mA; Eingang: 200 V / 15 A; Übersetzung: 500; Temperaturanstieg: 10 ℃
• YDQ-5/50 — Leistung: 5 kVA; HV: 50 kV; HV-Strom: 100 mA; Eingang: 200 V / 25 A; Übersetzung: 500; Temperaturanstieg: 10 ℃
• YDQ-10/50 — Leistung: 10 kVA; HV: 50 kV; HV-Strom: 200 mA; Eingang: 200 V / 50 A; Übersetzung: 500; Temperaturanstieg: 10 ℃
• YDQ-20/50 — Leistung: 20 kVA; HV: 50 kV; HV-Strom: 400 mA; Eingang: 200 V / 53 A; Übersetzung: 500; Temperaturanstieg: 10 ℃
• YDQ-50/50 — Leistung: 50 kVA; HV: 50 kV; HV-Strom: 1000 mA; Eingang: 400 V / 132 A; Übersetzung: 500; Temperaturanstieg: 10 ℃
• Beispiele reichen bis zu 150 kV, 200 kV und 300 kV Varianten (z. B. YDQ-5/100, YDQ-100/150, YDQ-200/200, YDQ-300/300) und decken Leistungen bis 300 kVA ab — siehe Modelltabelle für detaillierte Werte.

Merkmale

• Kompaktes, leichtes Format für leichte Handhabung vor Ort
• Ölfreie Konstruktion reduziert Wartung und Kontaminationsrisiken
• Für Feldprüfungen unter rauen Klimabedingungen geeignet
• Höhere Durchschlagfestigkeit gegenüber ölgefüllten Varianten, minimale Korona

Technische Merkmale / Spezifikationen

• Serie / Modell: YDQ
• Anzeige: digitale Überwachung zur Prüfaufsicht
• Verfügbare Leistungen: 1 — 300 kVA (modellabhängig)
• HV-Bereich: 10 kV — 300 kV
• Unterstützte Prüfmodi: AC, AC & DC, AC-Kaskade, AC-DC-Kaskade
• Impedanzspannung ≤ 8 %; Leerlaufstrom < 7 %
