Hochspannungsteiler SGB-C

SpannungMessmit LCD-Anzeige

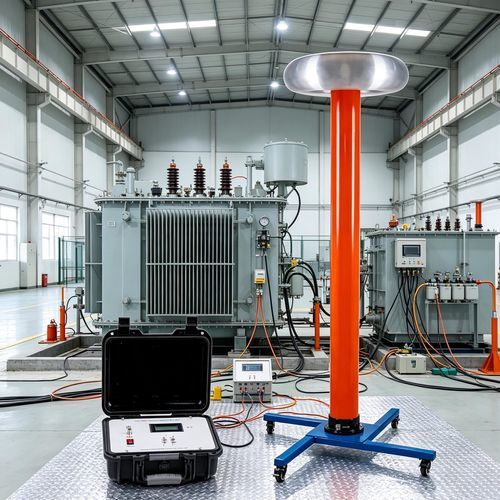

Der AC/DC digitale Hochspannungs‑Divisor SGB-C ist ein tragbares Messsystem für Netzfrequenz‑Hochspannungsprüfungen (Serienbereich 50–300 kV). Das System besteht aus einem Hochspannungs‑Abtastzylinder (HV‑Divisor) und einem Niederspannungs‑Anzeigeinstrument (LV), verbunden über ein dediziertes Koaxialkabel, ausgelegt für präzise Feldmessungen und hohe Störunterdrückung.

Produktübersicht

• Kompakter HV‑Divisor und separates LV‑Anzeigegerät, verbunden mittels dediziertem Koaxial-/Matching‑Kabel.
• Serienabdeckung: Modelle für AC‑ und DC‑Messungen bei Netzfrequenz im Bereich 50–300 kV.

Produkteigenschaften

• Präzisionsmesskette: Präzisions‑HV‑Dünnfilmkondensatoren und glasemaillierte Widerstände gewährleisten hohe Eingangsimpedanz und niedrigen Prüfstrom; TBPU und leistungsfähige Operationsverstärker mit doppeltintegraler AD‑Abtastung; 4½‑stelliges LCD mit bis zu 0,001 kV Auflösung.
• Störfestigkeit & Abschirmung: Gleichmäßig gepresste Aluminium‑Legierungs‑Kugelschildung zur Verbesserung der Feldverteilung und Verringerung von Spitzenentladungen; vollständig geschirmtes Metallgehäuse des LV‑Anzeigegeräts; hochwertiges Koaxialkabel minimiert externe Störfelder und erhält Linearität.
• Sicherheit und Aufbau: HV‑Divisor vergossen (potted) mit DuPont®‑Material (ölfrei), um interne Entladungen und Leckage‑Risiken zu reduzieren; koaxiale Trennung gewährleistet elektrische Isolation zwischen HV‑ und LV‑Bereichen.
• Bedienung: Kippschalter zur Auswahl von AC/DC und Hoch/Niedrig‑Bereichen; Direktanzeige auf klarem 4½‑stelligen LCD für Vor-Ort‑Prüfungen.
• Portabilität: leichtes Gehäuse aus Aluminiumlegierung mit modularer, abnehmbarer Konstruktion für einfachen Transport und Einsatz im Feld.

Batteriewechsel (LV‑Anzeige)

• Vor dem Batteriewechsel das LV‑Anzeigegerät mit dem Netzschalter ausschalten.
• Vier Schrauben an der LV‑Frontplatte lösen und die Platte entfernen.
• Schraube am Batteriegehäuse lösen, Deckel öffnen und 9V‑Batterie unter Beachtung der Polarität ersetzen.

Betriebs‑Hinweise zur Sicherheit

• Bereich um das Gerät frei von Fremdkörpern halten, um Messgenauigkeit nicht zu beeinträchtigen.
• Während der Messung einen sicheren Arbeitsabstand einhalten.
• Vor Gebrauch alle Verbindungen, insbesondere Erdung, auf festen Sitz prüfen.
• Nach der Messung warten, bis die Anzeige auf Null zurückkehrt, bevor das Gebiet betreten wird.
• Bei DC‑Hochspannungsmessungen das Gerät nach Gebrauch entladen, bevor es berührt wird.
• Keinen Betrieb über Nennspannung; Oberflächen sauber halten und Gerät schonend behandeln, um Stöße oder Quetschungen zu vermeiden.
• Bei Nichtgebrauch im Koffer an einem kühlen, trockenen Ort lagern.
• Empfohlenes Kalibrierrintervall: mindestens einmal jährlich in einer akkreditierten metrologischen Prüfstelle oder durch Werkskalibrierung.

Technische Merkmale / Spezifikationen

• Modell / Serie: SGB-C.
• Messebereich (Serie): 50–300 kV (AC/DC, Netzfrequenz).
• Systemaufbau: HV‑Abtastzylinder (Divisor) + LV‑Anzeigeinstrument; Verbindung über dediziertes Koaxialkabel.
• Anzeige: 4½‑stelliges LCD, maximale Auflösung 0,001 kV.
• Hauptkomponenten: präzise Dünnfilm‑HV‑Kondensatoren, glasemaillierte Widerstände, TBPU, leistungsfähige Operationsverstärker, doppeltintegrale AD‑Abtastung.
• Abschirmung & Bauweise: kugelförmige Abschirmoberfläche aus Aluminiumlegierung; vollständig geschirmtes LV‑Metallgehäuse; HV vergossen mit DuPont®‑Material (ölfrei).
• Betriebsarten: Kippschalter zur Auswahl AC/DC und Hoch/Niedrig.
• Stromversorgung (LV‑Anzeige): 9V‑Batterie.
• Gehäusedesign: leichtes Aluminiumlegierungsgehäuse, modular/abnehmbar für Portabilität.
• Empfohlenes Kalibrierintervall: ≥ 1 Jahr.
