Stromversorgungs-Autotransformator SX

StromMessungLeistung

Product introduction:

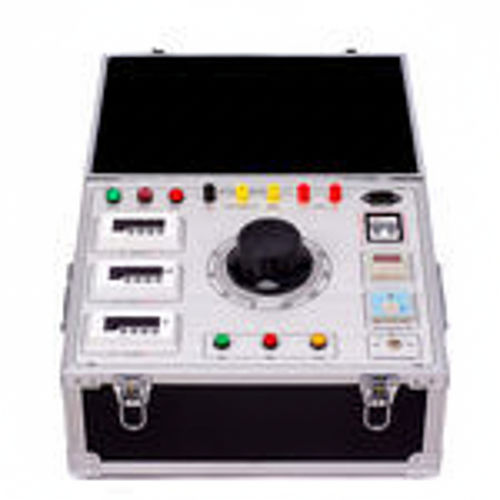

Das Bedienfeld SX series ist eine Steuerkonsole, die eine gleichmäßige, stufenlose AC-Ausgangsspannung von 0–250 V für elektrische Prüfungen liefert. Es ist für den Einsatz mit Prüftransformatoren, Stromaufnehmern und verwandten Geräten vorgesehen und integriert Digitalanzeige, Überwachungs‑ und Schutzfunktionen für kontrollierte Prüfabläufe.

Technische Daten:

• Eingangsspannung: 220 V ±10 %, 50 Hz
• Ausgangsspannung: 0–250 V AC
• Ausgangsleistung: 5 kVA
• Instrumentenspannung: 100 V / 100 kV
• Zeitskala: 1 s – 99 h
• Betriebstemperaturbereich: -20 °C bis 50 °C

Produktmerkmale:

• Überwachung: Anzeige von Ausgangsstrom, Instrumentenspannung, Nullstellung, Schützstatus (offen/geschlossen) und Timer‑Status auf der Digitalanzeige.
• Schutz: Integrierter Überstromschutz mit zeitverzögertem Relais.
• Timing: Zeitrelais der nächsten Generation mit erweitertem Zeitbereich (1 s – 99 h) für flexible Prüfabläufe.
• Sicherheitskomponenten: hochpräzises Stromrelais zur verbesserten Erkennung und zum Schutz von Personal und Anlagen.
• Kompaktes Design: geringe Stellfläche und leichte Bauweise für einfache Installation und Transport.

Vorsichtsmaßnahmen:

• Vor Gebrauch ist eine zuverlässige Erdung des Geräts sicherzustellen.
• Die Spannungserhöhung und -absenkung sollten mit gleichmäßiger Geschwindigkeit erfolgen; plötzliche Beschleunigungen oder Verzögerungen vermeiden.
• Während der Prüfungen kontinuierlich die Anzeigen überwachen, um Störungen frühzeitig zu erkennen.
• Gerät sorgfältig behandeln und sauber halten, um einen zuverlässigen Betrieb zu gewährleisten.

Spezifikationen / technische Daten:

• Modell / Serie: SX series
• Eingang: 220 V ±10 %, 50 Hz
• Ausgang: 0–250 V AC, 5 kVA
• Instrumentenspannung: 100 V / 100 kV
• Zeitskala: 1 s – 99 h
• Umgebungstemperaturbereich: -20 °C bis 50 °C
• Überwachungsfunktionen: Ausgangsstrom, Instrumentenspannung, Nullstellung, Schütz‑ und Timerstatus
• Schutz: Überstromschutz mit integriertem Zeitrelais
• Wesentliche Komponenten: Präzisionsstromrelais, Zeitrelais der nächsten Generation
