Hochspannungs-Dielektrimeter YDQ 5kVA

DCAC

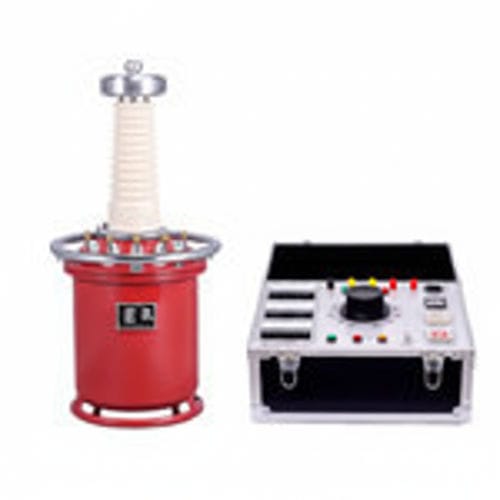

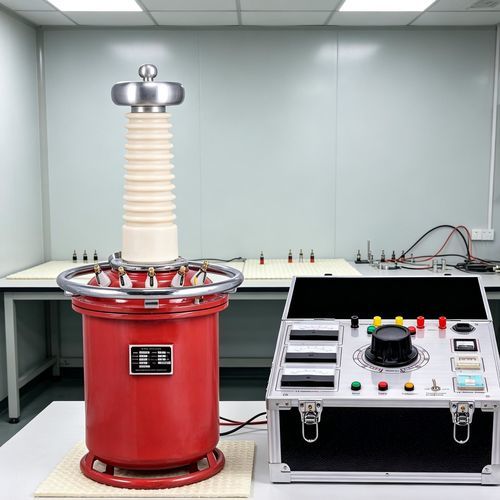

Der YDQ 5kVA Pointer AC DC Test Transformer Hipot Tester ist ein klassischer, handbetriebener Hochspannungs-Prüftransformator, der für stationäre Hipot-Tests in Versorgungsunternehmen, Industrie und Laboratorien entwickelt wurde. Er zeichnet sich durch eine einfache manuelle Bedienung, eine analoge Zeigeranzeige, eine robuste Konstruktion und eine einfache Wartung aus und eignet sich für Umgebungen, in denen keine fortschrittlichen digitalen Funktionen erforderlich sind. Merkmale

• Kleine Größe und geringes Gewicht.
• Saubere, ölfreie Konstruktion; wartungsfrei.
• Unempfindlich gegen raues Klima; geeignet für Handhabung und Prüfung vor Ort.
• Dielektrische Festigkeit deutlich höher als bei Öl-Transformatoren; minimale Korona.

Technische Parameter

• Spannungsklasse: 10kV-300kV.
• Leistungsbereich: 1-500 kVA.
• Impedanzspannung: ≤8%.
• Leerlaufstrom: <7%.
• Erhältliche Produkttypen: AC, AC & DC, AC Kaskade, AC DC Kaskade.

Hauptspezifikationen

• YDQ-1.5/50 - Leistung: 1,5 kVA; HV: 50 kV; HV-Strom: 30 mA; Eingang: 200 V / 7,5 A; Verhältnis: 500; Temperaturanstieg (30 Min.): 10 ℃.
• YDQ-3/50 - Leistung: 3 kVA; HV: 50 kV; HV-Strom: 60 mA; Eingang: 200 V / 15 A; Verhältnis: 500; Temperaturanstieg: 10 ℃.
• YDQ-5/50 - Leistung: 5 kVA; HV: 50 kV; HV-Strom: 100 mA; Eingang: 200 V / 25 A; Verhältnis: 500; Temperaturanstieg: 10 ℃.
• YDQ-10/50 - Leistung: 10 kVA; HV: 50 kV; HV-Strom: 200 mA; Eingang: 200 V / 50 A; Verhältnis: 500; Temperaturanstieg: 10 ℃.
• YDQ-20/50 - Leistung: 20 kVA; HV: 50 kV; HV-Strom: 400 mA; Eingang: 200 V / 53 A; Verhältnis: 500; Temperaturanstieg: 10 ℃.
• YDQ-30/50 - Leistung: 30 kVA; HV: 50 kV; HV-Strom: 600 mA; Eingang: 200 V / 79 A; Verhältnis: 500; Temperaturanstieg: 10 ℃.
• YDQ-50/50 - Leistung: 50 kVA; HV: 50 kV; HV-Strom: 1000 mA; Eingang: 200 V / 132 A; Verhältnis: 500; Temperaturanstieg: 10 ℃.
• YDQ-5/100 - Leistung: 5 kVA; HV: 100 kV; HV-Strom: 50 mA; Eingang: 200 V / 25 A; Verhältnis: 1000; Temperaturanstieg: 10 ℃.
• YDQ-10/100 - Leistung: 10 kVA; HV: 100 kV; HV-Strom: 100 mA; Eingang: 200 V / 50 A; Verhältnis: 1000; Temperaturanstieg: 10 ℃.
• YDQ-20/100 - Leistung: 20 kVA; HV: 100 kV; HV-Strom: 200 mA; Eingang: 200 V / 53 A; Verhältnis: 1000; Temperaturanstieg: 10 ℃.
• YDQ-30/100 - Leistung: 30 kVA; HV: 100 kV; HV-Strom: 300 mA; Eingang: 300 V / 79 A; Übersetzungsverhältnis: 1000; Temperaturanstieg: 10 ℃.
• YDQ-50/100 - Leistung: 50 kVA; HV: 100 kV; HV-Strom: 500 mA; Eingang: 500 V / 132 A; Übersetzungsverhältnis: 1000; Temperaturanstieg: 10 ℃.
• YDQ-20/150 - Leistung: 20 kVA; HV: 150 kV; HV-Strom: 150 mA; Eingang: 133 V / 53 A; Übersetzungsverhältnis: 1500; Temperaturanstieg: 10 ℃.
• YDQ-30/150 - Leistung: 30 kVA; HV: 150 kV; HV-Strom: 150 mA; Eingang: 200 V / 80 A; Übersetzungsverhältnis: 1500; Temperaturanstieg: 10 ℃.
• YDQ-50/150 - Leistung: 50 kVA; HV: 150 kV; HV-Strom: 150 mA; Eingang: 333 V / 132 A; Übersetzungsverhältnis: 1500; Temperaturanstieg: 10 ℃.
• YDQ-100/150 - Leistung: 100 kVA; HV: 150 kV; HV-Strom: 150 mA; Eingang: 667 V / 263 A; Übersetzungsverhältnis: 1500; Temperaturanstieg: 10 ℃.
• YDQ-50/200 - Leistung: 50 kVA; HV: 200 kV; HV-Strom: 200 mA; Eingang: 250 V / 132 A; Übersetzungsverhältnis: 2000; Temperaturanstieg: 10 ℃.
• YDQ-100/200 - Leistung: 100 kVA; HV: 200 kV; HV-Strom: 200 mA; Eingang: 500 V / 263 A; Übersetzungsverhältnis: 2000; Temperaturanstieg: 10 ℃.
• YDQ-150/200 - Leistung: 150 kVA; HV: 200 kV; HV-Strom: 200 mA; Eingang: 750 V / 395 A; Übersetzungsverhältnis: 2000; Temperaturanstieg: 10 ℃.
• YDQ-200/200 - Leistung: 200 kVA; HV: 200 kV; HV-Strom: 200 mA; Eingang: 1000 V / 526 A; Übersetzungsverhältnis: 2000; Temperaturanstieg: 10 ℃.
• YDQ-300/200 - Leistung: 300 kVA; HV: 200 kV; HV-Strom: 200 mA; Eingang: 1500 V / 790 A; Verhältnis: 2000; Temperaturanstieg: 10 ℃.
• YDQ-50/300 - Leistung: 50 kVA; HV: 300 kV; HV-Strom: 300 mA; Eingang: 170 V / 132 A; Übersetzungsverhältnis: 3000; Temperaturanstieg: 10 ℃.
• YDQ-100/300 - Leistung: 100 kVA; HV: 300 kV; HV-Strom: 300 mA; Eingang: 333 V / 263 A; Übersetzungsverhältnis: 3000; Temperaturanstieg: 10 ℃.
• YDQ-150/300 - Leistung: 150 kVA; HV: 300 kV; HV-Strom: 300 mA; Eingang: 500 V / 395 A; Übersetzungsverhältnis: 3000; Temperaturanstieg: 10 ℃.
• YDQ-200/300 - Leistung: 200 kVA; HV: 300 kV; HV-Strom: 300 mA; Eingang: 667 V / 526 A; Übersetzungsverhältnis: 3000; Temperaturanstieg: 10 ℃.
• YDQ-300/300 - Leistung: 300 kVA; HV: 300 kV; HV-Strom: 300 mA; Eingang: 1500 V / 790 A; Übersetzungsverhältnis: 3000; Temperaturanstieg: 10 ℃.

Zusätzliche Produkthinweise

• Spitznamen / allgemeine Verweise auf der Seite: Hochspannungsprüfgerät; Prüftransformator; Hipot-Prüfgerät.
• Verfügbare Produktdokumentation auf der Seite: Benutzerhandbuch und Kalibrierungszertifikat (PDF).
• Verbundene Produktvideos auf der Seite, die Varianten des YDQ AC/DC Hipot-Prüfgeräts demonstrieren.

Karakteristika / technische Daten

• Spannungsklasse: 10kV-300kV.
• Leistungsbereich: 1-500 kVA (mehrere Modellvarianten, die oben unter der Modellbezeichnung aufgeführt sind).
• Impedanzspannung: ≤8%.
• Leerlaufstrom: <7%.
• Verfügbare Produkttypen: AC, AC & DC, AC-Kaskade, AC-DC-Kaskade.
• Design: trockener Typ (kein Öl), kompakt, wartungsfrei, hohe Durchschlagsfestigkeit, geringe Korona.
• Dokumentation mitgeliefert: Benutzerhandbuch (PDF) und Kalibrierungszertifikat (PDF).
• Multimedia: eingebettete(s) Produktvideo(s) zur Demonstration des YDQ AC/DC Hipot Test Set.
