Hochspannungs-Dielektrimeter GTB 5kVADCAC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Spezifikationen
- DC, AC, Hochspannung
Beschreibung
Kurzbeschreibung
Technische Parameter
Verfügbare Modelle / Hauptdaten (Auswahl)
Betriebsbedingungen (Steuerbox)
Dokumente & Medien
Eigenschaften / Technische Spezifikationen

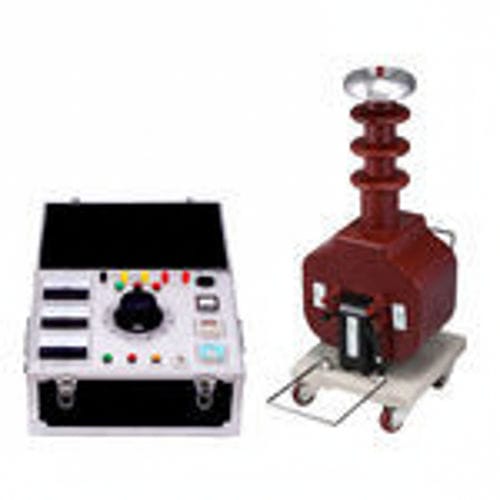

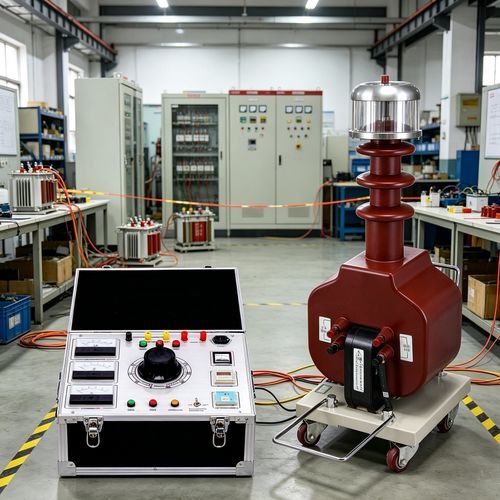

- Klassischer analoger AC/DC-Hipot-Prüfgerät mit Zeigeranzeige und trockenem Hochspannungstransformator (dry-type).
- Nennleistung: 5 kVA (Serie verfügbar von 1,5 kVA bis 30 kVA); AC- und DC-Ausgänge für Durchschlag-/Isolationsprüfungen an Mittelspannungsgeräten.
- Einfache manuelle Bedienung, wartungsarmes Design für industrielle Prüfstände und Werkstätten.
Technische Parameter
- Impedanzspannung: ≤12%
- Ausgangsspannungswellenform: Sinus
- Anstieg der Oberflächentemperatur: <55 ℃
- Leerlaufstrom: <4%
Verfügbare Modelle / Hauptdaten (Auswahl)
- Model 1.5/50 — Kapazität: 1.5 kVA; Eingangsspannung: 200 oder 400 V; Ausgangsspannung: 50 kV; Ausgangsstrom: 30 mA; DC-Hochspannung: 70 kV; Gewicht: 15 kg
- Model 3/50 — Kapazität: 3 kVA; Eingang: 200 oder 400 V; Ausgang: 50 kV; Strom: 60 mA; DC: 70 kV; Gewicht: 20 kg
- Model 5/50 — Kapazität: 5 kVA; Eingang: 200 oder 400 V; Ausgang: 50 kV; Strom: 100 mA; DC: 70 kV; Gewicht: 30 kg
- Model 10/50 — Kapazität: 10 kVA; Eingang: 200 oder 400 V; Ausgang: 50 kV; Strom: 200 mA; DC: 70 kV; Gewicht: 40 kg
- Model 15/50 — Kapazität: 15 kVA; Ausgangsströme: 300 mA; DC: 70 kV; Gewicht: 50 kg
- Model 20/50 — Kapazität: 20 kVA; Ausgangsströme: 400 mA; DC: 70 kV; Gewicht: 55 kg
- Model 25/50 — Kapazität: 25 kVA; Ausgangsströme: 500 mA; DC: 70 kV; Gewicht: 60 kg
- Model 30/50 — Kapazität: 30 kVA; Ausgangsströme: 600 mA; DC: 70 kV; Gewicht: 65 kg
Betriebsbedingungen (Steuerbox)
- Temperaturbereich: 0 ～ 40 ℃
- Höhe: < 2000 m
- Relative Luftfeuchtigkeit: < 85%
Dokumente & Medien
- Benutzerhandbuch (PDF) verfügbar
- Kalibrierschein (PDF) verfügbar
- Produktvideos / Einführungsvideos verfügbar (YouTube)
Eigenschaften / Technische Spezifikationen
- Typ: Dry-type AC/DC Hipot-Tester mit analoger Zeigeranzeige (manuelle Bedienung)
- Leistungsbereich: Beispiele von 1,5 kVA bis 30 kVA (verschiedene Modellvarianten)
- Eingangsspannung: 200 V oder 400 V je nach Modell
- AC-Ausgang: Sinuswelle; DC-Hochspannungsausgang modellabhängig
- Impedanzspannung: ≤12%
- Leerlaufstrom: <4%
- Oberflächentemperaturanstieg: <55 ℃
- Betriebsumgebung: 0–40℃; Höhe <2000 m; Luftfeuchte <85%
- Enthaltene Dokumentation: Benutzerhandbuch und Kalibrierschein (PDF)
