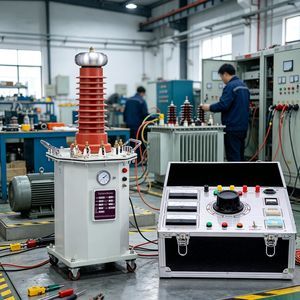

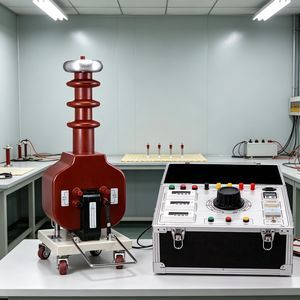

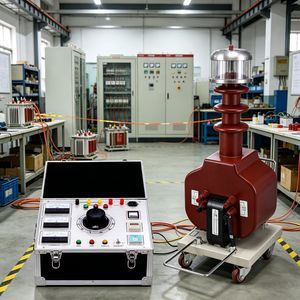

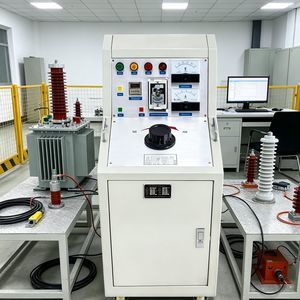

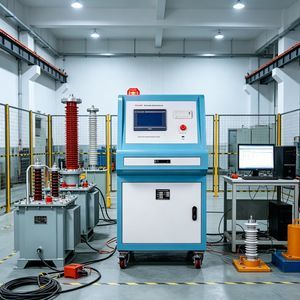

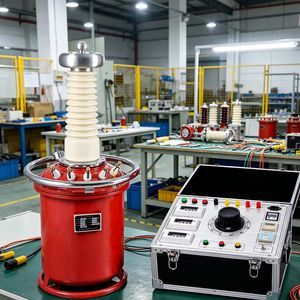

Hochspannungs-Dielektrimeter UHV-280

MehrpunktDCAC

Produktvorstellung

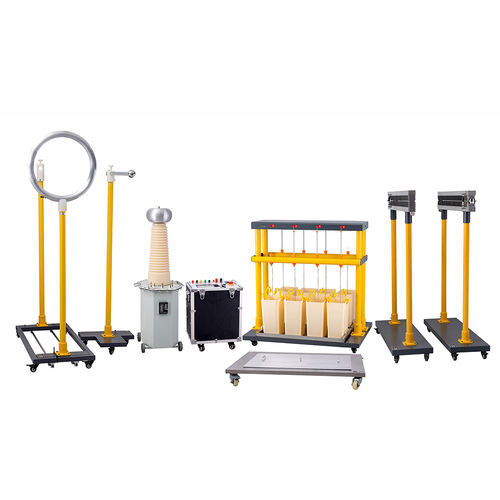

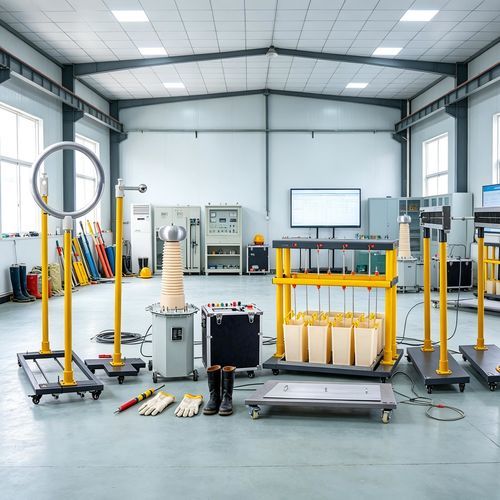

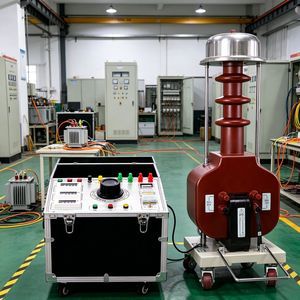

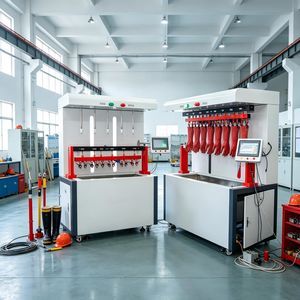

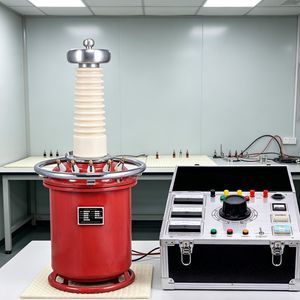

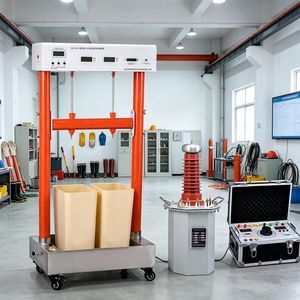

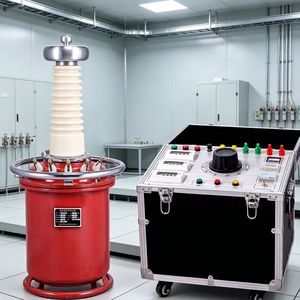

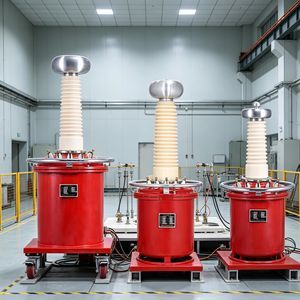

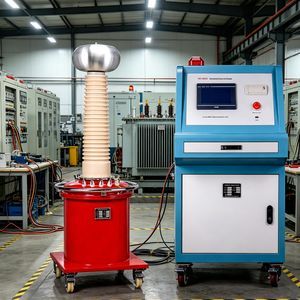

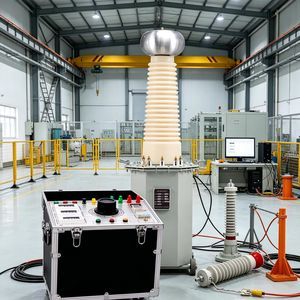

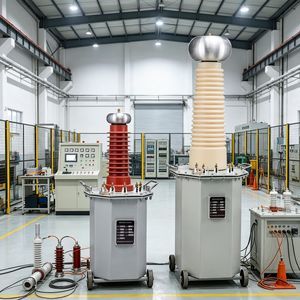

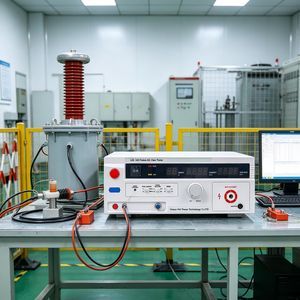

UHV-280 ist ein automatisches AC-Durchschlagprüfgerät, ausgelegt für Spannungs‑ und Leckstromprüfungen an Isolationsstiefeln, Isolationshandschuhen und verwandten Schutzwerkzeugen. Das System besteht aus einer Steuerkonsole, einem 8‑fach Prüfgestell, einem ölgetauchten Booster (Prüftransformator) und optionalen Zubehörteilen. Es ermöglicht simultane Prüfungen von bis zu 8 Proben mit kanalweiser Trennschaltung und störsicherer drahtloser Übertragung der Leckströme an die Konsole zur zentralen Überwachung und Dokumentation.

Produktmerkmale

• AC‑Durchschlagsprüfungen und Messung des Leckstroms für bis zu 8 Stiefel oder Handschuhe mit Einzelmesswertanzeige.
• Trockentestverfahren für Stiefel mit kleinen Stahlkugeln — kein Wasserbefüllen, einfachere Trocknung nach dem Test.
• HV/LV‑Trennung und störsichere drahtlose Übertragung der Leckstromdaten an die Steuerkonsole für erhöhte Bedienersicherheit.
• Unabhängiger Auslöse-/Trennmechanismus pro Kanal: Ein Durchschlag oder Überschreiten des Leckstroms eines Prüfmusters unterbricht nicht die übrigen Kanäle.
• 7‑Zoll TFT‑Touchdisplay zeigt Prüfspannung, 8‑kanalige Leckströme, Kalender, Zeitsteuerung und Hinweise.
• Boosterregelung per DC/Stepper‑Motor für automatische Rampen, Haltezeiten, Zeitsteuerung und Abschaltung; Ergebnisse und Leckstromverläufe werden automatisch gespeichert.
• Spezielle Edelstahl‑Erdungsschale für Stiefel und Edelstahl‑Behälter für Handschuhe ermöglichen sichere und reproduzierbare Prüfaufbauten.
• Transformatorübersetzung einstellbar zur Anpassung an Kunden‑Transformatoren; integrierter Überstromschutz.

Technische Parameter

• Modell: UHV-280
• Netzversorgung: 220 V ±10% 50 Hz
• Ausgang Konsole: 0–250 V, 12 A
• Booster (HV) Ausgang: 30 kV – 500 kV
• Leistungsbereich: 3 kVA – 100 kVA
• Leckstrommessbereich HV: bis 29,9 mA; Auflösung 0,01 mA; Genauigkeit ±1% +3 Stellen
• Auslöseschwelle pro Probe: ≥12 mA (konfigurierbar)
• Timing: programmierbar bis 99 Minuten
• Betriebsbedingungen: -10℃ bis 40℃, ≤90% r.F. (keine Kondensation)
• Konsole Abmessungen: 400 × 300 × 550 mm; Prüfmaschine: 1000 × 800 × 1000 mm
• Gewicht Konsole: 25 kg; Prüfmaschine: 20 kg

Vorteile des Geräts

• Vollautomatische Prüfsequenz nach Norm: automatische Rampenbildung, Halten, Zeitsteuerung und Abschaltung verbessern Durchsatz und Reproduzierbarkeit.
• Übersichtliche Bedienoberfläche und digitale Parametereingabe für Zielspannung, Leckstromschwellen und Prüfzeit; lokale Datenaufzeichnung und Druck möglich.
• Kanalweise Isolation und intelligente Schutzfunktionen (Überstrom/Überspannung) zum Schutz von Personal und Gerät.
• Konfigurierbare Ausgänge und Messbereiche zur Anpassung an verschiedene Prüfanforderungen und Produktionsprozesse.
• Integrierte Datenverwaltung mit Echtzeit‑Anzeige und optionaler Mikro‑Druckfunktion für Prüfprotokolle.

Anwendungsfälle

• Periodische Prüfungen von Isolations‑PSA (Stiefel, Handschuhe, Helme) bei Energieversorgern und Instandhaltungsteams.

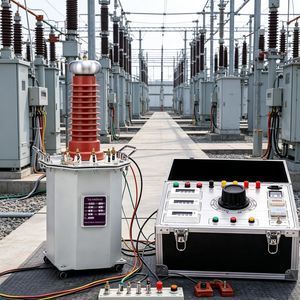

• Abnahmeprüfungen vor Ort in Umspannwerken und Netzanlagen für neue oder ausgetauschte Isolationswerkzeuge.
• Serienprüfungen in Prüfzentren und akkreditierten Laboren mit automatischer Ergebnisbestimmung.
• Warenausgangs‑Kontrollen bei Herstellern von Isolationsschutzartikeln.
• Elektrische Sicherheitsverwaltung in Industriebranchen (Petrochemie, Metallurgie, Bergbau, Bahn, Häfen, Großfertigung).

FAQ

• F: Warum werden Stiefel und Handschuhe auf Durchschlag geprüft? A: Zur Erkennung von Isolationsverschlechterung (Alterung, Abnutzung, Feuchte, Verschmutzung oder Beschädigung), die zu Leckströmen oder Durchschlag und damit zu Unfallrisiken führen kann.
• F: Welche Artikel lassen sich prüfen? A: Hauptsächlich isolierende Stiefel und Handschuhe für Netzfrequenz‑AC‑Prüfungen; mit geeignetem Zubehör können weitere Isolationswerkzeuge geprüft werden.
• F: Was passiert, wenn eine Probe während der Prüfung ausfällt? A: Der betroffene Kanal wird automatisch ausgelöst und isoliert, die übrigen Proben setzen die Prüfung fort.
