Leistungssteuerungseinheit

mit TFT-Bildschirmkompaktdigital

Produktübersicht

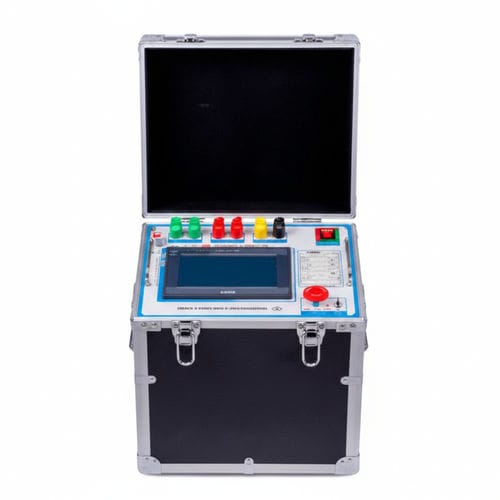

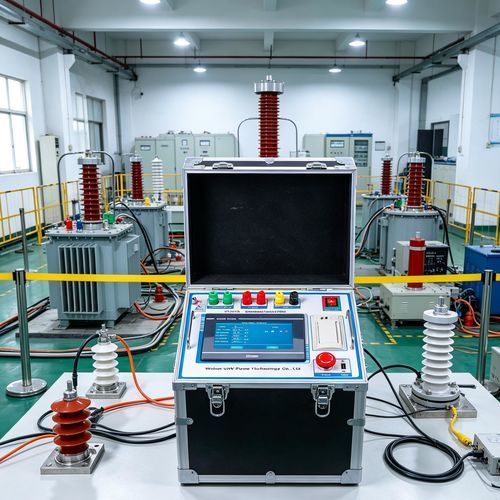

Dieser vollautomatische Transformator‑Steuerschrank ist für Netzfrequenz‑Durchschlagprüfungen nach GB/T16927.1-2001 ausgelegt. Er integriert Steuerplatine und Spannungsregler in einem kompakten, mobilen Gehäuse zur wiederholbaren Prüfung im Labor und vor Ort.

Technische Daten

• Leistung: 3 kVA
• Eingangsspannungsbereich: 0–220 V
• Transformatorverhältnis: 500:1 (programmierbar, anpassbar an den Hochsetztransformator)
• Ausgangsspannungsbereich: 0–250 V
• Messspannung (Instrumentenanschluss): 0–100 V
• Spannungsmessgenauigkeit: 1,0 % FS ±3 Stellen
• Strommessgenauigkeit: 1,0 % FS ±3 Stellen
• Timingbereich: 0–9999 s (Sondermodus für Langzeitbetrieb verfügbar)
• Netzversorgung: AC 220 V ±10 %, 50 Hz ±2 Hz
• Betriebsumgebung: 0–50 °C; relative Luftfeuchte ≤85 % RH

Produktmerkmale

• 7‑Zoll Hochauflösungs‑LCD zeigt Spannung, Strom, Zeit, Systemzustand und Hinweise in Echtzeit an.
• Lokalisierte Benutzeroberfläche für den Einsatz vor Ort.
• Taktile Tasten zur sicheren Konfiguration und Bedienung.
• Digitale Kalibrierung anstelle von Potentiometern für reproduzierbare Feldanpassungen (passwortgeschützt).
• Programmierbare Prüftransformatorverhältnisse (Tasten‑Konfiguration) zur Unterstützung von Mehrfachspannungsprüfungen mit einer Konsole.
• Geführte Arbeitsabläufe mit Statushinweisen ermöglichen intuitive Bedienung ohne Handbuch.
• Auto‑Timing‑Modus: automatische Zeitnahme bei Sollspannung, Ergebnisanzeige und automatischer Reset.
• Manueller Timing‑Modus: vom Bediener gestartete Zeitnahme mit automatischem Reset nach Abschluss der Prüfung.
• Manuelle Spannungserhöhung mit automatischer Grenzwerterkennung und Überspannungsschutz; Rampengeschwindigkeit konfigurierbar (Standard 1 kV/s).
• Hybride Hardware/Software‑Störungsunterdrückung für industrielle Stabilität und EMI‑Immunität.

Zusätzliche Spezifikationen und Sicherheit

• Modellname: GY Control Cabinet (Automatic)
• Schnittstelle: 7‑Zoll LCD + taktile Tasten (Touchscreen‑Support je nach Variante)
• Schutzfunktionen: passwortgeschützte Einstellungen, Überspannungsschutz, automatische Grenzwerterkennung
• Mechanik: kompaktes, mobiles Gehäuse geeignet für Werkstatt und Einsatz vor Ort
• Konformität: ausgelegt für Prüfungen nach GB/T16927.1-2001
