Hochspannungs-Dielektrimeter GTB-15kVA/120kV

DCAC

Produktübersicht

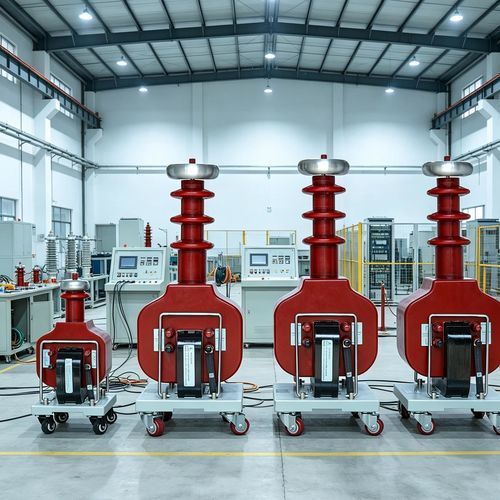

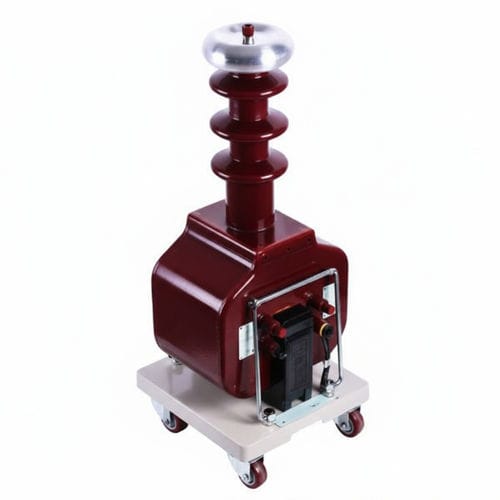

Die GTB Serie 50–120 kV ist ein Prüftransformator-Set des Trockentyps für AC- und DC-Hipot-Tests in Netzfrequenz an Kabeln, elektrischen Komponenten und Isoliermaterialien. Das Set besteht aus einem Steuerkasten, einem Prüftransformator (Trockentyp) und zugehörigen Zubehörteilen und ist für den mobilen Einsatz vor Ort optimiert, da es im Vergleich zu ölgefüllten Ausführungen weniger Gewicht und geringere Abmessungen aufweist.

Hauptmerkmale

• Hauptbestandteile: Steuerkasten, Prüftransformator (Trockentyp) und Verbindung/Schutzzubehör.
• Geeignet für Netzfrequenz-AC- und DC-Widerstandsspannungsprüfungen an Kabeln, elektrischen Komponenten und Isoliermaterialien.
• Ausgerüstet mit firmeneigenem HV-Siliziumstapel zur Bereitstellung von DC-Hochspannung in Kombination mit Steuergehäusen und Schutzvorrichtungen.
• Portables Design für Vor-Ort-Prüfungen: kompakte Bauweise und vereinfachte Einsatzabläufe.
• Kompatibel mit Steuergehäusen, Mikroamperschutz, Kugellichtbögen und Abschirmungen oder Trägern für Hochspannungs-Abwärtleitungen.

Sicherheitshinweise

• Gerät so aufstellen, dass ein ausreichender Sicherheitsabstand gewährleistet ist; Abwärtsleitungen nicht in Durchgangsbereichen verlegen.
• Prüfplatz absperren und mit Hinweisen «Stop! High Voltage» versehen.
• HV-Abwärtsleitungen stützen oder isolieren; Personal zur Überwachung und zum Sperren von Zugangsbereichen einsetzen.
• Bei DC-Tests das Mikroampermeter auf den geeigneten (in der Regel höchsten) Messbereich einstellen; Abschirmkästen und automatische Überstromschutzvorrichtungen verwenden, um plötzliche Fehler zu verhindern.
• Vor Netzfrequenzprüfungen die Kapazität des Prüfaufbaus prüfen, um Resonanzen mit dem Prüfling zu vermeiden.
• Arbeits- und Schutzerdungsleitungen (HV-Ende, Kondensatorstabilisierungsende, Gehäuse der Steuerkonsole) zuverlässig und getrennt erden.
• Prüfungen bei Instabilität der Versorgung oder äußeren Störquellen stoppen und erst nach Wiederherstellung stabiler Bedingungen fortfahren.
• Bei starken Ausschlägen der Messgeräte, Rauch, Blitz, Brandgeruch oder ungewöhnlichen Geräuschen sofort abschalten und Ursache prüfen.
• Hochspannungsprüfungen sind gemäß den geltenden Sicherheitsvorschriften und Normen durchzuführen.

Technische Daten

• Serienbereich: GTB 50–120 kV.
• Impedanzspannung: ≤12%.
• Ausgangsspannungswellenform: Sinus.
• Oberflächentemperaturanstieg: <55°C.
• Leerlaufstrom: <4%.
