Hochspannungs-Dielektrimeter GTBDCAC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Spezifikationen
- DC, AC, Hochspannung
Beschreibung
Übersicht
Wesentliche technische Kennwerte
Typisches Modellbeispiel (5 kVA)
Modellvarianten (Auswahl)
Steuerbox / Umgebungsgrenzen
Funktionen / Merkmale
Anwendungsbereiche
Spezifikationszusammenfassung

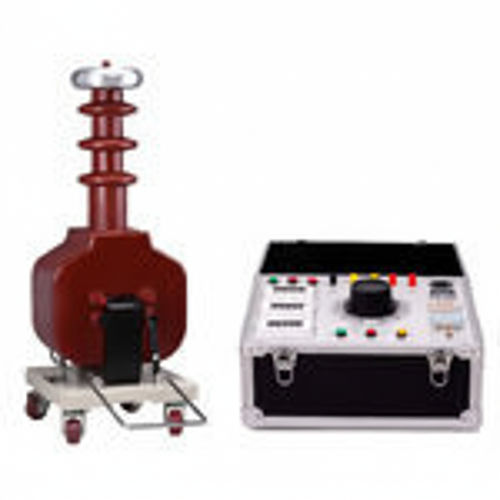

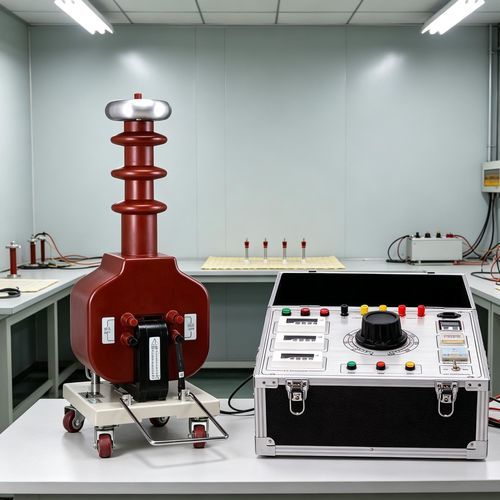

- Trockentyp AC/DC-Hipot-Prüfgerät zur Bestätigung der dielektrischen Festigkeit von Mittelspannungsgeräten. Nennleistung 5 kVA, digitale Anzeige und trockener Prüftransformator für Industrie-, Labor- und Versorgungsanwendungen.
Wesentliche technische Kennwerte
- Impedanzspannung: ≤12%
- Ausgangsspannungswellenform: Sinus (AC)
- Anstieg der Oberflächentemperatur: <55℃
- Leerlaufstrom: <4%
Typisches Modellbeispiel (5 kVA)
- Modell 5/50 — Kapazität: 5 kVA; Eingangs-spannung: 200 V oder 400 V; Ausgangsspannung: 50 kV AC; Ausgangsstrom: 100 mA; DC-Hochspannung bis zu 70 kV je nach Konfiguration; Gewicht: 30 kg.
Modellvarianten (Auswahl)
- 1.5/50 — 1.5 kVA, 50 kV, 30 mA, 15 kg
- 3/50 — 3 kVA, 50 kV, 60 mA, 20 kg
- 5/50 — 5 kVA, 50 kV, 100 mA, 30 kg
- 10/50 — 10 kVA, 50 kV, 200 mA, 40 kg
- 15/50 bis 30/50 — Kapazitäten bis 30 kVA mit entsprechenden Strömen und Gewichten
- 5/100, 10/100 … 30/100 — Varianten mit 100 kV AC-Ausgängen und angepassten Strom-/Gewichtsangaben
- TC-Serie (z. B. TC-10/220, TC-15/400) — leistungsstärkere Varianten mit Ausgängen bis ~430 kV (siehe vollständige Tabelle).
Steuerbox / Umgebungsgrenzen
- Betriebstemperatur (Steuerbox): 0 ～ 40℃
- Höhe: < 2000 m
- Relative Luftfeuchtigkeit: < 85%
Funktionen / Merkmale
- Dry-type Hochspannungsprüftransformator (wartungsfrei) geeignet für längere Prüfzyklen.
- Digitale Anzeige zur präzisen Überwachung und Steuerung der Prüfparameter.
- Konstruktion reduziert Korona und Spannungsabfall; großer Spannungs-Spielraum für stabile Prüfungen.
- Einsatz moderner Isoliermaterialien ermöglicht kompakte Bauweise und geringeres Gewicht.
Anwendungsbereiche
- Dielektrische Festigkeitsprüfungen (Hipot) an Mittelspannungsanlagen.
- Qualitätsprüfung in der Fertigung, Laborprüfungen und Wartung bei Energieversorgern.
- Routine-Diagnostik sowie Typ‑/Abnahmeprüfungen von Transformatoren, Schaltanlagen, Kabeln und Bauteilen.
Spezifikationszusammenfassung
- Serie: GTB
- Beispiel-Nennleistung: 5 kVA (GTB 5kVA); weitere Leistungen gemäß Tabelle verfügbar.
- Ausgänge: AC und DC (AC als Sinuswelle)
- Impedanzspannung ≤12%; Oberflächentemperaturanstieg <55℃; Leerlaufstrom <4%
- Umgebungsbereich Steuerbox: 0–40℃, Höhe <2000 m, RH <85%
- Dokumentation: Bedienungsanleitung und Kalibrierzertifikat auf Anfrage.
