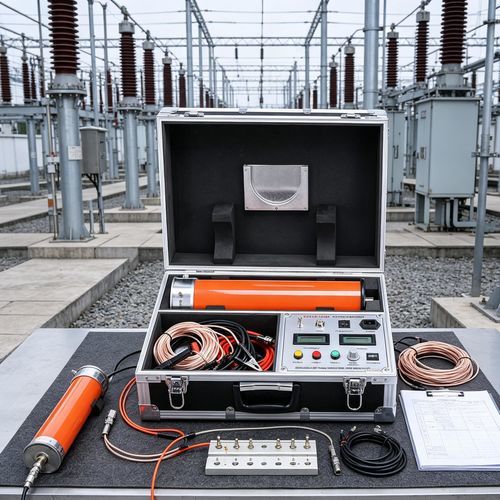

Hochspannungs-Dielektrimeter ZGF 60~120kV

tragbarDC

Kurzbeschreibung
Der integrierte ZGF DC-HiPot-Tester ist ein portables Gerät zur Bewertung der Isolationsfestigkeit und Messung des Leckstroms an Leistungseinrichtungen. Er vereint einen hochfrequenten Spannungsverdoppler, PWM‑Regelung und Spannung‑Strom Doppel‑Regelkreis, um eine stabile DC‑Ausgangsspannung mit geringem Ripple zu liefern. Host und Verdoppler sind in einem Chassis integriert; Funktionen wie 0.75U, Nullstart‑Boost und digitale Überspannungseinstellung sind für den Feldeinsatz vorhanden.

Produktmerkmale

• Stabile DC‑Ausgangsspannung: HF‑Verdoppler mit PWM und V–I Doppelregelkreis; Ripple ≤0,5%.
• Schutzfunktionen: Nullstart, Überspannung, Überstrom und Durchschlagschutz mit Nanosekunden‑Erkennung.
• 0.75U Ein-Tasten‑Funktion für ZnO‑Ableiterprüfungen.
• Nullstart‑Boost mit importiertem Mehrwendel‑Potentiometer für sanften, präzisen Anstieg.
• Digitale Überspannungseinstellung über Drehwähler für genaue Konfiguration.
• Integriertes, kompaktes Design: Host und Verdoppler in einem tragbaren Gehäuse.
• Kritische Komponenten: leistungsfähige importierte IGBTs und HF‑Hochspannungsdioden; isolierte Druckrolle gegen Feuchtigkeit.
• Bedienfeld: klare Beschriftung und logische Anordnung für schnelles Erlernen.

Technische Parameter

• Modelle: 60/2, 60/3, 60/5, 120/2, 120/3, 120/5.
• Nennspannung: 60 kV oder 120 kV.
• Nennstrom: 2 mA, 3 mA, 5 mA.
• Nennleistung: 120–600 W je nach Modell.
• Gewicht: ≈9 kg (60 kV Serie), ≈10 kg (120 kV Serie).
• Abmessungen: 465×390×190 mm (60 kV) / 565×390×190 mm (120 kV).
• Doppelzylinderhöhe: 440 mm (60 kV) / 535 mm (120 kV).
• Ausgangsgenauigkeit (V/I): ±(1,0% Messwert ± 2 Ziffern).
• Welligkeitsfaktor: ≤0,5%.
• Betriebsart: intermittierend, Nennlast 30 Minuten.
• Überlast: Leerlaufspannung kann +10% für 10 Minuten überschreiten; max. Ladestrom 1,25× Nennstrom.
• Netzversorgung: AC 220V ±10%, 50 Hz.
• Umgebung: -10 bis 40°C; RH ≤85% bei 25°C (keine Kondensation); Höhe ≤1500 m.

DC Hipot vs AC

• Prüffeld: DC erzeugt ein konstantes, nicht pulsiertes Feld; AC erzeugt ein wechselndes Feld (50 Hz o.ä.).
• Portabilität: HF‑DC‑Generatoren sind deutlich leichter als netzfrequente AC‑Einheiten.
• Netzanforderung: DC‑Systeme arbeiten an 220 V Standardnetz; AC‑Systeme benötigen häufig leistungsstarke Energiequellen.
• Schädigungsmechanismen: DC kann Raumladungs‑Effekte verursachen (XLPE‑Alterung); AC führt eher zu thermischer Schädigung/Verkohlung an Durchschlagstellen.
• Leckstrommessung: DC‑Leckstrom im µA‑Bereich zeigt Feuchtigkeits‑ und Alterungstrends; AC‑Werte in mA sind in Verbindung mit tan δ zu interpretieren.

Anwendungen

• Kabelprüfung: DC‑Spannungsfestigkeitstest und Leckstrommessung an XLPE‑Leistungskabeln (Mittel-/Niederspannung).
• Isolatoren/Innenhülsenprüfung: Oberflächenleckstrommessung zur Bewertung von Feuchtigkeit oder Verschmutzung.
• ZnO‑Ableiterprüfung: Anlegen einer DC‑Referenzspannung (z. B. U1mA) zur Beurteilung der Alterung.
• F&E und Fertigung: Werksprüfungen von HV‑Kondensatoren, HV‑Motoren, Transformatoren und verwandten Komponenten.

FAQ

• F: Welche Sicherheitsrisiken sind üblich? A: Hochspannungsstromschlag, Isolationsdurchschlag, Brand und Geräteausfall; Sicherheitsvorschriften strikt einhalten.
• F: Wie beeinflusst Ripple die Tests? A: Höherer Ripple erhöht Ausgangsschwankungen und kann präzise Prüfresultate verfälschen.
• F: Wie wähle ich einen DC‑Generator für Kabeltests? A: Erforderliche Prüfspannung und Leistung anhand Kabellänge, Querschnitt und Isolationsklasse berechnen und Sicherheitsreserve einplanen.
• F: Kann ein DC‑Generator für AC‑Prüfungen genutzt werden? A: Normalerweise nein; für AC‑Prüfungen AC‑Hochspannungs‑Generator verwenden.
