Mehrpunkt-Dielektrimeter UHV-283

ACHochspannung

Produktvorstellung:

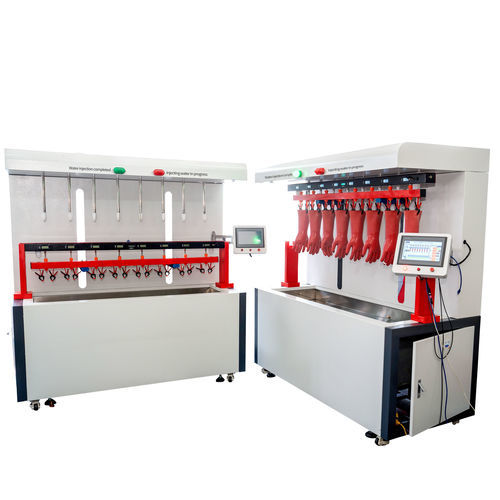

Das UHV-283 ist ein vollautomatisches Wasserinjektions-Prüfgerät zur Spannungsfestigkeitsprüfung, ausgelegt für Isolationsprüfungen an Schutzausrüstung wie Isolationsstiefeln und Isolationshandschuhen. Das System integriert eine PLC-gesteuerte Ein-Knopf-Wasserinjektion, eine lithiumbatteriebetriebene Sammelbox mit Prozentanzeige und ein HMI (Touchscreen) zur Anzeige des Echtzeit‑Status während des Versuchs. Geeignet für Serienprüfungen und periodische Wartung in Industrie- und Versorgungsbereichen.

Funktionen:

• Vollautomatische Wasserinjektion: automatische Regelung der inneren/äußeren Wasserstände für konstante Prüfbedingungen und geringere Bedienfehler.
• Automatischer Spannungsauf- und -abbau sowie Haltezeit gemäß voreingestelltem Programm.
• Mehrstationsprüfung: gleichzeitige Prüfung mehrerer Stiefel oder Handschuhe zur Steigerung des Durchsatzes.
• Unabhängige Leckstrommessung: Echtzeit-Anzeige des Leckstroms je Probe zur genauen Feststellung von Bestehen/Nichtbestehen.

Produktparameter:
Intelligentes Prüfgerät zur Spannungsfestigkeitsprüfung für Isolationsstiefel, Isolationshandschuhe und ähnliche Sicherheitswerkzeuge.

Technische Daten:
Ausgangsspannungsbereich: AC 0–50 kV (Steuerung 0–250 V)
Bemessete Ausgangsleistung: 5 kVA
Eingangsstrom: 0–20 A
Messbereich Leckstrom: 0–30,0 mA (Option 0–50 mA)
Messfehler Leckstrom: 1 % ±3 Digits
Auflösung Leckstrom: 0,01 mA
Messfehler Spannung: ≤1 % des Anzeigewerts ±0,1 % des Messbereichs
Messfehler Strom: ≤1 % des Anzeigewerts ±0,1 % des Messbereichs
Digitale Zeitbereich: 0–999 s
Komponentenmaße Konsole: 1300 × 940 × 860 mm
Maße Einspritz‑Einheit: 1900 × 950 × 1860 mm
Gewicht Konsole: 50 kg
Gewicht Einspritz‑Einheit: 200 kg

Produkteigenschaften:

• Hoher Automatisierungsgrad durch Mikrocontroller/PLC für einfache Bedienung und reproduzierbare Ergebnisse.
• HF-Switching-Netzteiltechnologie für stabile Hochspannungs-Ausgabe.
• Umfassende Schutzfunktionen gegen Gegenpotenzial, Überstrom und Fehlerzustände.
• Akustischer Entladungsalarm und klare Anzeige zur Reduzierung von Bedienfehlern.
• Schnelle Reaktionszeit mit automatischer Datenaktualisierung und Erfassung von Messzuständen.
• Vertikale Chassis‑Anordnung zur Erleichterung von Aufstellung und Wartung vor Ort.
• Intelligente Leistungsröhrentechnik zur Minimierung der inneren Wärmeentwicklung und zur Ermöglichung langer Betriebszeiten.
• Punktmatrix-LCD mit menügesteuerter Benutzeroberfläche und Druckfunktion.

Anwendungsszenarien:

• Prüfung von Sicherheitswerkzeugen in Energieversorgungsunternehmen zur periodischen Kontrolle von Isolationsstiefeln und -handschuhen.
• Kraftwerke und Umspannwerke für Chargenprüfungen von Isolationsschutzgeräten.

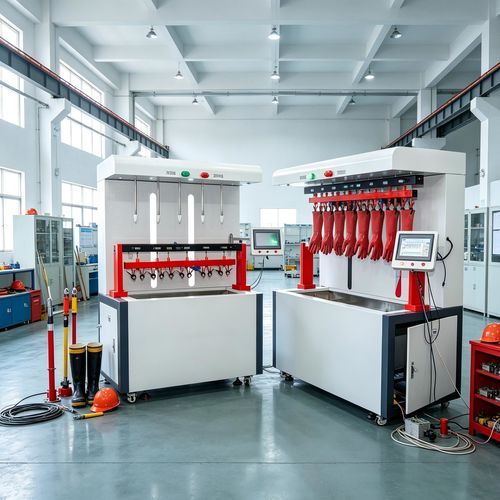

• Testzentren für Arbeitsschutzwerkzeuge, Prüfinstitute und Drittanbieterlabore für zentrale Großserientests und Berichtserstellung.
• Industriebetriebe (Petrochemie, Chemie, Metallurgie, Bergbau, Stahl, Aluminium‑Elektrolyse) zur regelmäßigen Überprüfung von Schutzausrüstung.
• Bahn‑ und Stadtverkehrsunternehmen für periodische Spannungsprüfungen von Isolationsschutzgeräten bei Oberleitungswartung.
• Hersteller von Isolationsprodukten für Werksprüfungen und Typprüfungen.

FAQs:

• F: Was prüft das Gerät hauptsächlich? A: Es führt Netzfrequenz‑Durchschlagprüfungen und Leckstrommessungen an Isolationsstiefeln, -handschuhen und ähnlichen Schutzeinrichtungen durch, um Alterung, Feuchteaufnahme, Beschädigung oder Isolationsverschlechterung zu erkennen.
• F: Welche Funktion hat die automatische Wasserinjektion? A: Sie simuliert Betriebsbedingungen durch Einbringung eines leitfähigen Mediums in die Proben, steuert die Wasserhöhe präzise für gleichmäßige Bedingungen und verbessert die Reproduzierbarkeit.

Anweisungen zur Wasserinjektion:

• Der Prüfstand besteht aus zwei Teilen: der automatischen Wasserinjektions‑Einheit und der Hochspannungsprüfkonsole; die Konsole wird über Isolationsverbindungen mit dem HV-Ausgang und dem Gehäuse verbunden.
• Die Injektions‑Einheit enthält Pumpe, Magnetventil und Hubmotor. Gehäuse erden und AC 220 V anschließen. Der Tank hat Einlass zum Befüllen und Auslass zum Entleeren.
• Füllen: Zuleitung an den Einlass anschließen, Ventil öffnen, Tank füllen und Ventil schließen. Beim Befüllen nicht unbeaufsichtigt lassen, Überlaufen verhindern.
• Das System verwendet Recyclingwasser. Bei Einschalten wechselt das System in den Standby. Probe einsetzen und Testtaste drücken: die Injektions‑Einheit fährt ab, setzt die Düse ein, injiziert bis zum voreingestellten Pegel und fährt selbständig in die Ausgangsposition zurück.
• HMI ermöglicht Parametereinstellung und verfügt über eine Not‑Stopp‑Funktion.

Ladehinweise:
Die Batterie der Sammelbox vor HV‑Prüfungen laden. Ladegerät in die Ladebuchse einstecken und 220 V AC anschließen; Ladeanzeigen zeigen den Fortschritt. Typische Ladezeit: 2–8 Stunden. Bei längerer Nichtbenutzung Batterie alle 1–2 Monate kurz laden/entladen, um die Lebensdauer zu erhalten.

Modell / Schlüssel‑Spezifikationen:

• Modell: UHV-283
• Ausgangsspannung: AC 0–50 kV (Steuerung 0–250 V)
• Bemessete Ausgangsleistung: 5 kVA
• Eingangsstrom: 0–20 A
• Leckstrombereich: 0–30,0 mA (Option 0–50 mA)
• Leckstromauflösung: 0,01 mA
• Timer: 0–999 s
