Tragbares Dielektrimeter ZGF 200~400kV

HochspannungDC

Produktübersicht

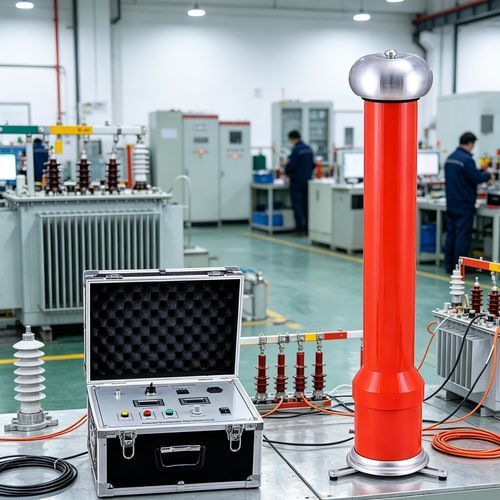

Der ZGF Split‑DC‑HiPot‑Tester (200 kV / 300 kV / 400 kV) besteht aus Steuerhauptgerät, Spannungsverdopplungszylinder(n), Corona‑Ring und Zubehör. Er führt DC‑Hochspannungs‑Durchschlagstests und Leckstrommessungen für Ventil‑/ZnO‑Ableiter, Leistungstransformatoren und 35–500 kV Kabel durch.

Technische Merkmale und Vorteile

• Stabile DC‑Ausgabe durch Hochfrequenz‑Spannungsverdopplung oder Zwischenfrequenz‑Inverter zur Minimierung des Ripple und für präzise Messungen.
• Integrierte Schutzfunktionen: Überspannungs‑, Überstrom‑, Nullstart/Nullschluss‑ und Erdungsschutz für sicheren Betrieb vor Ort.
• Split‑ und tragbares Design: getrennte Steuerbox und Zylinder für einfachen Transport und Aufbau; einige Modelle integrieren Steuerung, Messung und Schutz.

Anwendungsbereich

• Leitfähigkeits‑/Referenzstromprüfungen von Ventil‑ und ZnO‑Ableitern (U1mA und 0.75U1mA).
• DC‑Durchschlagprüfungen und Leckstrommessungen an Leistungstransformatoren.
• DC‑Durchschlagprüfungen und Leckstrommessungen an Hochspannungskabeln und Zubehör (35–500 kV).
• Isolationsprüfungen von Materialien und Komponenten unter DC‑Beanspruchung (Isolatoren, Durchführungen, Kondensatoren).

Kern‑Anwendungsszenarien

• Isolationsprüfung und Instandhaltung von Energieanlagen (Transformatoren, Schaltanlagen usw.).
• Abnahme‑ und Routineprüfungen an Ableitern sowie Bewertung nichtlinearer Leckcharakteristika.
• Kabelinstallation und Inbetriebnahmetests: Überprüfung der Hauptisolation, Abschlüsse und Muffen.
• F&E und Qualitätsprüfung von Isoliermaterialien: Teilentladungs‑ und Verlustmessungen.
• Spezialanwendungen: Überprüfung von elektrifizierten Bahnknoten und Isolationstests von Wandlern in erneuerbaren Energien.

Produktdetails
Das Kit umfasst Steuerbox, einen oder mehrere Spannungsverdopplungszylinder, Corona‑Ring, Verbindungskabel und transportfähiges Fahrgestell. Die Steuerbox bietet eine One‑Touch‑Funktion 0,75UDC/1 mA für ZnO‑Tests und einen digitalen Drehschalter zur Auswahl der Überspannungsschutzstufe. Das Split‑Design erlaubt flexible Feldmontage.

Häufige Fragen

• F: DC vs. AC? A: DC liefert eine stabile Gleichspannung für DC‑Prüfungen; AC liefert Wechselspannung und wird für andere Prüfmethoden verwendet.
• F: Sicherheitsmaßnahmen? A: Sichere Erdung, isolierende PSA (Handschuhe, Schuhe), Sicherheitsabstände zu HV‑Klemmen und Betrieb durch geschultes Personal mit Notfallverfahren.
• F: Qualitätsbewertung? A: Ausgangsstabilität, Welligkeitsfaktor, Überlastfähigkeit, Isolationsverhalten und Schutzempfindlichkeit prüfen.
• F: Prüfbare Materialien? A: Kunststoffe, Gummi, Keramik, ölgetränkte Pappe und HV‑Anlagen wie Kabel und Transformatoren.

Technische Daten

• Modelvarianten: 200/2, 200/3, 200/5, 300/2, 300/3, 300/5, 400/2, 400/3, 400/5.
• Nennspannungen: 200 kV, 300 kV, 400 kV.
• Nennströme: 2 mA, 3 mA, 5 mA (modellabhängig).
• Nennleistungen: ca. 400 W – 2000 W je nach Modell.
• Spannungs-/Stromgenauigkeit: ±(1,0% Messwert + 2 digits). Welligkeit ≤0,5%.
• Stabilität: Versorgung ±10% → Ausgangsänderung ≤1%.
• Überlast: Leerlaufspannung +10% max für 10 min; Ladestrom max 1,25× Inom; kapazitive Ladung bis 1,5× Inom möglich.
• Netz: Einphasen‑AC 50 Hz, 220 V ±10%.
• Betriebsart: intermittierend — Nennlast 30 min; 1,1× Nennspannung für 10 min erlaubt.
• Umgebung: −10°C bis +40°C; relative Luftfeuchte ≤85% bei 25°C (ohne Kondensation); Höhe <1500 m.
• Physische Daten: Steuerbox ≈5,5–10,8 kg; Zylinder ≈8,7–33,5 kg; Doppelzylinder‑Höhen 970 / 1250 / 1650 mm je nach Klasse.
