Spannungstester DBF series

FrequenzHipotfür elektrische Ausrüstung

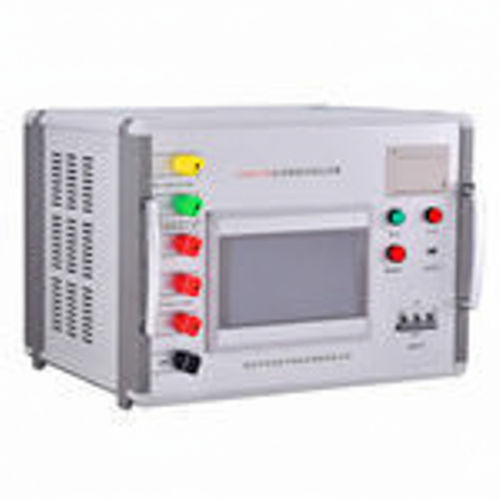

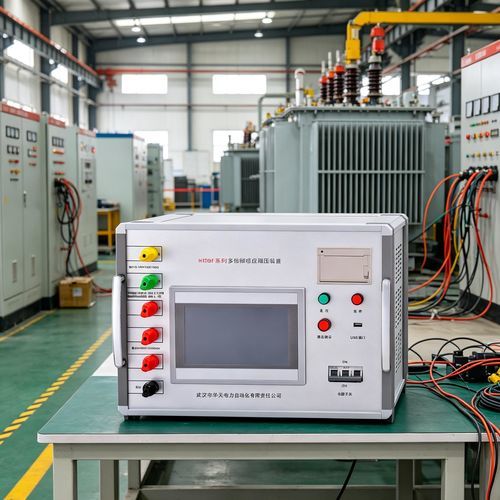

Das DBF Mehrfrequenz‑Induktions‑Spannungsfestigkeitsprüfgerät ist für induktive Spannungsfestigkeitsprüfungen an Transformatoren und gegenseitigen Induktoren konzipiert. Es ist tragbar, einfach zu bedienen und in mehreren Leistungsstufen für Einsätze vor Ort erhältlich.

Produktmerkmale

• Schutzfunktionen: Überspannung, Überstrom, Start in Nullposition und Durchschlagschutz; Überspannungs‑/Überstromschwellen sind vom Benutzer einstellbar, und der Durchschlagschutz schützt die Prüflinge.
• Leichtbauweise, geeignet für den Einsatz vor Ort.
• Wählbare automatische und manuelle Betriebsarten zur Steigerung der Prüfgeschwindigkeit.
• Speicherung und Fernausgabe/Druck von Daten; numerische Identifikation der Prüfungen zur einfachen Wiederauffindung.
• Auf DSP‑Plattform basierende modulare Architektur zur Erweiterung von Funktionen und für Software‑Upgrades; benutzerfreundliche Bedienoberfläche.

Wartung und Instandsetzung

• Vor Gebrauch: Gerät auf äußere Schäden prüfen, LCD‑Anzeige und Ausgänge auf Funktion prüfen; bei Korrosion/Alterung die Ausgangsklemmen reinigen.
• Nach jedem Versuch: Anschlussleitungen und Klemmen reinigen, Gerät ausschalten und Netzstecker ziehen; trocken, staubfrei, belüftet und nicht korrosiv lagern.

Transport und Lagerung

• Für den Transport Holzverpackung und Stoßdämpfer des Herstellers verwenden, wenn möglich; ohne passende Holzkiste kein Stapeln zulässig.
• Mit Firmeninstrumentenkasten maximale Stapelhöhe: zwei Lagen; Bedienfeld während Transport und Lagerung nach oben gerichtet halten.
• Im Lager trocken, staubfrei, belüftet und in nicht korrosiver Umgebung aufstellen; Feuchteschutzmaterial unterlegen.

Technische Daten

• Kapazität: 5 kVA, 10 kVA, 15 kVA, 20 kVA, 30 kVA
• Eingangsspannung: AC Dreiphasen, 380 V ± 10%
• Netzfrequenz: 50 Hz / 60 Hz
• Ausgangsspannung: 0–400 V (kann mit optionalem Aufwärtstransformator erhöht werden)
• Ausgangsfrequenz: 50 Hz, 100 Hz, 150 Hz, 200 Hz; kundenspezifisch 20–300 Hz
• Spannungsauflösung: 0,01 V
• Stromauflösung: 0,1 A
• Spannungsgenauigkeit: ±1%
• Stromgenauigkeit: ±1%
• Wellenformverzerrung: <3%
• Abmessungen (ca. L × B × H): 500–700 mm × 350–500 mm × 360–630 mm
• Gewicht: 21 kg – 75 kg
