DC-Dielektrimeter VLF

ACtragbarHochspannung

Produktüberblick

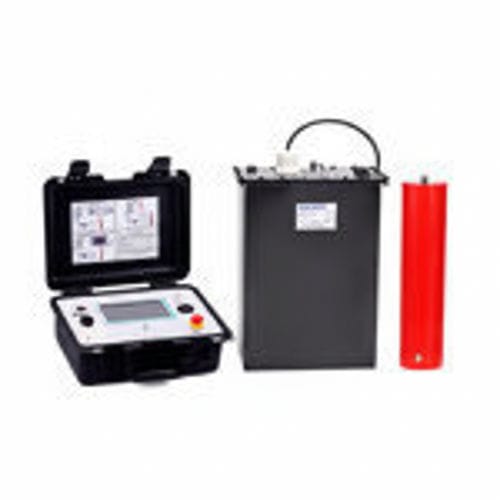

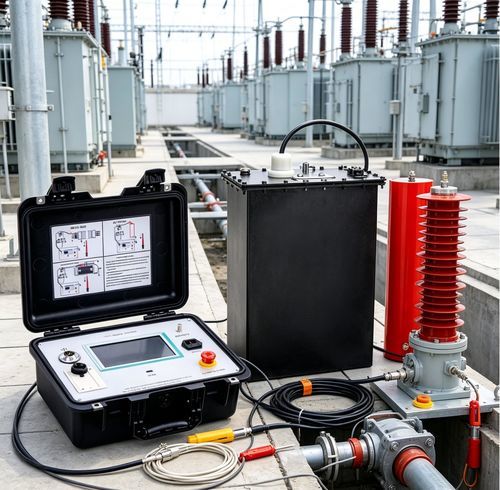

Der VLF Hipot Tester ist ein tragbares Wechselstrom‑VLF (Very Low Frequency)‑Prüfsystem zur Dielektrikprüfung von hochkapazitiven Anlagen wie Leistungskabeln, großen Generatoren und Motoren. Er nutzt digitale Frequenzumwandlung und Mikroprozessorsteuerung, mit optoelektrischer Trennung zwischen Steuergerät und HV‑Generator sowie einer geschlossenen HV‑LV Negativrückkopplung zur stabilen Ausgabe ohne Kapazitätsanstiegseffekt.

Technische Daten

• Netzversorgung: AC 220V ±5%, 50/60Hz (bei Einsatz eines Generators: digitaler Wechselrichter 220V, >8kW; normale Generatoren/USV nicht zulässig).
• Ausgangsspannungen (Spitze): 30kV, 40kV, 50kV, 60kV, 70kV, 80kV, 90kV.
• Ausgangsfrequenzen: 0,1Hz, 0,05Hz, 0,02Hz, 0,01Hz.
• Tragfähigkeiten (modelabhängig, Beispiele): 0,1Hz ≈0,4–1,1μF; 0,05Hz ≈0,8–2,2μF; 0,02Hz ≈2,0–5,5μF; 0,01Hz ≈4–11μF.
• Messgenauigkeit: ±3%.
• Spitzenfehler: ≤3%.
• Wellenformverzerrung: ≤5%.
• Betriebsumgebung: -10℃ bis +40℃; Luftfeuchte ≤85% r.F.

Serienmodelle und Kapazitäten

• 30/1.1 — 30kV (Spitze); 0,1Hz ≤1,1μF; 0,05Hz ≤2,2μF; 0,02Hz ≤5,5μF; 0,01Hz ≤11μF; Netzsicherung 10A; Generator >3kW; Controller ≈4kg, Booster ≈25kg.
• VLF‑40kV — 40kV (Spitze); 0,1Hz ≤0,8μF; 0,05Hz ≤1,6μF; 0,02Hz ≤4μF; 0,01Hz ≤8μF; Sicherung 15A; Generator >4kW; Controller ≈4kg, Booster ≈25kg.
• VLF‑50kV — 50kV (Spitze); 0,1Hz ≤0,7μF; 0,05Hz ≤1,4μF; 0,02Hz ≤3,5μF; 0,01Hz ≤7μF; Sicherung 20A; Generator >5kW; Controller ≈4kg, Booster ≈35kg.
• VLF‑60kV — 60kV (Spitze); 0,1Hz ≤0,6μF; 0,05Hz ≤1,2μF; 0,02Hz ≤3μF; 0,01Hz ≤6μF; Sicherung 20A; Generator >6kW; Controller ≈4kg, Booster ≈45kg.
• VLF‑80kV — 80kV (Spitze); 0,1Hz ≤0,5μF; 0,05Hz ≤1,0μF; 0,02Hz ≤2,5μF; 0,01Hz ≤5μF; Sicherung 30A; Generator >8kW; Controller ≈4kg, Booster ≈50kg.
• VLF‑90kV — 90kV (Spitze); 0,1Hz ≤0,4μF; 0,05Hz ≤0,8μF; 0,02Hz ≤2,0μF; 0,01Hz ≤4μF; Sicherung 30A; Generator >9kW; Controller ≈4kg, Booster ≈55kg.

Eigenschaften

• Digitale Frequenzumwandlung und Mikrocomputersteuerung für vollautomatische Testabläufe (Boost, Buck, Messung).
• Bedienung: 7‑Zoll kapazitiver Touchscreen und einfache Verdrahtung für den Feldeinsatz.
• Umfassende Schutzfunktionen: Über‑/Unterstrom und Über‑/Unterspannung HV/LV mit schnellem Auslöseverhalten (≤10ms).
• Sicherheit: optoelektrische Trennung zwischen Controller und Generator.
• HV‑seitige Sampling‑Messung für genaue Spannungs‑ und Stromdaten; automatische Speicherung und Druckfunktion; mehrsprachige Anzeige.
• Tragbares Design, geeignet für den Außeneinsatz.

Hauptanwendungsbereiche

• Stromkabel: Abnahme‑ und vorbeugende Prüfungen von XLPE‑Kabeln (typisch ≤35kV) zur Erkennung von Isolationsfehlern wie Wasserbäumen.
• Rotierende Maschinen: Werks‑ und Wartungsprüfungen großer Generatoren und Motoren, wenn Netzfrequenzprüfungen nicht praktikabel sind.
• Andere kapazitive Bauteile: Kondensatoranschlüsse, GIS und zusammengesetzte HV‑Anlagen.

Vorteile gegenüber DC‑Prüfungen

• Keine Restladung: Wechselnde Polarität verhindert Raumladungsakkumulation; sofortige Wiedereinspeisung möglich.
• Höhere Fehlererkennungsrate für bestimmte Alterungsdefekte (z. B. Feuchtigkeitsschäden), da das VLF‑AC‑Feld dem Betriebsfall näher kommt.

FAQ (Kurz)

• Warum VLF statt Netzfrequenz oder DC? — VLF reduziert die Leistungsanforderungen bei hochkapazitiven Prüflingen und erkennt Alterungsphänomene besser.
• Wie wird Sicherheit sichergestellt? — Integrierte Schutzfunktionen wie Überstrom/Überspannung, Nullspannungsstart und automatische Entladung sowie schnelle Abschaltung.
• Wie wähle ich Prüfspannung und Prüfzeit? — Nach nationalen/industriellen Normen oder Herstellerempfehlung und Anpassung an den Zustand des Prüflings.

Technische Zusammenfassung

• Netz: AC220V±5%, 50/60Hz (bei Generatorbetrieb digitaler Wechselrichter 220V >8kW empfohlen).
• Ausgangsspannung: 30–90kV (Spitze).
• Frequenzen: 0,1Hz, 0,05Hz, 0,02Hz, 0,01Hz.
• Messgenauigkeit: ±3%; Wellenformverzerrung ≤5%; Spitzenfehler ≤3%.
• Betriebstemperatur: -10℃ bis +40℃; Luftfeuchte ≤85% r.F.
