Isolationstester XC/TC

Sicherheitelektrische SicherheitSpannung

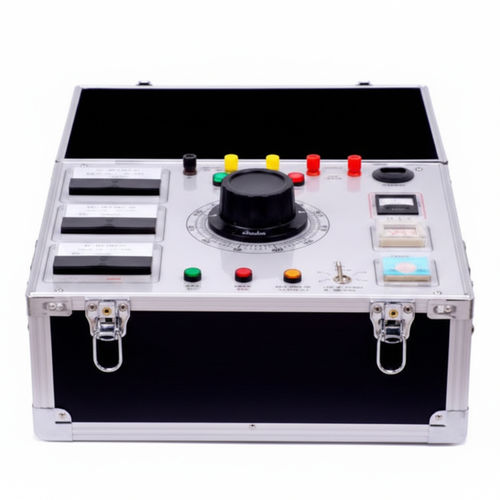

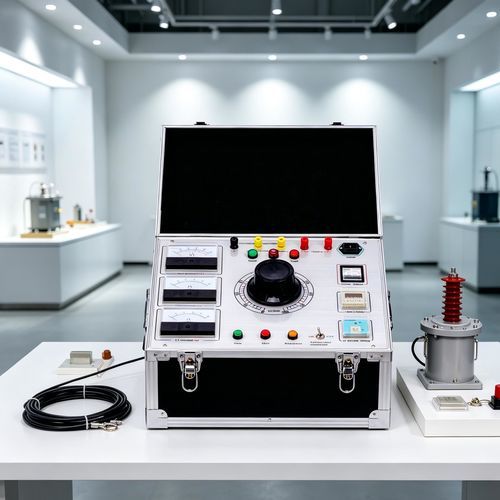

Die Steuerkonsole (Bedienkasten/Steuerschrank) für XC/TC-Prüftransformatoren ist eine Hilfseinheit, die für einfache Bedienung, leichte Wartung und zuverlässigen Feldeinsatz ausgelegt ist. Die kompakte und robuste Bauweise macht sie geeignet für Energieversorgungsunternehmen, große Industrieanlagen, Metallurgie, Kraftwerke, Bahnen und elektrische Wartungsabteilungen.

Technische Parameter

• Umgebungstemperatur: 0～40℃
• Höhe: < 100 m
• Relative Luftfeuchtigkeit: < 85%

Wartung und Gebrauch

• 1. Bei Anlieferung prüfen, ob die Hauptsteuerkreisverdrahtung fest sitzt und ob der Kontakt der Spannungsreglerbürste in Ordnung ist.
• 2. Nach längerer Nichtbenutzung vor Wiederinbetriebnahme mit einem 500 V-Megohmmeter den Isolationswiderstand messen; der Widerstand sollte ≥ 0,5 MΩ betragen.
• 3. Die Versorgungsspannung muss dem auf dem Typenschild des Schranks angegebenen Eingangs­wert entsprechen.
• 4. Der Schrank ist mit einem Überstromschutz ausgestattet, der werkseitig auf 80 % des Nennstroms eingestellt ist; bei Verwendung mit geringer Last ist der Schutz entsprechend dem Nennstrom des zu prüfenden Produkts anzupassen.
• 5. Nach Gebrauch die Abdeckung des Schranks schließen, um das Innere sauber zu halten.

Produktmerkmale

• Umfassende Überwachung: Echtzeit-Anzeige von Ausgangsstrom, Messgeräte-Spannung, Null-Lese-Kreuzzeiger, Schließanzeige und Zeitstatus.
• Integrierter Schutz: Überstromschutz und automatische Zeitsteuerung für erhöhte Sicherheit.
• Fortschrittliche Zeitfunktionen: Zeitrelais neuer Generation mit erweitertem Zeitbereich für flexible Prüfkonfigurationen.
• Präziser Schutz: Hochpräzises Stromrelais für zuverlässigen Betrieb und erhöhte Sicherheit von Personal und Geräten.
• Kompaktes Design: durchdachte Struktur, geringer Platzbedarf und leichtes Gewicht für Mobilität und einfache Handhabung.

Spezifikationen / technische Daten

• Serie / Modell: XC/TC
• Ausrüstungsart: Hilfssteuer­schrank/Steuerkonsole für XC/TC-Prüftransformatoren
• Anwendungen: Energieversorger, große Fabriken, Metallurgie, Kraftwerke, Bahnen und Wartungsabteilungen
