Hochspannungs-Dielektrimeter UHV Lightning Impulse Voltage Generator

tragbar

Produktbeschreibung

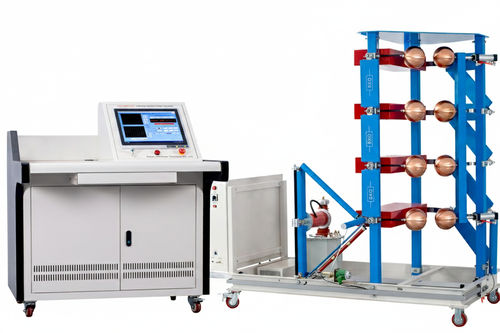

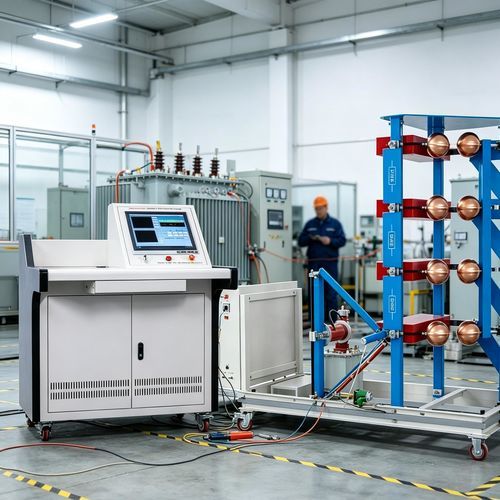

Das UHV(V)-Impulsspannungsprüfsystem ist eine komplette Prüflösung zum Reproduzieren von transitorischen Hochspannungen im Labor und im Feld. Es unterstützt Vollwellen-, Schnittwellen- und Schaltimpulsprüfungen und ist anwendbar für GIS, Isolatoren, Transformatoren, Durchführungen (Buchsen), HV-Schaltanlagen, Leistungsschalter, Lastschalter und Ringnetzschränke.

Technische Vorteile

• Niedriginduktive Schaltungsarchitektur mit resistiver Filterung zur Aufrechterhaltung standardisierter Impulswellenformen bei großen kapazitiven Lasten.
• Hohe Spannungsnutzung: Blitzimpulsnutzung ≥85% und Schaltimpulsnutzung >80%.
• Bedienerorientierte Funktionen: einfache Welleneinstellung, intuitive Bedienelemente, programmierbare Abläufe und zuverlässige Synchronisation.
• Fortschrittliche Lade- und Steuertechnik: konstantstrom-gesteuerte automatische Ladung mit hohem Automatisierungsgrad und guter Störfestigkeit.

Produktparameter
Ladespannung — Einstellbereich: 0~800 kV
Arbeitsbereich: 10,0~800,0 kV
Einstellabweichung: ≤±1%
Instabilitätsgrad: ≤±1%
Einstellauflösung: 0,1 kV
Ladezeit — Einstellbereich: 30~180 s
Auflösung Ladezeit: 1 s
Alarmverzögerung: 2 s
Impulsanzahl — Einstellbereich: 1~999
Schutzeinstellungen — Überstrom/Überspannung: konfigurierbar; Dynamischer Ladeschutz: optional

Typische Konfiguration

• Blitzimpuls-Spannungsgenerator-Gehäuse: Kerngerät zur Erzeugung hochspannungs-Impulswellen.
• Kapazitiver Spannungsteiler mit niedrigem Dämpfungsfaktor: hochpräzise Impulsspannungsmessung (z. B. bis 1,0%).
• PC-basiertes vollautomatisches Steuerungssystem: automatisiert Prüfabläufe und protokolliert Daten.
• Vollautomatisches digitales Mess- und Analysesystem: verarbeitet Messdaten und erstellt detaillierte Prüfberichte.
• Wellenform-Abstimmwiderstände und Zubehör: passen Wellenformparameter an Prüfanforderungen an.
• Automatische Gleichrichtungsladestation: liefert stabile Ladespannung für Kondensatoren.

Wichtige Anwendungsbereiche

• Typ- und Werksprüfungen von Hochspannungsausrüstung (Transformatoren, GIS, Durchführungen) nach nationalen Normen.
• Forschung und Prüfstellen im Energiebereich, Drittprüflabore und Hochschulen zur Untersuchung von Isoliermaterialien und Verifikation von Geräten.
• Abnahme und Stichprobenprüfung in Übertragungs- und Umspannwerksprojekten zur Bewertung der langfristigen Betriebszuverlässigkeit.
• Leistungsprüfungen von Überspannungsschutzgeräten (z. B. Blitzableitern) unter Impulsbedingungen.

Häufig gestellte Fragen

• Q1: Wie ist vorzugehen, wenn Prüfdaten nicht konform sind?
  A1: Verkabelung prüfen und Umgebungsstörungen beseitigen, dann erneut messen. Bei weiterem Nichtbestehen zur Gerätesachbearbeitung eskalieren.
• Q2: Kann das System GIS-Geräte prüfen?
  A2: Schnittstellen- und Bereichskompatibilität bestätigen; einige GIS erfordern spezielle Adapter.
• Q3: Ist nach Prüfende eine Entladung erforderlich?
  A3: Ja. Prüfling vor Abnahme der Verbindungen vollständig mit einer Entladungsstange entladen.
• Q4: Kann das Gerät in der Nähe von unter Spannung stehenden Anlagen betrieben werden?
  A4: Nein. Anschluss nur, wenn das Prüfobjekt spannungsfrei, geprüft und geerdet ist.
• Q5: Wie lange ist die Batterielaufzeit?
  A5: Ca. 4–6 Stunden Dauerbetrieb bei voller Ladung; Ersatzbatterien oder externe Stromversorgung empfehlen.
• Q6: Beeinflusst Temperatur die Messung stark?
  A6: Ja. Einsatz im Bereich 5 ℃ bis 40 ℃ empfohlen; Extremtemperaturen können Abweichungen verursachen.

Charakteristiken / technische Spezifikationen

• Einstellbereich Ladespannung: 0~800 kV; Arbeitsbereich: 10,0~800,0 kV; Auflösung 0,1 kV.
• Einstellabweichung: ≤±1%; Instabilitätsgrad: ≤±1%.
• Ladezeit: 30~180 s; Auflösung 1 s; Alarmverzögerung 2 s.
• Impulsanzahl: 1~999 (konfigurierbar).
• Schutzeinstellungen: Überstrom- und Überspannungsschutz konfigurierbar; dynamischer Ladeschutz wählbar.
• Konstruktion: niedriginduktiver Schaltkreis, resistive Filterung, Konstantstrom-Ladesteuerung und hoher Automatisierungsgrad.
