Hochspannungs-Dielektrimeter GTB

DCACtragbar

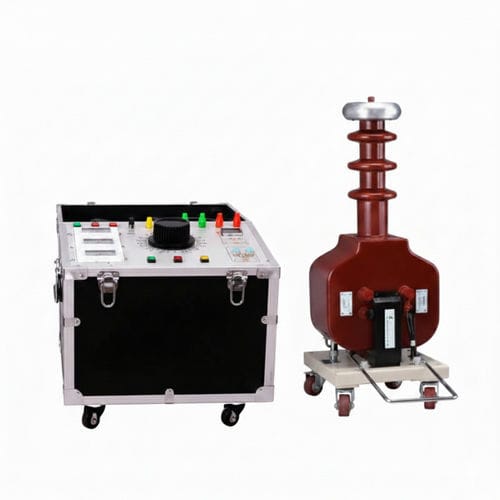

Das GTB Digital Display ist ein AC/DC-Hipot-Prüfgerät in Trockenbauweise mit einem 10 kVA-Prüfausgang und digitaler Steuerung, das für die Prüfung der Spannungsfestigkeit von Leistungstransformatoren, Kabeln und anderen Hochspannungsgeräten entwickelt wurde. Sein trockenes Isolationsdesign reduziert den Wartungsaufwand und bietet gleichzeitig einen stabilen Betrieb, der für Hochspannungslabore und industrielle Prüfstände geeignet ist. Funktionen und Hauptanwendung

• Wechselstrom- und Gleichstrom-Hipot-Prüfung zur Überprüfung der Durchschlagsfestigkeit.
• Trockenisolierung (ölfrei) für geringeren Wartungsaufwand und verbesserte Stabilität.
• Digitale Anzeige und präzise Steuerung für einfache Spannungs- und Stromregelung.

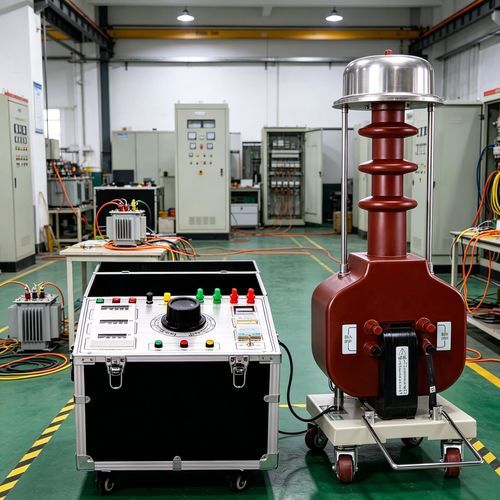

• Geeignet für Hochspannungslabors und industrielle Prüfungen von Leistungstransformatoren, Hochspannungskabeln und -komponenten.

Technische Parameter aus dem Datenblatt

• Impedanzspannung: ≤ 12%
• Ausgangsspannungs-Wellenform: Sinuswelle
• Oberflächentemperaturanstieg: < 55 ℃
• Nulllaststrom: < 4%

Modelle und Spezifikationen (Auszüge aus Tabellen)

• Kapazität/Konfigurationsbeispiele: 1.5/50, 3/50, 5/50, 10/50, 15/50, 20/50, 25/50, 30/50 (Kombinationen von kVA/kV und Ausgangsstrom).
• Eingangsoptionen: 200 V oder 400 V (je nach Modell).
• Typische Ausgangsspannungen: 50 kV, 100 kV, 120 kV, 140 kV, 125 kV, 160 kV, 200 kV, 250 kV, 300 kV, 380 kV, 400 kV, 430 kV (modellabhängig).
• Beispiel-Ausgangsströme: 30 mA, 60 mA, 100 mA, 125 mA, 140 mA, 150 mA, 200 mA, 250 mA, 300 mA, 400 mA (modellabhängig).
• Abgebildete Modellreferenzen: XC-3/220, XC-5/220, TC-10/220, TC-15/400, TC-20/400, TC-25/400, TC-30/400, TC-50/400, TC-100/400 (jedes Modell hat spezifische Kapazität, Eingangs-, Ausgangsspannung/-strom und Gewicht in den Produkttabellen).

Betriebshinweise (Steuergerät)

• Umgebungstemperatur für den Schaltkasten: 0 ～ 40 ℃
• Betriebshöhe: < 2000 m
• Relative Luftfeuchtigkeit: < 85%

Kenndaten / Technische Daten

• Nennleistung auf der Seite dargestellt: 10 kVA (Beispielmodell GTB Digital Display 10kVA).
• Typ: AC/DC Hipot-Tester in Trockenbauweise mit Digitalanzeige.
• Anzeige/Bedienung: Digitalanzeige mit präziser Hand-/Konsolenbedienung je nach Modell.
• Gleichstrom-Hochspannungsausgang (Beispielwerte): bis zu 430 kV bei bestimmten Varianten (modellabhängig).
• Anzeigegewicht: variiert je nach Modell (Beispiele in Tabellen: 15 kg, 20 kg, 30 kg, 40 kg, 50 kg bis zu ~160 kg je nach Modell).
• Ausgangswellenform: Sinuswelle.
• Impedanzspannung: ≤ 12%.
• Leerlaufstrom: < 4%.
• Konstruktionselemente: Hochspannungs-Prüftransformator mit ausgewählten Materialien für Stabilität, geringe Korona und gute Isolierleistung; neue Isoliermaterialien reduzieren Größe und Gewicht (laut Datenblatt).
