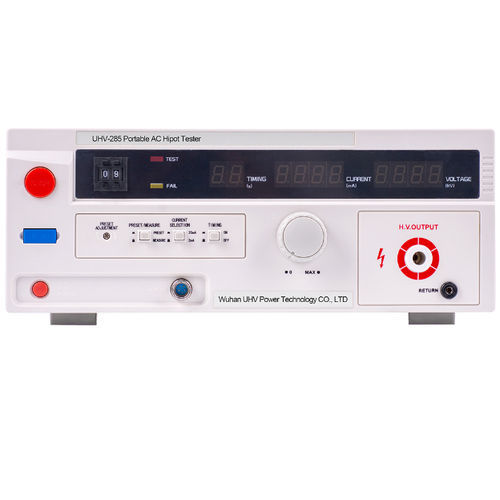

Hochspannungs-Dielektrimeter UHV-285

tragbarAC

Produktübersicht

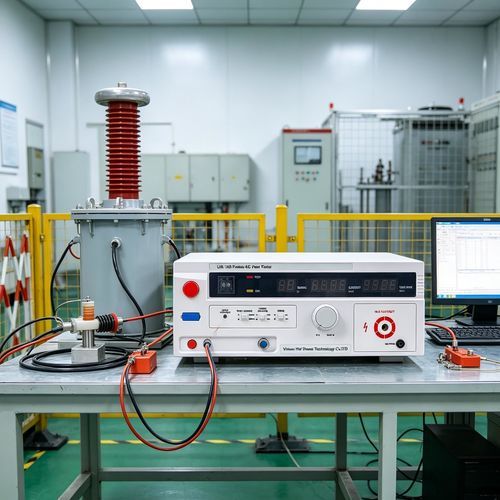

Das tragbare AC-Hipot-Prüfgerät UHV-285 führt vor Ort die dielektrische Spannungsfestigkeitsprüfung durch, indem es eine geregelte AC-Hochspannung an elektrische Anlagen anlegt und den Leckstrom überwacht, um die Integrität der Isolierung und die Einhaltung von Sicherheitsanforderungen zu prüfen.

Produktfunktionen

• Präzise Leckstrommessung: Echtzeitüberwachung und automatische Beurteilung (Bestanden/Nicht bestanden) gegenüber programmierbaren Grenzwerten.
• Einstellbare Alarmgrenze mit hochpräziser Abtastung: vom Anwender gesetzter Alarmstrom löst bei Überschreitung optischen/akustischen Alarm und HV-Abschaltung aus.
• Mehrfache Schutzfunktionen: integrierter Überstromschutz, Leckstrombegrenzung und Schutz bei HV-Ausgangsanomalien mit schneller automatischer Reaktion.

Produktmerkmale

• Hochhelles Digitaldisplay mit großem Sichtwinkel für klare Ablesbarkeit.
• Echtzeit-Anzeige von Leckstrom und Prüfspannung während des Betriebs.
• Voreingestellte Zeitsteuerung mit Countdown und automatischer Abschaltung der Ausgabe bei Zeitablauf.
• 50 Hz Sinusausgang mit stabiler Wellenformqualität.
• Kritische Komponenten mit importierten Bauteilen zur Sicherung Messgenauigkeit und Lebensdauer.
• Kompaktes einteiliges Gehäuse für Portabilität im Feld; Ausgangsleistung 1000 VA.

Technische Daten

• Modell: UHV-285
• Prüfspannung (AC): 0,5 kV – 5 kV ±5%
• Leckstrombereich (AC): 0,2 mA – 200 mA (einstellbar)
• Leckstromgenauigkeit: ±5%
• Ausgangsform: Sinus 50 Hz
• Ausgangsleistung: 1000 VA
• Zeitsteuerung: 1–99 s ±5% (manuell ∞ und Voreinstellungen möglich)
• Netzversorgung: AC 220 V ±10%, 50 Hz ±2 Hz
• Betriebsumgebung: 0°C–40°C; relative Luftfeuchte ≤75% RH
• Stromaufnahme (statisch): <30 VA

Anwendungsbereiche

• Wartung von Hochspannungsausrüstung in der Industrie: präventive Spannungsfestigkeitsprüfungen an Motoren, Sammelschienen, Schaltanlagen und Kabeln.
• Inbetriebnahme von Anlagen erneuerbarer Energien: Vor-Ort-Prüfungen an Transformatorenstationen, Sammelleitungen und Kabelsystemen.
• Prüfungen im Schienen- und Verkehrswesen: Feldtests an Fahrtransformatoren, Schaltanlagen und HV-Kabeln.
• Stromnetzwartung und Notfallreparaturen: schnelle Verifikation nach Reparaturen oder Austausch.
• Fertigung und Werksprüfungen: Produktionsprüfungen für Schaltanlagen, Kabelzubehör und Isolationskomponenten.

FAQ

• Wozu dient dieses Gerät? — Für AC-Spannungsfestigkeitsprüfungen vor Ort zur Überprüfung der Isolierung und des Leckstroms vor Inbetriebnahme oder nach Wartung.
• Wie wählt man das passende Modell aus? — Berücksichtigen Sie Nennprüfspannung, Ausgangskapazität, Gerätetyp, Netzbedingungen vor Ort und künftige Prüfanforderungen.
• Vorteile gegenüber stationären Prüfständen? — Modulares, leichtes Design, schnelle Montage vor Ort und geringer Platzbedarf zur Steigerung der Prüfeffizienz.
