Hochspannungs-Dielektrimeter YDQ

DCAC

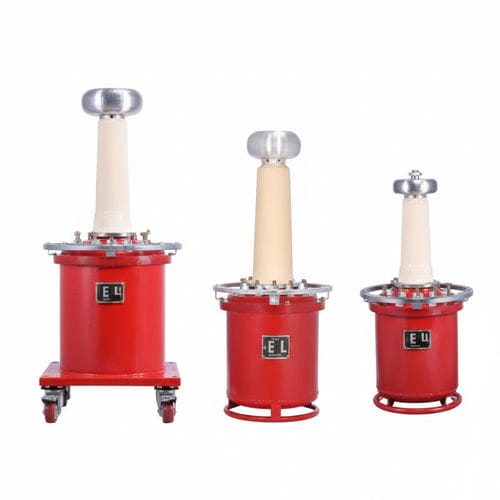

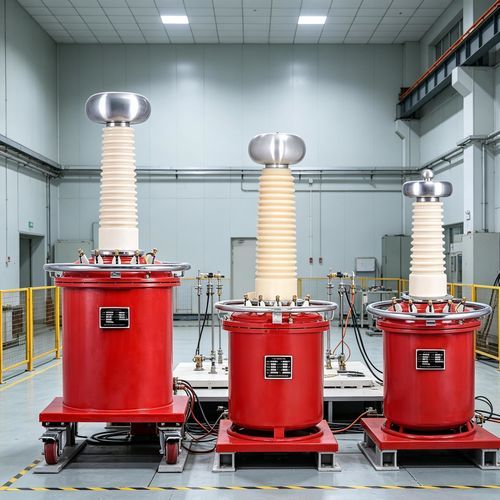

Das aufblasbare SF6 AC/DC Hipot-Testset der YDQ-Serie ist ein tragbares Hochspannungstestsystem, bestehend aus einem SF6-isolierten aufblasbaren Prüftransformator und einem separaten Steuerkasten, ausgelegt für Netzfrequenz-AC- und DC-Widerstandsspannungsprüfungen an Kabeln, elektrischen Bauteilen und Isoliermaterialien im Feldeinsatz.

Produktmerkmale

• Kompakter, leichter Aufblastransformator: deutliche Massenreduzierung gegenüber ölgetauchten Einheiten (typische Bereiche: 20%–65% je nach Klasse; an anderer Stelle werden 40%–65% genannt).
• Ölfreies Design: kein Öl oder Schmierstoffe erforderlich, geringe Routinewartung und kein Risiko von Ölverschmutzung.
• Feldeinsatzfähig: wetterbeständiges Design, stabil beim Transport und geeignet für Vor-Ort-Prüfungen.
• Hohe Isolationsfestigkeit und geringe Corona-Emission: verbesserte dielektrische Eigenschaften mit minimaler Korona unter Nennspannung.
• AC- und DC-Fähigkeit: ermöglicht Netzfrequenz-AC-Prüfungen und DC-Ausgang durch Hochspannungs-Gleichrichtung.

Betriebsbedingungen

• Umgebungstemperatur: Betriebsbereich -20 °C bis +40 °C.
• Maximale relative Luftfeuchte: <85% bei 25 °C.
• Aufstellungsort: vermeiden Sie Orte mit Dampf, korrosiven Gasen, chemischem Staub, Schmutz oder explosiven Medien, die das Isoliergas beeinträchtigen würden.
• Betriebshinweise: Eingangsspannung schrittweise erhöhen; ausreichenden Serienwiderstand am Hochspannungsausgang vorsehen; Schaltvorgänge nur mit geeigneten Hochspannungsschutz- und Verriegelungseinrichtungen durchführen.

Zulässige Laufzeit

• Bei Nennleistung und Nennspannung: Dauerbetrieb sollte 30 Minuten pro Intervall nicht überschreiten; empfohlene Ruhepause 5–10× der Betriebszeit zur Kühlung.
• Bei Nennspannung und bis zu 2/3 Nennstrom: langfristiger Dauerbetrieb zulässig.

Funktionsprinzip

• Die Einspeisung erfolgt in den Steuerkasten mit Überstromabschaltung und Null‑Interlock; die Primärwicklung des YDQ wird gespeist und durch elektromagnetische Induktion und Windungszahlverhältnis entsteht auf der Sekundärseite eine Hochspannungs-AC.
• DC‑Hochspannung wird durch Gleichrichtung der hochfrequenten Hochspannungssekundärspannung mittels Hochspannungs-Silizium-Gleichrichterschicht und Regler-/Filterkondensatoren gewonnen; die HF-RMS-Amplitude und Anordnung der Gleichrichter liefern die erforderliche DC-Ausgangsspannung.

Technische Daten

• Modell/Serie: YDQ series (aufblasbarer SF6-Gastyp Hipot-Testsatz).
• Produkttyp: Aufblasbarer SF6 AC/DC Hipot-Prüftransformator mit separatem Steuerkasten.
• Isoliermedium: SF6-Gas.
• Spannungsbereich (typisch): 50–120 kV (Beispiele der Serie); Ausführungen bis ≈300 kV je nach Modell möglich.
• Gewichtsreduzierung vs. ölgetauchten Transformatoren: typ. 20%–65% (oder 40%–65% in einigen Angaben) je nach Klasse und Kapazität.
• Wartung: ölfrei, minimaler Wartungsaufwand.
• Umweltverträglichkeit: für Transport und Feldeinsatz ausgelegt, wetterbeständig.
• Isolation/Teilentladungen: geringe Korona-Emission; Teilentladungswerte liegen unter den spezifizierten Grenzwerten unter Nennbedingungen.
• Betriebsumgebung: -20 °C bis +40 °C; relative Luftfeuchte <85% bei 25 °C.
• Betriebszyklus: Dauerbetrieb ≤ 30 Minuten bei Nennlast mit empfohlenen Kühlintervallen; Dauerbetrieb möglich bei 2/3 Nennstrom.
• Steuerung und Schutz: Steuerkasten mit Überstromabschaltung, Null‑Interlock und Standard-Schutzvorrichtungen.
• Dokumentation: Bedienungsanleitung und Kalibrierzertifikat verfügbar.
