Hochspannungs-Dielektrimeter YDJ

DCAC

Produktübersicht

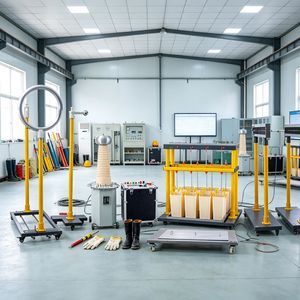

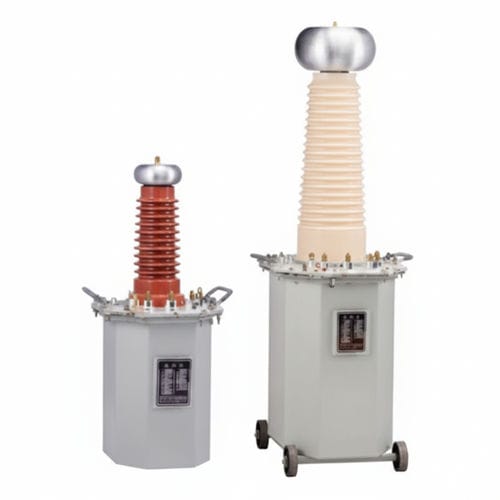

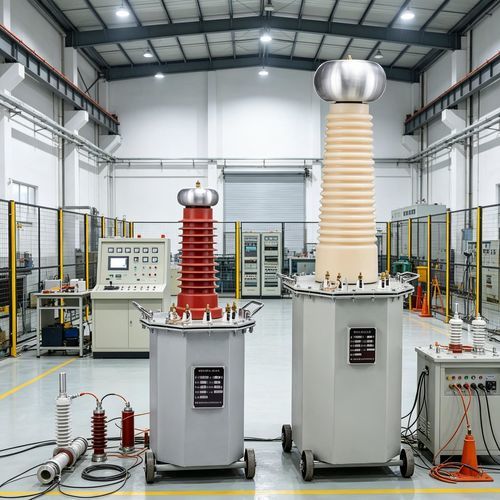

Die YDJ-Serie 50–300 kV besteht aus einem Steuerkasten und einem ölgetauchten Prüftransformator. Sie ist für Netzfrequenz-Wechsel- und Gleichspannungs-Widerstandstests (Hipot) von Kabeln, elektrischen Bauteilen und Isolierstoffen ausgelegt und auf Anfrage in höheren kV- oder kVA-Ausführungen lieferbar. Das Design umfasst kompakte Koronaringe, minimale Teilentladungen und ölbasierte Kühlung zur thermischen Stabilisierung.

Produktparameter
specifications and models | capacity(kVA) | High Voltage(kV) | high-tension current(mA) | low input voltage(V) | low input current(A) | transformation ratio | temperature rise ℃ (30 minutes)
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
YDJ-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10
YDJ-30/50 | 30 | 50 | 600 | 400 | 50 | 500 | 10
YDJ-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
YDJ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 400 | 25 | 1000 | 10
YDJ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
YDJ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
YDJ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
YDJ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
YDJ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
YDJ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
YDJ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
YDJ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
YDJ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
YDJ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
YDJ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
YDJ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
YDJ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
YDJ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
YDJ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
YDJ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
YDJ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
YDJ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

Kurzvergleich (Visuell)
Vergleichsdimension | Ölgetauchter Prüftransformator | Trockentyp (Epoxid) | SF6 Aufblasbarer Transformator | Serienresonanz-Gerät
Isoliermedium | Transformatorenöl (mineralisch) | Epoxidharz | SF6 Gas | Trocken/reaktor Kombination
Maximale Spannung | Sehr hoch | Niedriger (≤35 kV) | Hoch (bis ~300 kV) | Abhängig von Resonanz
Volumen & Gewicht | Größtes und schwerstes | Leicht & kompakt | Moderat | Sehr leicht
Kühlleistung | Exzellent (Ölzirkulation) | Begrenzt | Moderat | Begrenzt
Brandrisiko | Vorhanden (ölentflammbar) | Gering | Gering (Zersetzungsprodukte toxisch) | Gering
Wartungskosten | Höher (Filtration, Ölprüfung) | Sehr niedrig | Hoch | Mittel

Produktmerkmale

• Ölgetauchte Konstruktion mit kompaktem Koronaring zur Minimierung von Teilentladungen.
• Fortschrittliche Isolationsmaterialien und optimierte Wicklungen für reduzierte Baugröße und Gewicht.
• Breiter Spannungsbereich und anpassbare kV/kVA-Kombinationen.

Vorteile

• Effiziente Öl-Kühlung gewährleistet thermische Stabilität unter Last.
• Hohe dielektrische Festigkeit des Öls für kurzzeitige Hochspannungsprüfungen.
• Langlebige Auslegung bei regelmäßiger Wartung (Ölfiltration, Prüfungen).
• Hohe Belastbarkeit für leistungsstarke Prüfaufgaben.

Hauptanwendungsbereiche

• Prüfung von Stromsystemen: Hochspannungsprüfungen an Transformatoren, Schaltanlagen und Verteilungsanlagen.
• Forschung & Labor: Entwicklung und Routineprüfungen von Hochspannungstechnik und Isolationsmaterialien.
• Isolationsprüfungen an Kabeln und Bauteilen.
• Industrielle Automatisierung: elektrische Tests und Inbetriebnahme.
• Sicherheitsprüfungen und Normkonformitätsprüfungen.
• Ausbildung und Lehre in der Energietechnik.

Häufig gestellte Fragen

• Warum ölgetauchte Prüftransformatoren? — Öl bietet Isolation und effektive Wärmeabfuhr, ermöglicht höhere innere Feldstärken und reduziert Teilentladungen bei kurzfristigen Hochspannungsabgaben.
• Unterschied zu Serienresonanz-Geräten? — Prüftransformatoren erhöhen Spannung direkt und sind für kurze Kabel/ mittelgroße Prüfobjekte geeignet; Serienresonanz kompensiert kapazitive Ströme und reduziert die benötigte Leistung der Energiequelle, geeignet für lange Kabel oder große Generatoren.

Technische Daten (Zusammenfassung)

• Serie: YDJ (ölgetauchte Prüftransformatoren für AC/DC Hipot).
• Spannungsbereich: typ. 25–300 kV (modellabhängig).
• Leistungsbereich: 3–300 kVA (modellabhängig).
• Ausgangstyp: AC und DC Prüfausgang bei Netzfrequenz.
• Kühlung: Ölzirkulation.
• Niederspannungs-Eingang: typ. 200 V oder 400 V je Modell.
• Temperaturanstieg: typ. 10 ℃ in 30 Minuten für viele Modelle (siehe Tabelle).
