AC-Dielektrimeter YDJ

DCfür IsolierölHochspannung

Produkteinführung

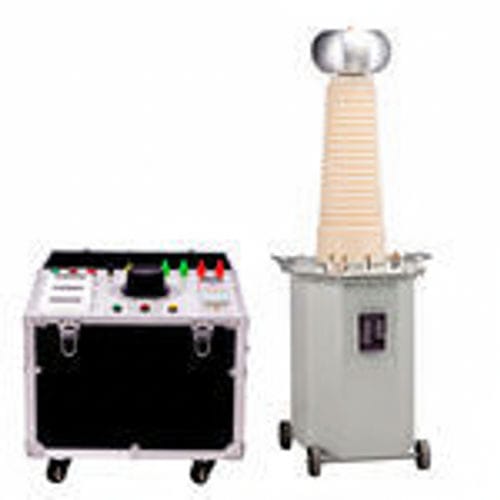

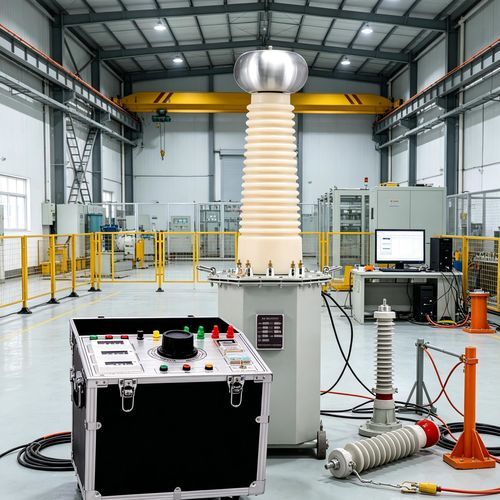

Der YDJ Digital Display 10 kVA ölgefüllte AC/DC-Hipot-Tester ist ein leistungsstarkes Prüfsystem zur Spannungsfestigkeitsprüfung von Leistungstransformatoren, langen Kabeln und anderen Hochspannungsgeräten. Mit einer Nennleistung von 10 kVA, ölgetränktem Hochspannungstransformator und digitaler Überwachung führt er AC- und DC‑Spannungsfestigkeitsprüfungen mit automatischer Steuerung und Datenaufzeichnung für Laboratorien, Hersteller‑QC und Inbetriebnahme durch.

Produkteigenschaften

• Ölgetränkte Isolierung und Umlaufkühlung des Öls für höhere dielektrische Festigkeit und Wärmeabfuhr.
• Digitale Anzeige und automatische Steuerung für präzise Einstellung von Spannung/Strom sowie Überwachung und Protokollierung.
• Korona‑Ring und kontrollierte Isolationsgeometrie zur Minimierung von Teilentladungen.
• Mehrere Kapazitäts‑ und Spannungsvarianten verfügbar zur Anpassung an Feld‑ und Laboranforderungen.

Vorteile

• Stabiler Hochspannungsausgang geeignet für Prüfungen an Mittel‑ und Hochspannungsgeräten.
• Effiziente Wärmeabfuhr für Langzeitprüfungen durch Ölumlauf.
• Skalierbare Konfiguration: Einzelbetrieb oder in Serie/Parallel für höhere Spannung oder Leistung.
• Abgedichteter Tank und explosionsgeschützte Ausführungen reduzieren Wartungsaufwand und Betriebsrisiken.

Hauptanwendungsbereiche

• Stromsystemprüfung: AC‑Spannungsfestigkeitsprüfungen für Leistungsschalter, Trenner und Stromwandler.
• Kabelprüfung: Hochspannungs‑Vorversuche für Leistungskabel vor DC‑ oder Serienresonanzprüfungen.
• Isoliermaterialprüfung: Durchschlagprüfungen von Isolierplatten, Beschichtungen und Silikonkautschuk in Labor und Produktions‑QC.

Häufige Fragen

• Können Geräte zur Erzielung höherer Spannungen kaskadiert werden? — Ja. Mehrere ölgefüllte Prüftransformatoren können kaskadiert werden, um ultrahohe Ausgänge für GIS, lange Kabel und große Transformatoren zu erreichen.
• Welches Isolieröl wird verwendet? — Standardmäßig hochwertiges Transformatoröl; umweltfreundliche Alternativen auf Anfrage.
• Wie oft sollte das Isolieröl gewechselt werden? — Periodische Inspektion und dielektrische Prüfung des Öls werden empfohlen; Wechselintervalle hängen von den Betriebsbedingungen ab.

Technische Parameter
Modell | Kapazität (kVA) | Hochspannung (kV) | Hochspannungsstrom (mA) | Eingangs‑spannung (V) | Eingangs‑strom (A) | Übersetzungsverhältnis | Temperturanstieg ℃ (30 Min.)
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
YDJ-20/50 | 20 | 50 | 400 | 200 | 50 | 500 | 10
YDJ-30/50 | 30 | 50 | 600 | 200 | 50 | 500 | 10
YDJ-50/50 | 50 | 50 | 1000 | 200 | 125 | 500 | 10
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
YDJ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 200 | 25 | 1000 | 10
YDJ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
YDJ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
YDJ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
YDJ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
YDJ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
YDJ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
YDJ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
YDJ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
YDJ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
YDJ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
YDJ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
YDJ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
YDJ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
YDJ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
YDJ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
YDJ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
YDJ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
YDJ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

Eigenschaften / technische Spezifikationen

• Serie: YDJ, Varianten von 3 kVA bis 300 kVA und bis zu 300 kV je nach Modell.
• Prüfmodi: AC- und DC‑Spannungsfestigkeitsprüfung mit digitaler Überwachung und automatischer Datenaufzeichnung.
• Kühlung/Isolation: ölgetränkter Transformator mit Ölumlauf zur Wärmeabfuhr und höheren dielektrischen Eigenschaften.
• Anwendungen: Hochspannungslabore, Hersteller‑QC, Inbetriebnahme, Kabel‑ und Isoliermaterialprüfungen.
